Instalación
Conexión eléctrica
Modo de Empleo 25
5.1 Conexión eléctrica
ADVERTENCIA
Si este equipo no dispone de una toma de tierra adecuada existe riesgo de
descargas eléctricas.
Para evitar peligros, siempre utilizar un cable de alimentación de 3 hilos (con tierra) y
asegurar la buena conexión de la tierra con la instalación del edificio.
ADVERTENCIA
Si se utiliza un cable de alimentación que no cumpla con las especificaciones
mínimas, existe riesgo de incendio.
Para evitar peligros, utilice siempre un cable de alimentación que cumpla o mejore
las especificaciones mínimas indicadas.

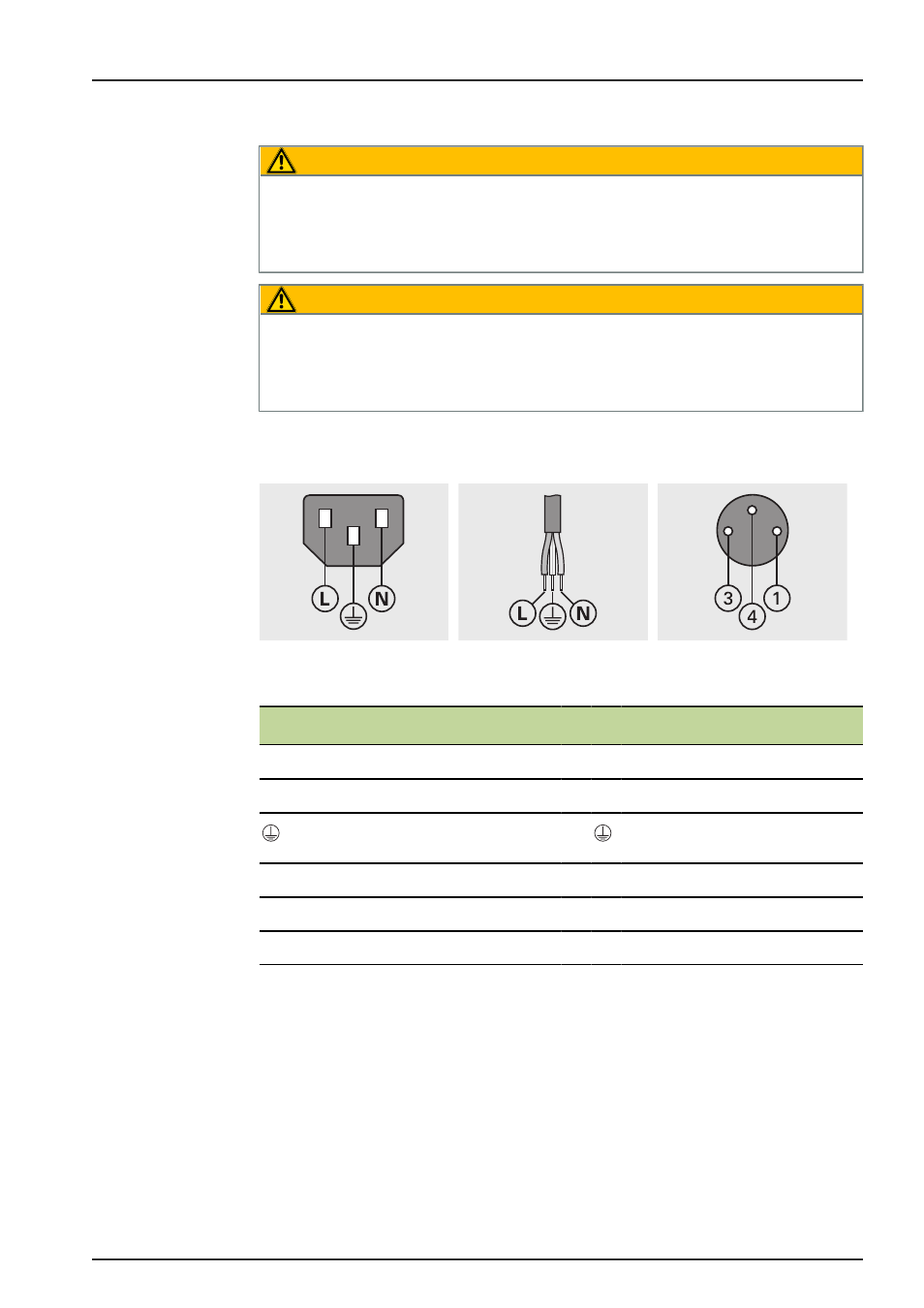

5.1.1 Cable de potencia
MSE 1201
(ID 747501-01) MSE 1201
(ID 747501-02) MSE 1202
(ID 747502-01)
MSE 1201 MSE 1202
L: Tensión de alimentación (marrón) 1
24 VCC
N: Neutral (azul) 3
0 V
Conexión de conductor de protección
(tierra) (verde/amarillo)
4
Borne (tierra) del conductor de
protección
3-conductor (con tierra) Sección mínima del hilo: 0.24 mm 2
Sección mín. de cable: 0,75 mm 2 Sección máxima del hilo: 0.35 mm 2
Longitud máx. de cable: 3 m
