66 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
 Resaltar el campo de selección Tipo y pulsar una softkey para
seleccionar el tipo de encóder.
 Resaltar el campo de selección Marcas de Ref y a continuación
pulsar una softkey para seleccionar el tipo de marca de referencia de
encóder.
El campo de datos MZ Cnts (conteos de cero de máquina) se utiliza
pocas veces para especificar una desviación de la posición cero de
máquina creada mediante el cruce de las marcas de referencia del
encóder.
Los ceros de máquina personalizadas se utilizan pocas veces ya que
los orígenes siempre se establecen antes de realizar las mediciones.
 Para especificar un cero de máquina personalizado, resaltar el
campo de datos MZ Cnts e introducir la desviación del cero de
máquina en el conteo de máquina determinada por: Conteos de
máquina = valor DRO/resolución de encóder.

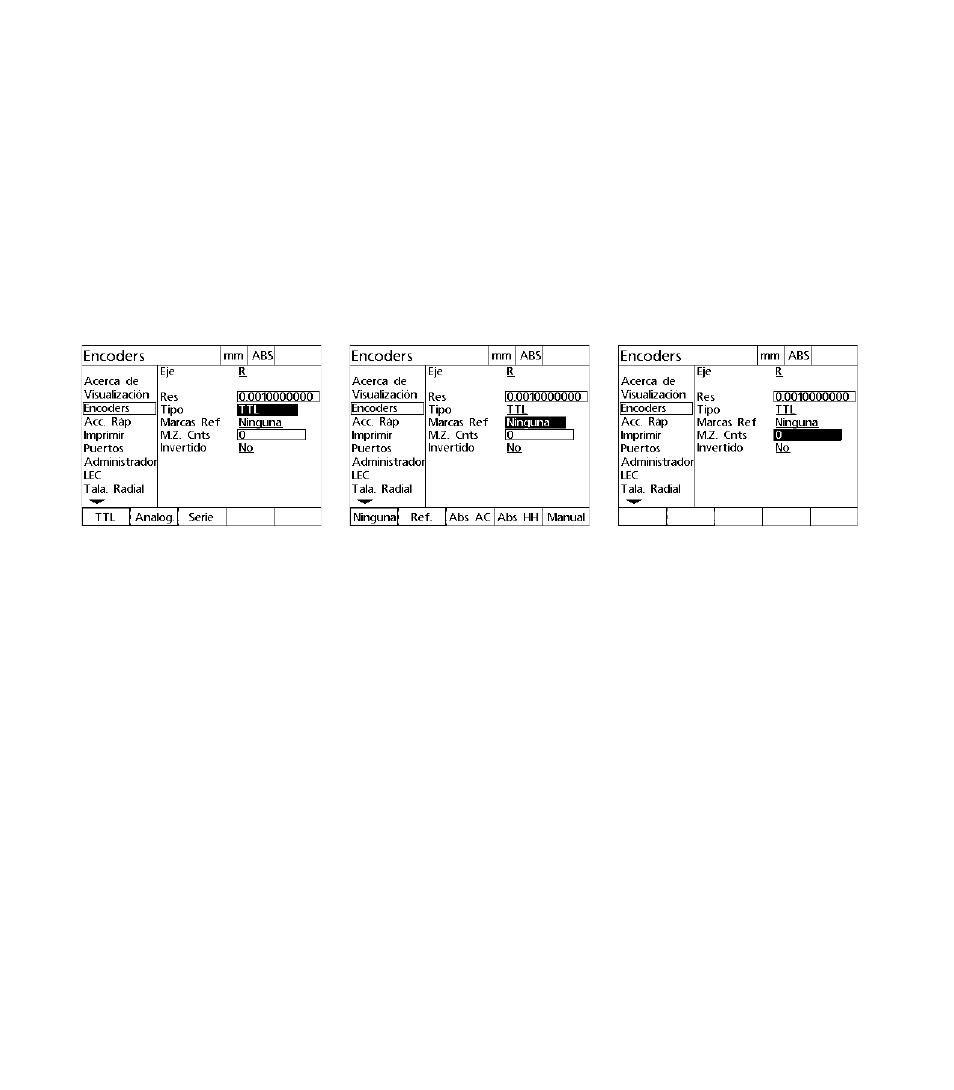

Seleccionar el tipo de encóder Seleccionar un tipo de marca de
referencia de encóder Si es necesario, introducir conteos del
cero de máquina
