Softkeys y pantalla de modo de distancia del target
La pantalla de distancia del target muestra:
 A la izquierda, la lista de targets
 En la esquina superior derecha, la unidad de medición, el punto de
referencia actual y el programa
 La distancia desde una posición de target
 Estado de alineación de la pieza: un pequeño rectángulo sobre la
letra del eje indica que la pieza está alineada para la medición de eje
(se realizó una desviación de compensación)
 Funciones de softkey para selección de target, edición de un target,
selección de distancia absoluta o incremental, selección de
coordenadas cartesianas o polares acceso a menú

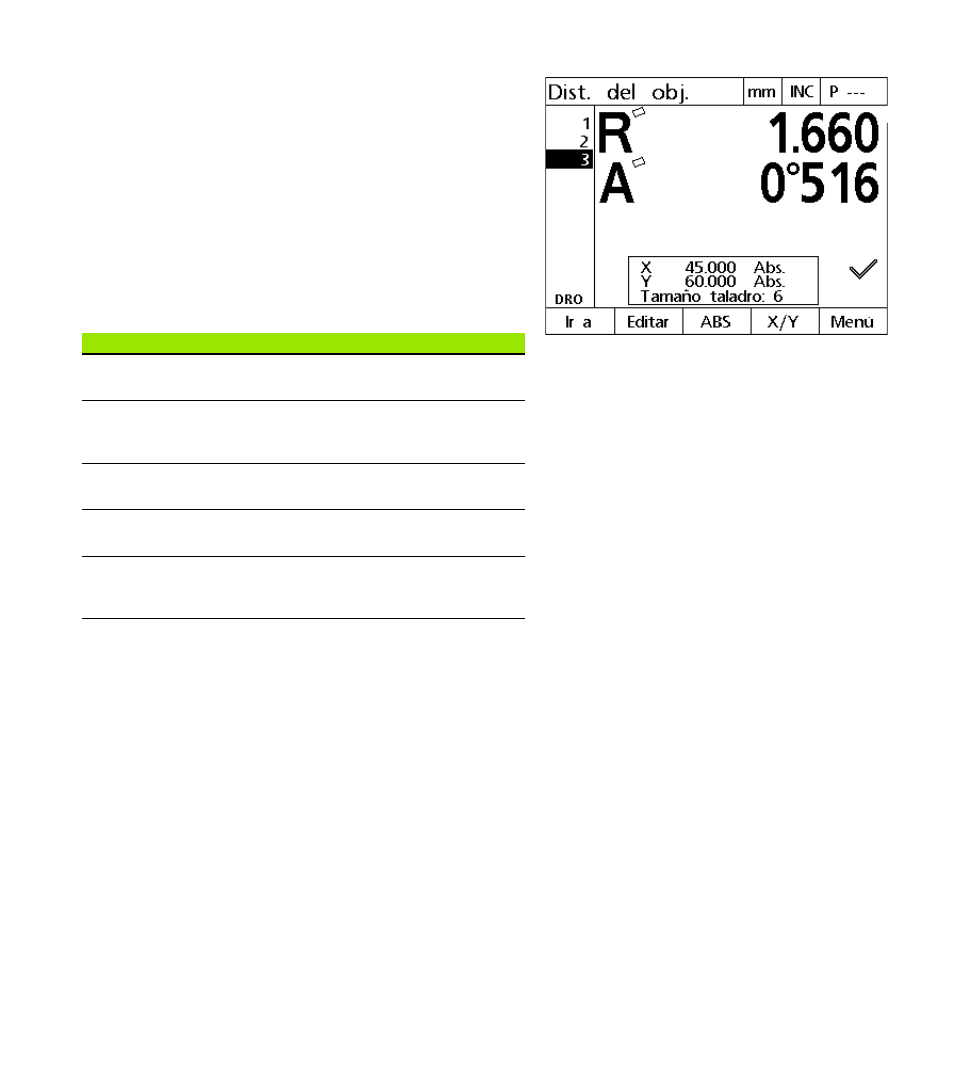

Pantalla de distancia del target que muestra la
distancia entre la posición actual y la posición del
target
Softkeys DRO Función
Ir a Pulsar la softkey IR A para seleccionar un target
para navegar hasta el mismo.
Editar Pulsar la softkey EDITAR para acceder a la
pantalla de edición de target y para editar las
coordenadas del target seleccionado.
INC o ABS Conmuta enter distancias incrementales y
absolutas.
R/A o X/Y Conmuta entre coordenadas cartesianas y
polares.
Menú Pulsar la softkey MENÚ para acceder a menús
de programa, punto de referencia, modelo y
ajustes.
