ND 1200R Radial 39
1
.5 Modelos de tar
g
et

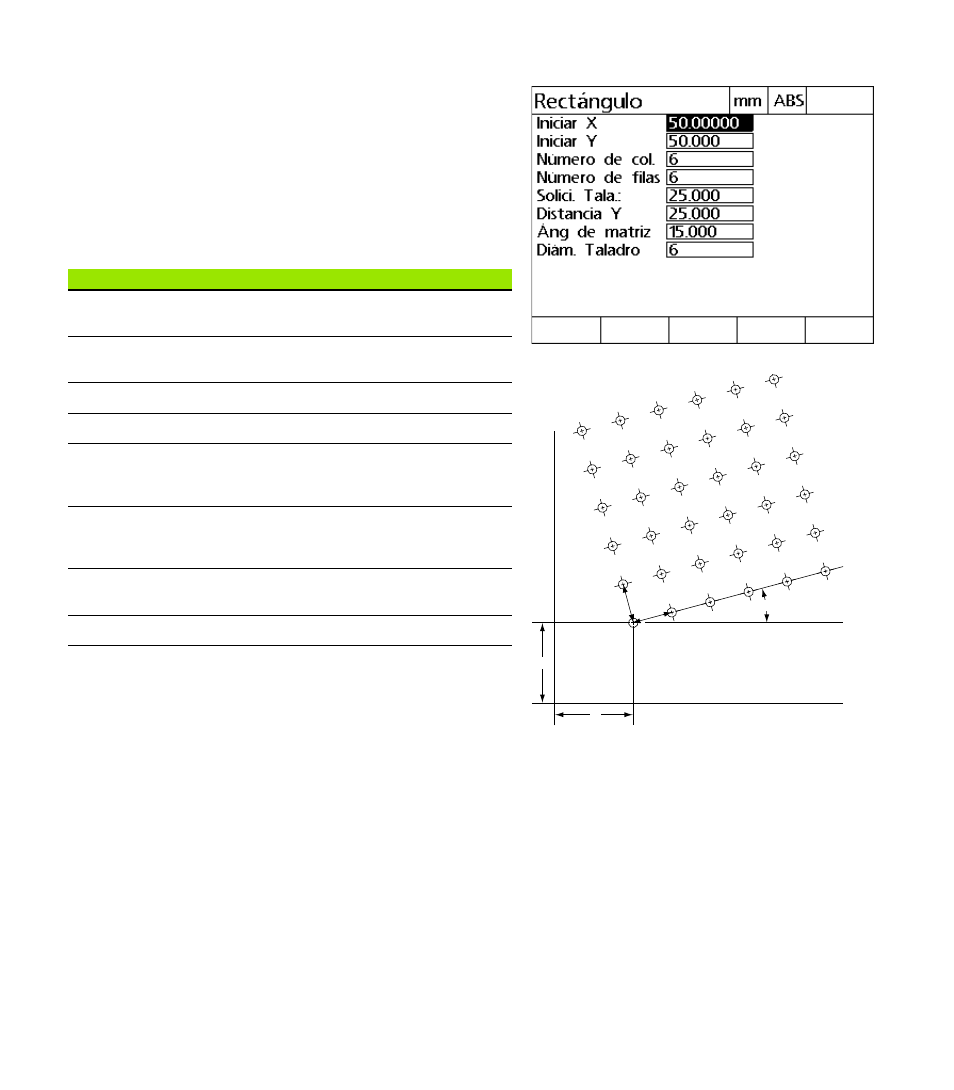

Modelo de rectángulo
Para crear un modelo de rectángulo:
 Pulsar MENÚ>MODELO>RECT..
 Utilizar las teclas deFLECHA ARRIBA y ABAJO para navegar entre
los campos de los datos de parámetros e introducir los valores de
parámetros requeridos para el modelo.
 Pulsar la tecla FINALIZAR. Los targets en el modelo se añaden a la
lista de targets y se muestra la pantalla de Posición actual.
 Pulsar de nuevo la tecla FINALIZAR para navegar hasta el primer
target en el modelo.
Pantalla de modelo rectangular
Modelo rectangular
Y
X
A
XD
YD
Parámetro Descripción
Inicio X Coordenada del eje X para el centro del
primer orificio en el modelo.
Inicio Y Coordenada del eje Y para el centro del
primer orificio en el modelo.
Núm. de col. Número de columnas en el modelo.
Núm. de fil. Número de filas en el modelo.
Distancia X Distancia entre centros de cada orificio a
lo largo del eje X antes de aplicarse un
ángulo al modelo.
Distancia Y Distancia entre centros de cada orificio a
lo largo del eje Y antes de aplicarse un
ángulo al modelo.
Ángulo de
despliegue Ángulo aplicado al modelo en relación
con el eje X
Diámetro del taladro Diámetro del taladro.
