Principios básicos
8
Z
X
15
5
35 65
1
0

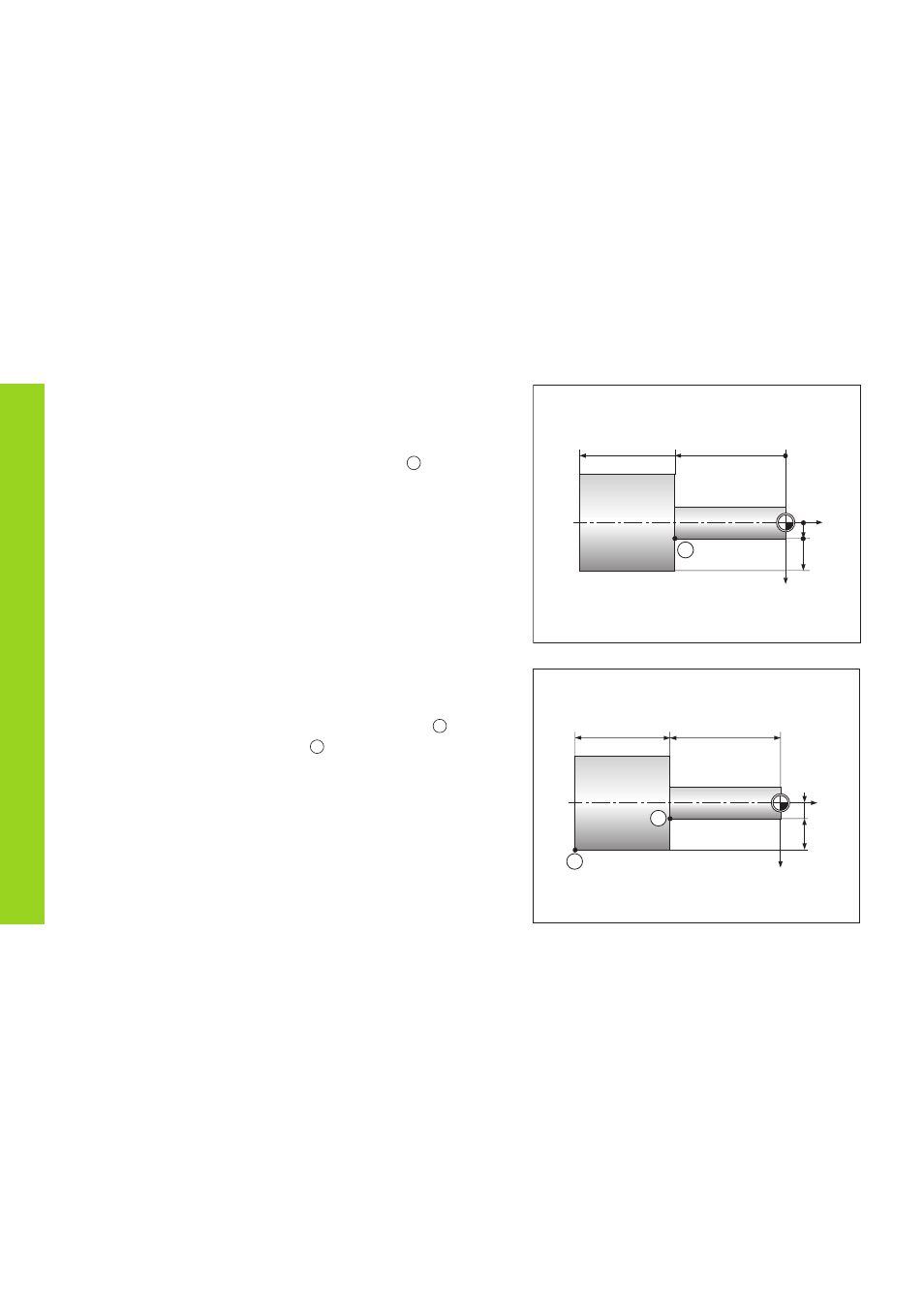

Posiciones absolutas de la pieza
Cada posición sobre la pieza queda claramente determinada mediante
sus coordenadas absolutas.
Ejemplo: Coordenadas absolutas de la posición 1 :
X = 5 mm
Z = – 35 mm
Cuando se trabaja según el plano de una pieza con coordenadas
absolutas, hay que desplazar la herramienta sobre dichas coordenadas.
Z
X
1
10
5
35 30
2
Posiciones incrementales de la pieza
Una posición también se puede referir respecto a la posición nominal
anterior. El punto cero para la acotación se encuentra sobre la posición
mominal anterior. En este caso se habla de coordenadas relativas, o
bien de cotas incrementales. Las coordenadas incrementales se
caracterizan con una I .
Ejemplo: Coordenadas incrementales de la posición
referidas a la posición
IX = 10 mm
IZ = – 30 mm
Cuando se trabaja según el plano de una pieza con cotas incrementales,
hay que desplazar la herramienta según dicha cota.
Signos en las cotas incrementales
Una indicación de cotas incrementales tiene signo positivo, cuando el
desplazamiento se realiza en dirección positiva al eje y signo negativo
cuando el desplazamiento se realiza en dirección negativa al eje.
