36

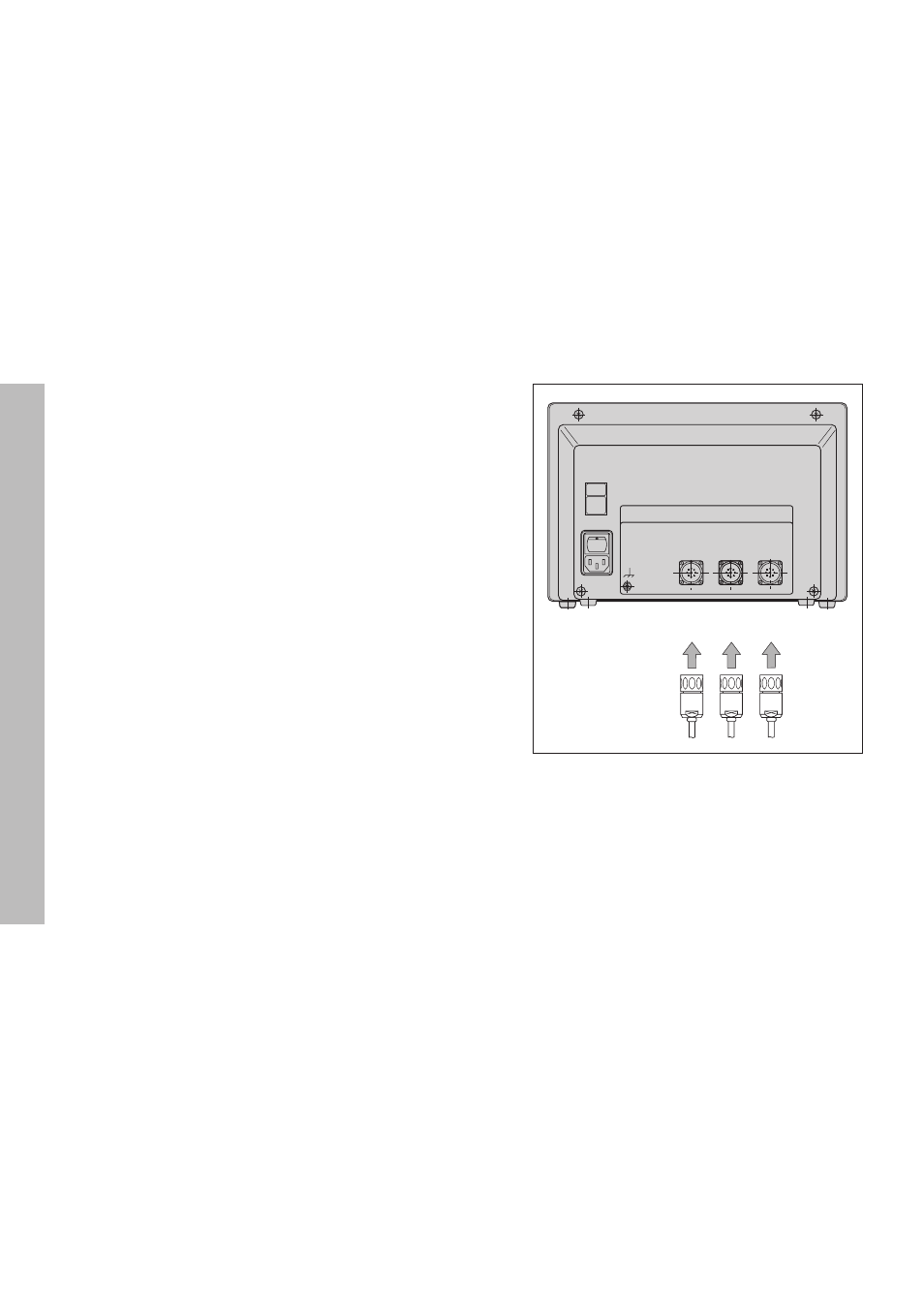

Conexión de los sistemas de medida
Se pueden conectar todos los sistemas lineales de medida
HEIDENHAIN con señales sinusoidales (11 a 40 µA
PP
) y marcas de
referencia codificadas o una sóla marca de referencia.
Asignación de los sistemas de medida para el ND 930
Entrada X1 del sistema de medida para el eje X
Entrada X2 del sistema de medida para el eje Z
Asignación de los sistemas de medida para el ND 970
Entrada X1 del sistema de medida para el eje X
Entrada X2 del sistema de medida para el eje Zo
Entrada X3 del sistema de medida para el eje Z
Supervisión del sistema de medida
Los visualizadores disponen de una supervisión del sistema de medida,
que comprueba la amplitud y frecuencia de las señales. Si es preciso se
emite uno de los siguientes avisos de error.
AMPL.X MUY PEQUEÑA
AMPL.X MUY GRANDE
FRECUENCIA X SOBREPASADA
La supervisión se activa con el parámetro 45.
En caso de emplear sistema lineales de medida con marcas de
referencia codificadas, se comprueba si la distancia determinada en el
parámetro de funcionamiento P43 coincide realmente con la distancia
real de las marcas de referencia. Si es preciso se emite el siguiente
aviso de error
ERROR: REF X
Conexi
ó
n de los sistemas de medida
Z X Zo
X3 X2 X1
