35

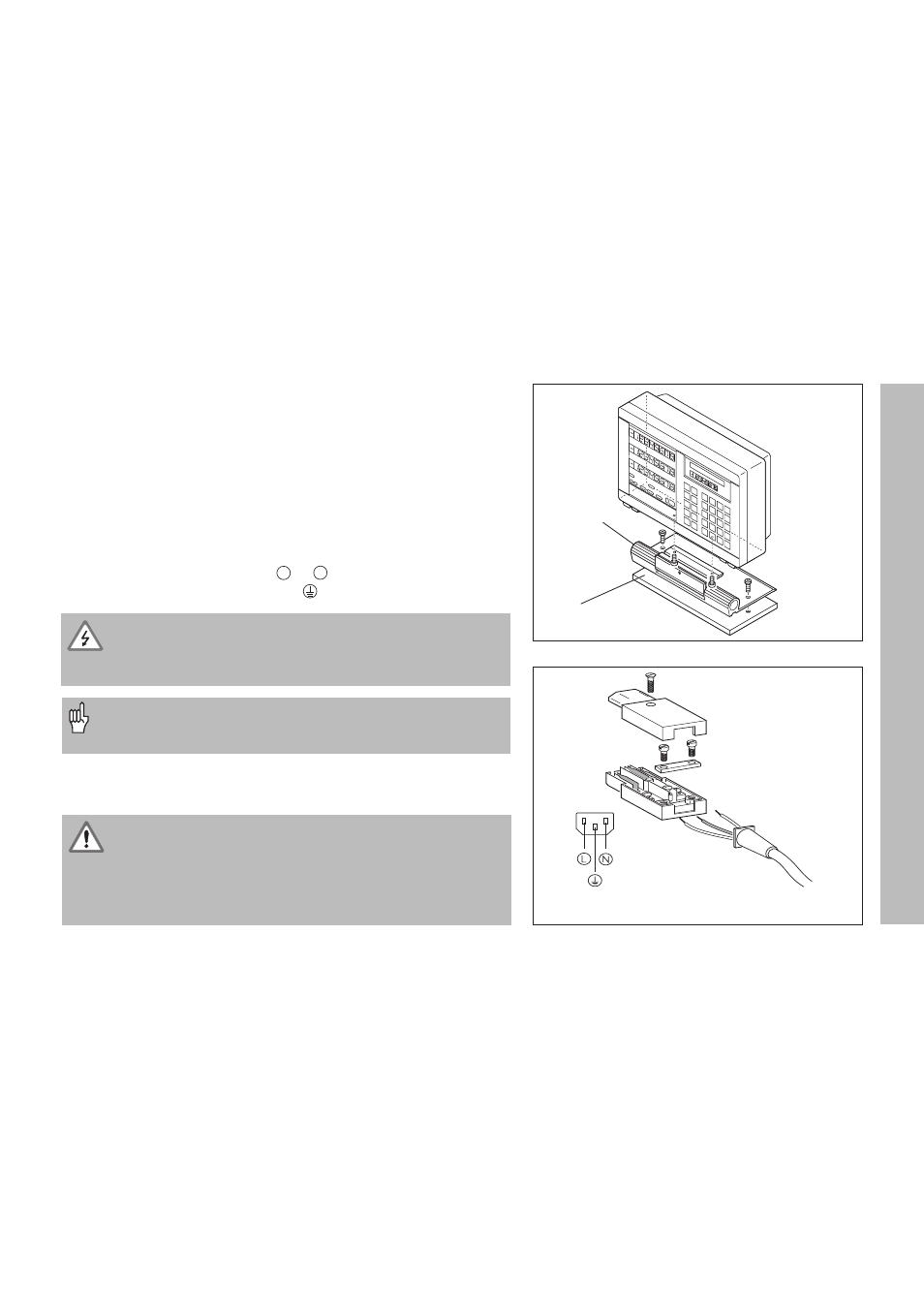

Instalación y sujeción
Para atornillar el visualizador de cotas sobre una consola se emplean
tornillos M4 en los pies de goma de la parte inferior de la carcasa.
El visualizador de cotas también se puede montar sobre un soporte
bisagra, que se suministra como accesorio.
VRZ0702
HE IDE NH AIN
Schwenkfuß
Konsole
Conexión a la red
Conexión a la red en los contacto y ,
Conectar la toma a tierra en el contacto
!
•¡Peligro de descarga!
¡Conectar el cable de protección!
¡La protección no debe estar nunca interrumpida!
• ¡Antes de abrir la carcasa sacar el conector de la red!
Para mayor seguridad unir la toma a tierra en la parte posterior
de la carcasa con el punto central de tierra de su máquina
(sección transversal mínima 6 mm
2 )!
El visualizador de cotas trabaja con un margen de tensión de 100 V~ a
240 V~ por lo que no precisa de un conector de selección de red.
¡Peligro para componentes internos!
¡Emplear sólo fusibles de repuesto originales!
Dentro de la carcasa hay dos fusibles de red y un seguro para
las salidas de conexión.
Tipos:
Red: F 2,5 A 250 V
Entradas de conexión: F 1 A
L N
Conexi
ó
n a la red/Colocaci
ó
n y sujeci
ó
n
