Puesta a cero de la visualización mediante una señal externa
A través de una señal externa en el conector sub-D X41 (pines 2 a 4)
Vd. puede fijar cada eje al valor de visualización cero, realizando un
puente con 0 V. El puente con 0 V deberá estar como mínimo durante
100 ms.
Poniendo a cero los ejes se mantiene el valor del punto de referencia
activo.
La puesta a cero no es posible en el modo de funcionamiento del
recorrido restante ni con la función de palpación activada.

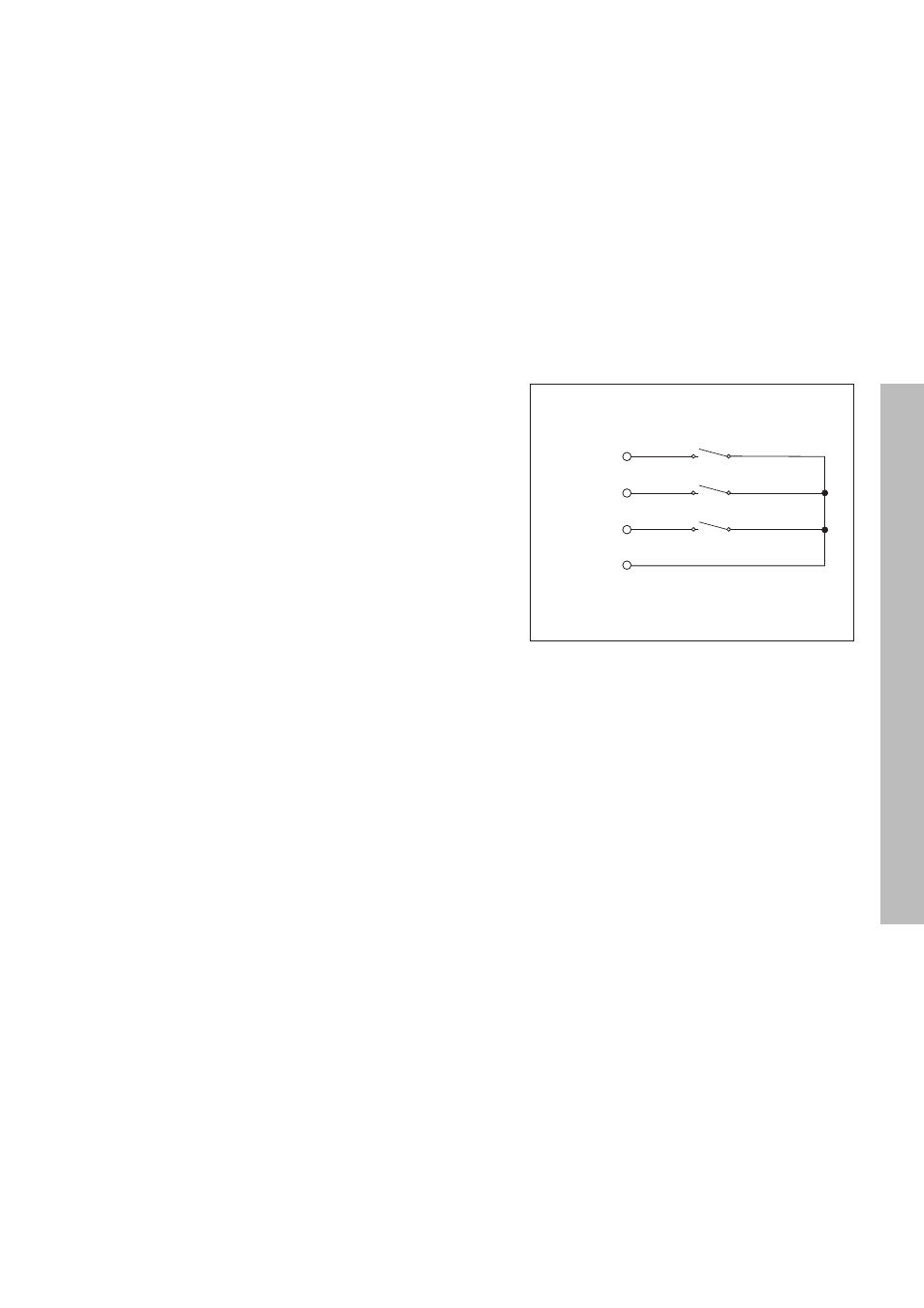

Pin 3 Y
Pin 2 X
Pin 1 (0V)
Pin 4 Z
Entradas y salidas de conexi
ó
n
