6

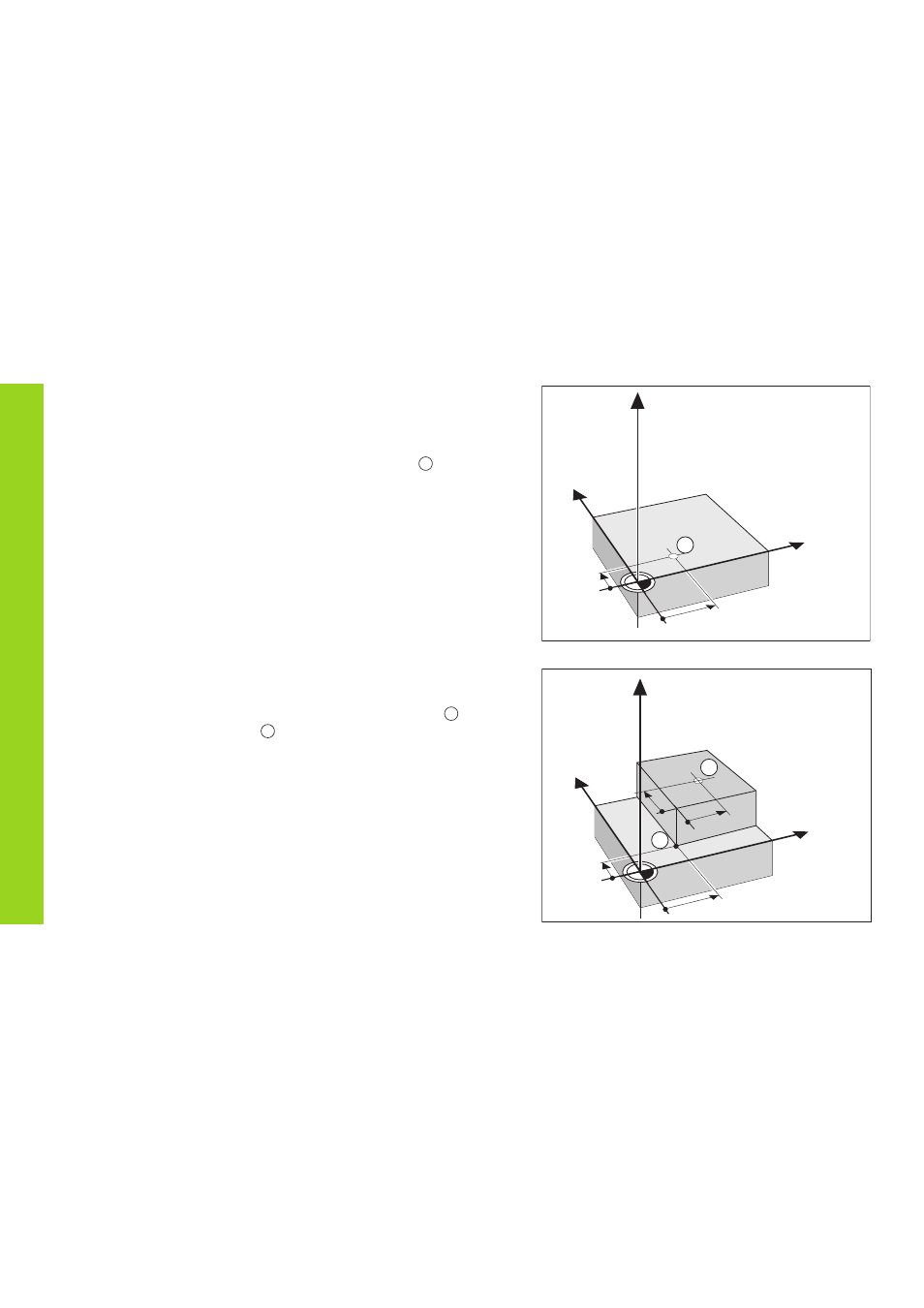

Posiciones incrementales de la pieza
Una posición también puede referirse a la posición absoluta anterior. El
punto cero para la acotación se encuentra sobre la posición absoluta
anterior. En este caso se habla de coordenadas relativas, es decir de
cotas incrementales. Las coordenadas incrementales se caracterizan
con una I.
Ejemplo: Coordenadas incrementales de la posición referidas
a la posición
:
IX = 10 mm
IY = 10 mm
Cuando se trabaja con el plano de una pieza en cotas incrementales, la
herramienta deberá desplazarse al valor de dicha cota.
Signos en las cotas incrementales
Una cota incremental tiene signo positivo, cuando el desplazamiento
se realiza en sentido positivo del eje, y signo negativo cuando se
desplaza en sentido negativo del eje.
Posiciones absolutas de la pieza
Cada posición sobre la pieza está determinada claramente por sus
coordenadas absolutas.
Ejemplo: Coordenadas absolutas de la posición 1 :
X = 10 mm
Y = 5 mm
Z = 0 mm
Cuando se trabaja según el plano de una pieza en coordenadas
absolutas, la hta. deberá desplazarse sobre dichas coordenadas.
Y
X
Z
10
5
1
Nociones b
á
sicas
1
Y
X
Z
10
5
10
10
1
2
2
1
