30

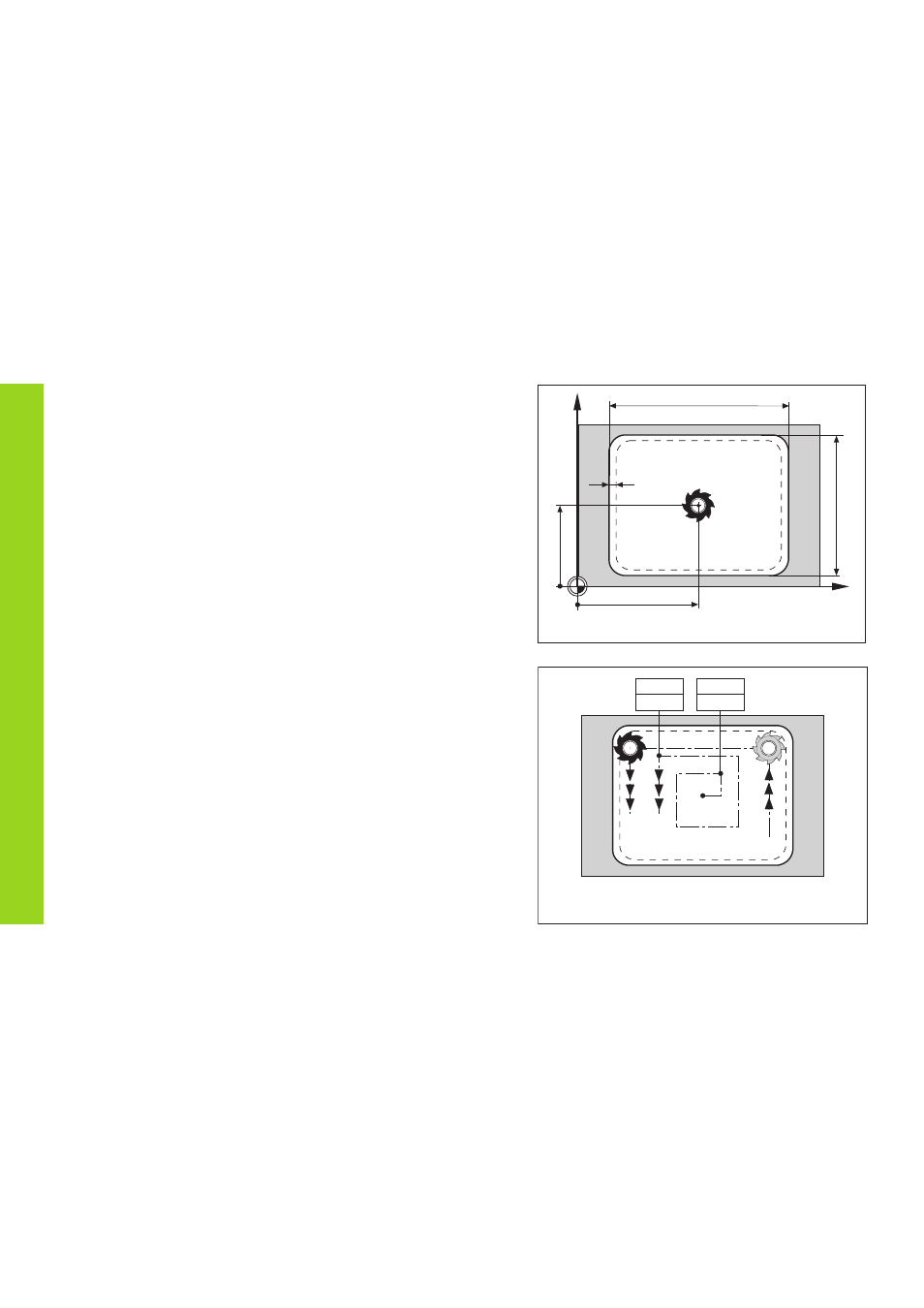

Cajera rectangular
El visualizador de cotas ND también facilita el fresado de cajeras
rectangulares. Los valores a introducir se solicitan a través de la línea de
indicaciones.
El mecanizado comienza en el centro de la cajera. Después, mediante la
visualización del recorrido restante, el resto del mecanizado se realiza
en forma de espiral hacia fuera, hasta alcanzar la cota final. El último
paso del mecanizado es el proceso de acabado.
La aproximación depende del radio de la herramienta y se calcula
automáticamente. Hay dos condiciones, bajo las cuales no se puede
iniciar el mecanizado, que generan el aviso de error "ERROR HTA.".
Diámetro de la hta. = 0 o
≥
longitud lado - 2 • sobremedida de acabado
Cada posición se alcanza mediante el "Desplazamiento a cero".
Para que exista una descripción completa de la cajera rectangular se
deben introducir los siguientes valores:
• 1ª y 2ª longitud de los lados
• Profundidad de la cajera
• Coordenadas de la posición inicial (centro de la cajera)
• Sobremedida de acabado
• Dirección de fresado (sincronizada/contramarcha)
Cajera rectangular
26
0
45
60
1
Y
X
0
40
Ejemplo:
Dimensiones de la cajera X = 60 mm
Y = 45 mm
Profundidad Z = – 15 mm
Coordenadas del punto central X = 40 mm
(posición inicial) Y = 26 mm
Posición de partida Z = 2 mm
Sobremedida de acabado 1 mm
Dirección de fresado sincronizada
Step 7
0.000 Step 2
0.000
