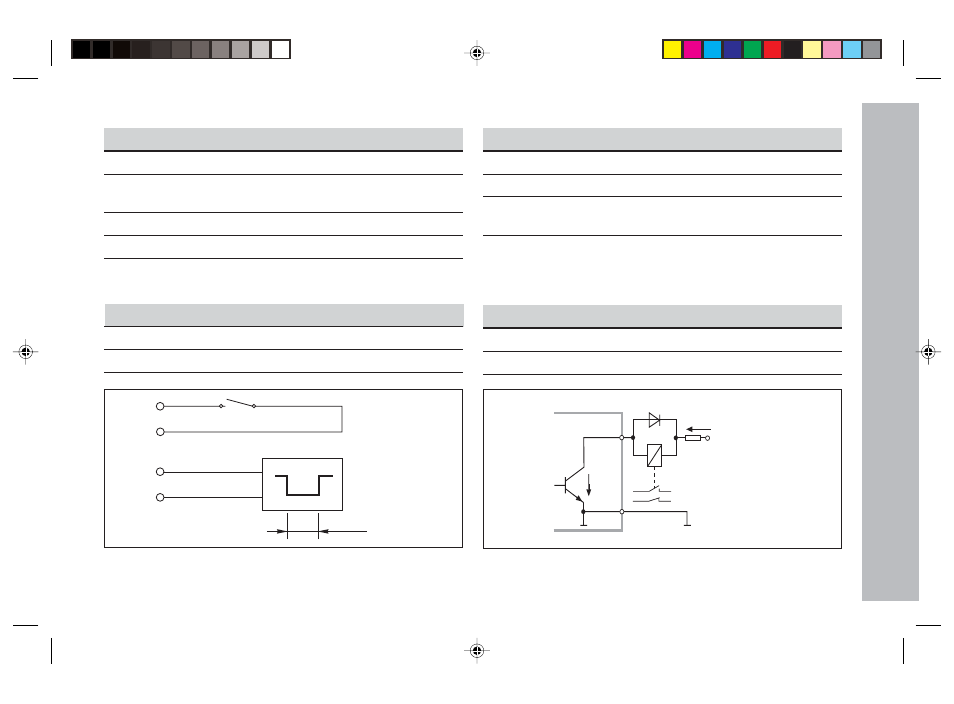

Conexión de entrada y salidas EXT (X41)
Entradas
Señales de entrada
Resistencia interna "Pull-up“ 1 k Ω, activado con nivel bajo (low)
Conexión mediante cortocircuito a 0 V o bien a
nivel Low (bajo) mediante componente TTL
Retardo para puesta a cero/fijar: t
v
≤ 2 ms
Duración mín. del impulso para todas las señales: t
min
≥ 30 ms
Nivel de señales de entrada
Estado Nivel
Alto + 3,9 V ≤ U ≤ + 15 V
Bajo – 0,5 V ≤ U ≤ + 0,9 V; I ≤ 6 mA
B UCE
E
C
Pin 1.10 0 V
+ UB ≤ 32 V
I ≤ 100 mA
t
min
≥ 30 ms
0V
E
0V
E
t
min
Salidas
Señales de salida
Salidas "colector abierto“, activado con nivel bajo (low)
Retardo hasta la emisión de la señal: t
v
≤ 30 ms
Duración de la señal al pasar por cero, límite de conexión A1,
A2: t
0
≥ 180 ms
Nivel de señales de salida
Estado Nivel
Alto U ≤ + 32 V; I ≤ 10µA
Bajo U ≤ + 0,4 V; I ≤ 100 mA
