Serie de medidas: MIN, MAX y DIFF en una superficie
irregular

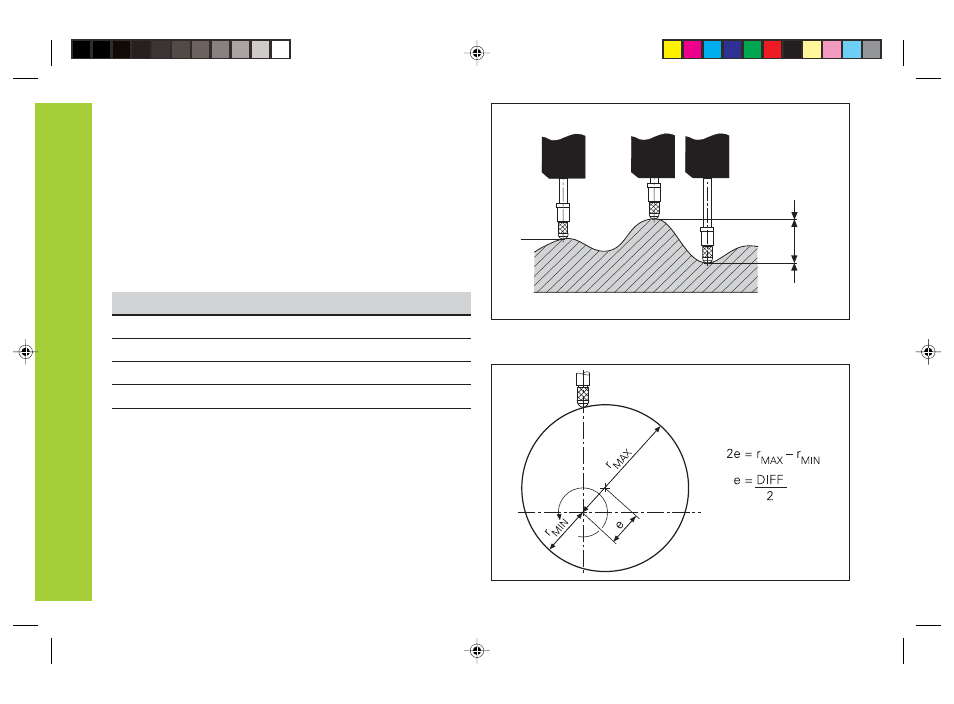

Ejemplo: serie de medidas para determinar la excentricidad e
Registro mínimo/máximo en serie de medidas
DIFF
MAX
MIN
ACTL
Registro de mínimos/máximos en una serie de
medidas
1)
Después de iniciar una serie de medidas el visualizador acepta
el primer valor de medida en la memoria para los valores
mínimos y máximos. El visualizador compara cada 0,55 ms el
valor de medida actual y el contenido de la memoria: se
memoriza un nuevo valor de medida cuando éste es mayor al
valor memorizado máximo o menor al valor memorizado
mínimo.Simultáneamente el visualizador calcula y memoriza la
diferencia DIFF de los valores MIN y MAX actuales.
Visual. Significado
MIN valor mínimo de la serie de medidas
MAX valor máximo de la serie de medidas
DIFF diferencia MAX – MIN
ACTL valor de medida actual
Inicio de una serie de medidas y elección de la visualización
Se puede iniciar las serie de medidas mediante la tecla
MOD y seleccionar la visualización deseada, tal como se
describe en las páginas siguientes, o bien mediante las
entradas de conexión en el conector Sub-D-EXT (véase el
conector EXT X41).
Al iniciar una serie de medidas se resetea la memoria interna
MIN/MAX/DIFF.
1) Sólo en el modo de func. "medición longitudinal“.
