13
Clasificador
En el clasificador el visualizador compara el valor visualizado
con un "Límite de clasificación" superior o inferior. El
funcionamiento del clasificador se conecta y desconecta
mediante el parámetro de funcionamiento P17.
Introducción de límites del clasificador
Los límites del clasificador se introducen en los parámetros
P18 y P19 (véase "Parámetros de funcionamiento")
Señales de clasificación
Los ind. luminosos y las salidas del conector en la conexión
Sub-D- EXT (véase X41) indican el valor de la visual.del tipo de
clasificador
Visualiz. Significado
= El valor está dentro de los límites de clasificación
< El valor es menor al límite de clasificación
inferior
> El valor es mayor al límite de clasif. superior
Parámetros de funcionamiento para el clasificador
P17 CLASIF. CONEXIÓN/DES. del
clasificador
P18 LÍM. CLAS. INF. Límite de clasificación inferior
P19 LÍM. CLAS, SUP Límite de clasif. superior

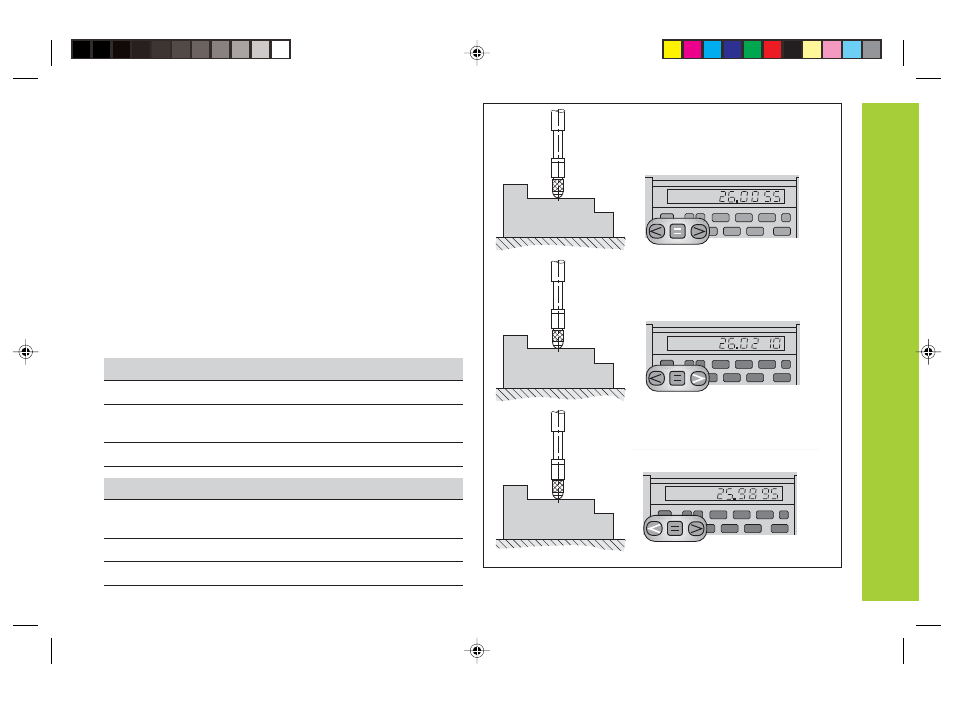

Ejemplo: límite de clasificación superior = 26,02 mm
límite de clasificación inferior = 26,00 mm
Pieza 1
Pieza 2
Pieza 3
Clasificador
rechazo
bien
retocar
