44

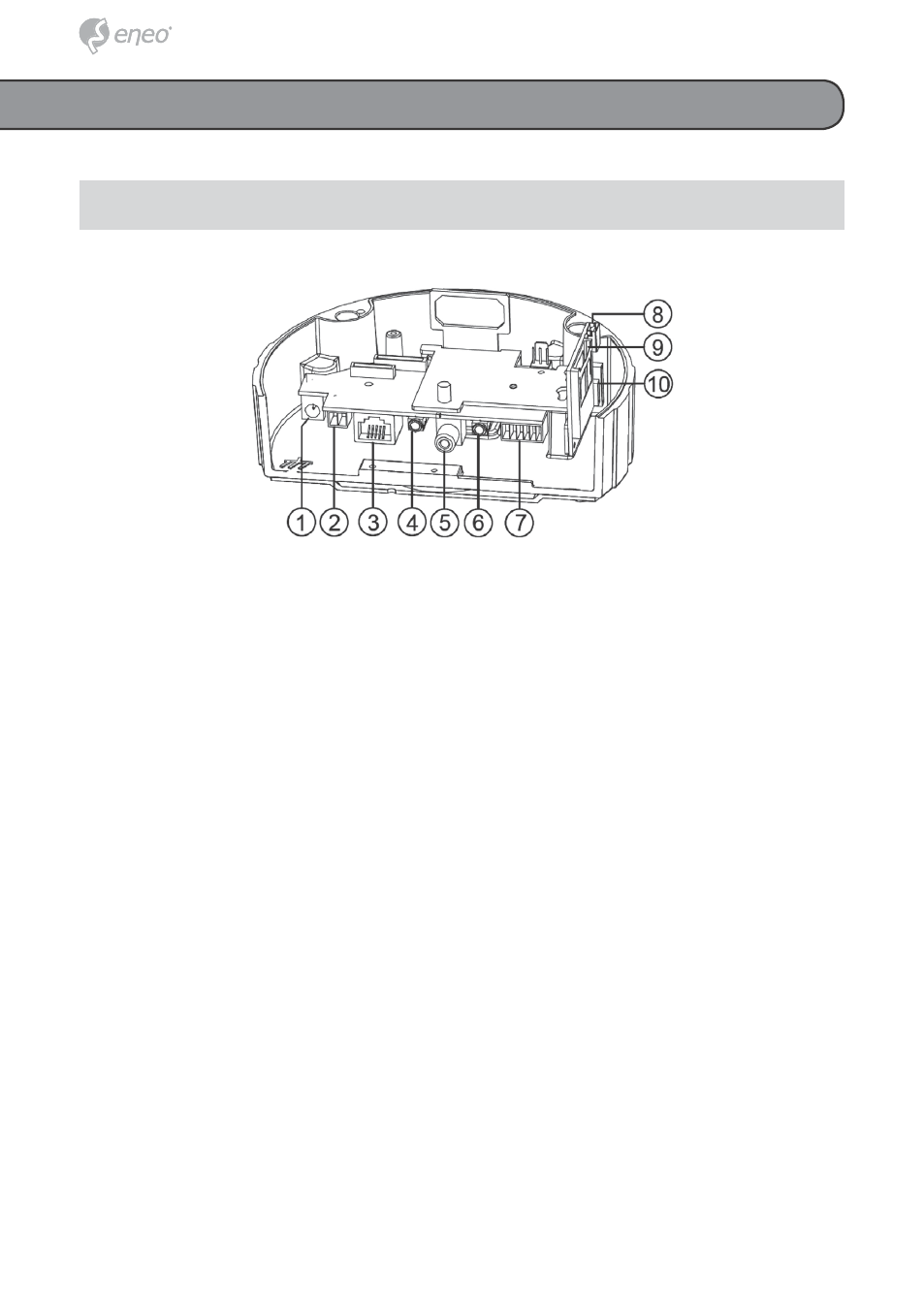

Parçalar (iç görünüm)
Ürün tanımı ve bağlantılar
1. Kablo Girişi: Dış güç kaynağına bağlanan 12V DC girişi.
2. Kablo Girişi: Dış güç kaynağına bağlanan 24V AC girişi.
3. ETHERNET 10/100 Bağlantısı: 10/100 Mbps Ethernet ağları için
standart RJ-45 bağlantısıdır. PoE (Ethernet üzerinden Güç) fonksiyonu:
Ağ bağlantısı için kullanılan kablo üzerinden cihaza güç sağlar.
4. SES GİRİŞİ: Diğer cihazlardan gelen seslerin kameraya bağlanmasını
sağlar.
5. VIDEo ÇIKIŞ Bağlantısı: Ünitenin bileşik video sinyallerini monitöre
ileten bağlantı. (Bu soket resimleri ayarlamakta ve geliştirmektedir.)
6. SES ÇIKIŞI: Kameradan gelen ses sinyallerini hoparlör veya stereoya
iletir.
7. GPIo: Bu harici cihazlara bağlantı için Dijital giriş/çıkış, DC çıkışı ve
ToPRAK (GND) sağlayan 6 uçlu bir sokettir.
8. USB girişi: Kullanıcı, USB cihaz kablosu kullanarak IP kamerayı
bilgisayarın USB girişine bağlayabilir.
9. SD/ SDHC KART girişi: Sistem programını güncellenmesinde ve kritik
resimlerin arşivlenmesi / görüntülenmesinde kullanılır.
10. SIFIRLAMA: Fabrika ayarlarına geri dön.
