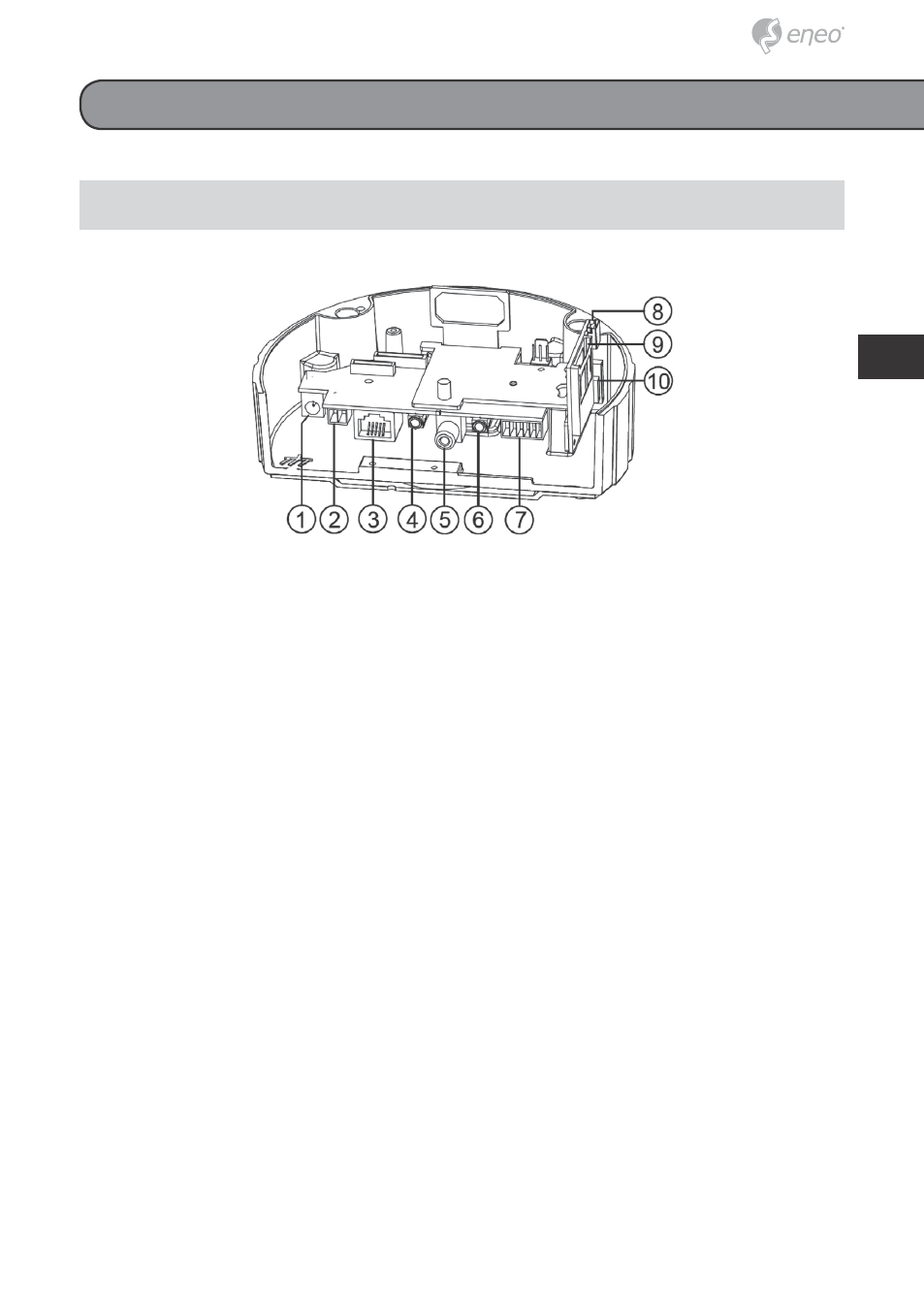

Descrizione del prodotto e collegamenti
1. Presa per spina: La presa 12 VCC consente il collegamento a una
sorgente di alimentazione esterna.
2. Presa per spina: La presa 24 VCA consente il collegamento a una
sorgente di alimentazione esterna.
3. Connettore ETHERNET 10/100: Si tratta di un connettore standard
RJ-45 per reti Ethernet da 10/100 Mbps. Funzione PoE (Power over
Ethernet) (Alimentazione via Ethernet) Consente l‘alimentazione del
dispositivo tramite lo stesso cavo utilizzato per il collegamento alla rete.
4. AUDIo IN (INGRESSo AUDIo): Connettore utilizzato per il collegamen-
to dell‘uscita audio di altri dispositivi alla telecamera.
5. Connettore VIDEo oUT (USCITA VIDEo): Connettore che consente
l‘invio dei segnali video compositi dell‘apparecchio a un monitor. (Ques-
to connettore corregge e migliora le immagini)
6. AUDIo oUT (USCITA AUDIo): Fornisce il segnale audio della telecame-
ra a un altoparlante o a un impianto stereo.
7. GPIo: È un connettore a 6 contatti che comprende ingresso/uscita
digitale, uscita CC e MASSA per il collegamento a dispositivi esterni.
8. Porta USB: L‘utilizzatore può usare un cavo USB per collegare la te-
lecamera IP alla porta USB del PC.
9. Alloggiamento SCHEDA SD/SDHC: Utilizzato per l‘aggiornamento del
software del sistema e per archiviazione/accesso alle immagini critiche.
10. RESET: Consente di ripristinare le impostazioni di fabbrica.
Componenti (vista interna)
