Descripción del producto y conexiones
1. Toma de alimentación: una toma de 12 V CC que conecta con una
fuente de alimentación externa.
2. Toma de alimentación: una toma de 24 V CC que conecta con una
fuente de alimentación externa.
3. Conector ETHERNET 10/100: se trata de un conector estándar RJ-45
para redes Ethernet de 10/100 Mbps. Función PoE (alimentación a
través de Ethernet): suministra alimentación al dispositivo a través del
mismo cable que se utiliza para la conexión de red.
4. ENTRADA DE AUDIo: este conector sirve para conectar la salida de
audio de otros dispositivos a la cámara.
5. Conector de SALIDA DE VÍDEo: el conector suministra las señales
de vídeo compuesto de la unidad a un monitor. (Este conector ajusta y
mejora las imágenes.)
6. SALIDA DE AUDIo: suministra la señal de audio de la cámara al
altavoz o al equipo de sonido.
7. GPIo: se trata de un conector de 6 terminales que incluye los elemen-
tos de entrada y salida digitales, la salida de CC y la TOMA DE TIERRA
para la conexión con dispositivos externos.
8. Puerto USB: el usuario puede utilizar un cable para dispositivos USB
para conectar la cámara IP al puerto USB del ordenador.
9. Ranura para tarjetas SD/SDHC: se utiliza para actualizar el software
del sistema y archivar o acceder a imágenes críticas.
10. REINICIAR: recuperar los valores predeterminados de fábrica.

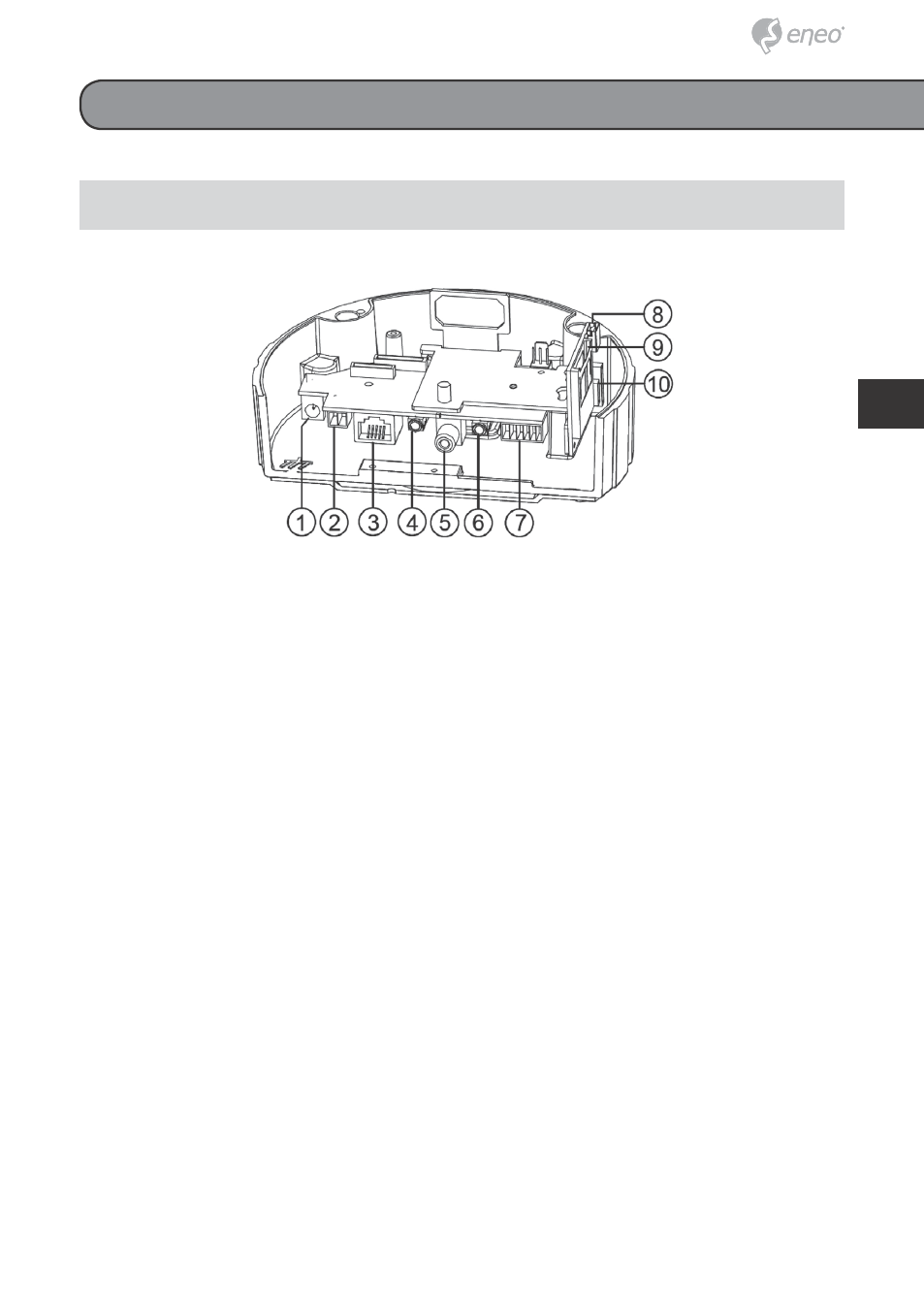

Los componentes (vista interior)
