Fijación del depósito

PRECAUCIÓN: El depósito debe ser estanco. Para asegurar una

buena adherencia, la superficie del casco por debajo y alrededor

del depósito debe ser lisa, estar limpia y seca y no debe haber

pintura ni ningún otro material de acabado.
1. Para asegurar una buena adherencia, elimine la pintura y

demás materiales de acabado del casco. Si la superficie es

rugosa, alise con una lijadora de disco un área ligeramente

mayor que la del depósito. Elimine todo resto de polvo, grasa o

aceite de la superficie del casco con un disolvente suave, por

ejemplo alcohol. Seque el área afectada.

2. Con papel de lija de grano 80, lije el exterior y el interior del

depósito hasta 50 mm (2") por encima del borde inferior.

Elimine el polvo con un disolvente suave, por ejemplo alcohol.

Seque el área afectada.

3. Utilice un adhesivo aprobado (ver Herramientas y materiales en

la página 1). Fije el depósito al casco con resina/fibra de vidrio

mediante la técnica estándar de trabajo con fibra de vidrio.

Alternativamente, aplique un cordón generoso de masilla o

sellador marinos al borde inferior del depósito siguiendo las

instrucciones del fabricante (figura 8). Presione con fuerza el

depósito en su posición. Aplique un segundo cordón alrededor

del interior del depósito. Aplique un tercer cordón alrededor del

exterior del depósito.

4. Deje que el material adhesivo se seque. El sellado debe ser

estanco.

Instalación del transductor

PRECAUCIÓN: No utilizar sellador o adhesivo en la junta. De lo
contrario se puede romper el depósito cuando se extraiga el
transductor.
PRECAUCIÓN: No apretar los tornillos en exceso, ya que se
puede fracturar el depósito.

1. Cuando el material adhesivo se haya secado, introduzca el forro de

corcho en el depósito (figura 8). Junte los bordes a tope a lo largo

del centro del lado más alto. Puede quedar un hueco, pero ello no

afectará al funcionamiento.

2. Siguiendo las instrucciones del fabricante, introduzca polipropileno

glicol en el depósito hasta cubrir el casco expuesto.

3. Antes de instalar el transductor, elimine todo resto del lubricante

utilizado durante las pruebas de ubicación.

4. Sujete el transductor por las asas y bájelo al depósito. El

transductor no tiene parte delantera o posterior; se puede colocar

indistintamente en uno u otro sentido.

5. Sujete el transductor al depósito. Utilice los seis pernos

hexagonales 9/16” y las seis arandelas de seguridad que se

suministran. Apriete ligeramente con una llave de torsión con una

fuerza que no sobrepase 85 in-lb. No apriete en exceso los

pernos.

6. Termine de llenar el depósito con polipropileno glicol. No obstante,

deje una pequeña cámara de aire para cuando el líquido se

expanda con las variaciones de temperatura. Con un embudo,

vierta el líquido por uno de los orificios de llenado/ventilación hasta

que el depósito esté lleno. El segundo orificio actuará como

respiradero. Tape los dos orificios con los tapones que se

suministran.

Colocación y conexión del cable

PRECAUCIÓN: Si el transductor incluía un conector, no extraer

dicho conector para facilitar la colocación del cable. Si es preciso

cortar y empalmar el cable, utilice la caja de conexiones estanca

Airmar ref. 33-035 y siga las instrucciones que la acompañan. Si

se extrae el conector estanco o se corta el cable, salvo cuando se

utilice una caja de conexiones estanca, la garantía del

transductor quedará anulada.

1. Lleve el cable hasta la ecosonda, con cuidado de no dañar el

forro del cable al atravesar mamparos u otros elementos del
barco. Utilice pasacables para que no se aplaste. Para reducir
las interferencias eléctricas, separe el cable del transductor de
otros cables eléctricos y del o los motores. Enrolle el cable
sobrante y sujételo con abrazaderas de cable para evitar que
resulte dañado.

2. Para conectar el transductor al instrumento, consulte el manual

de la ecosonda.

Funcionamiento

Vigile en la línea de identificación del transductor para la temperatura
interna del líquido del depósito. El transductor puede fallar si el
líquido alcanza una temperatura superior a 60°C (140°F).

Transductor de recambio y repuestos

La información necesaria para pedir un transductor de recambio
está impresa en la etiqueta del cable. No retire la etiqueta. Cuando
efectúe el pedido, especifique el número de referencia, la fecha y la
frecuencia en kHz. Para mayor comodidad, anote estos datos en la
parte superior de la primera página.

Las piezas perdidas, rotas o gastadas se deben cambiar
inmediatamente.

Kit de montaje interior

33-453-01

Obtenga las piezas a través del fabricante del instrumento o en
un establecimiento de efectos navales.

Gemeco (USA)

Tel: 803-693-0777
Fax: 803-693-0477
email: [email protected]

Airmar EMEA

Tel: 33.(0)2.23.52.06.48

(Europa, Oriente Medio, África) Fax: 33.(0)2.23.52.06.49

Email: [email protected]

4

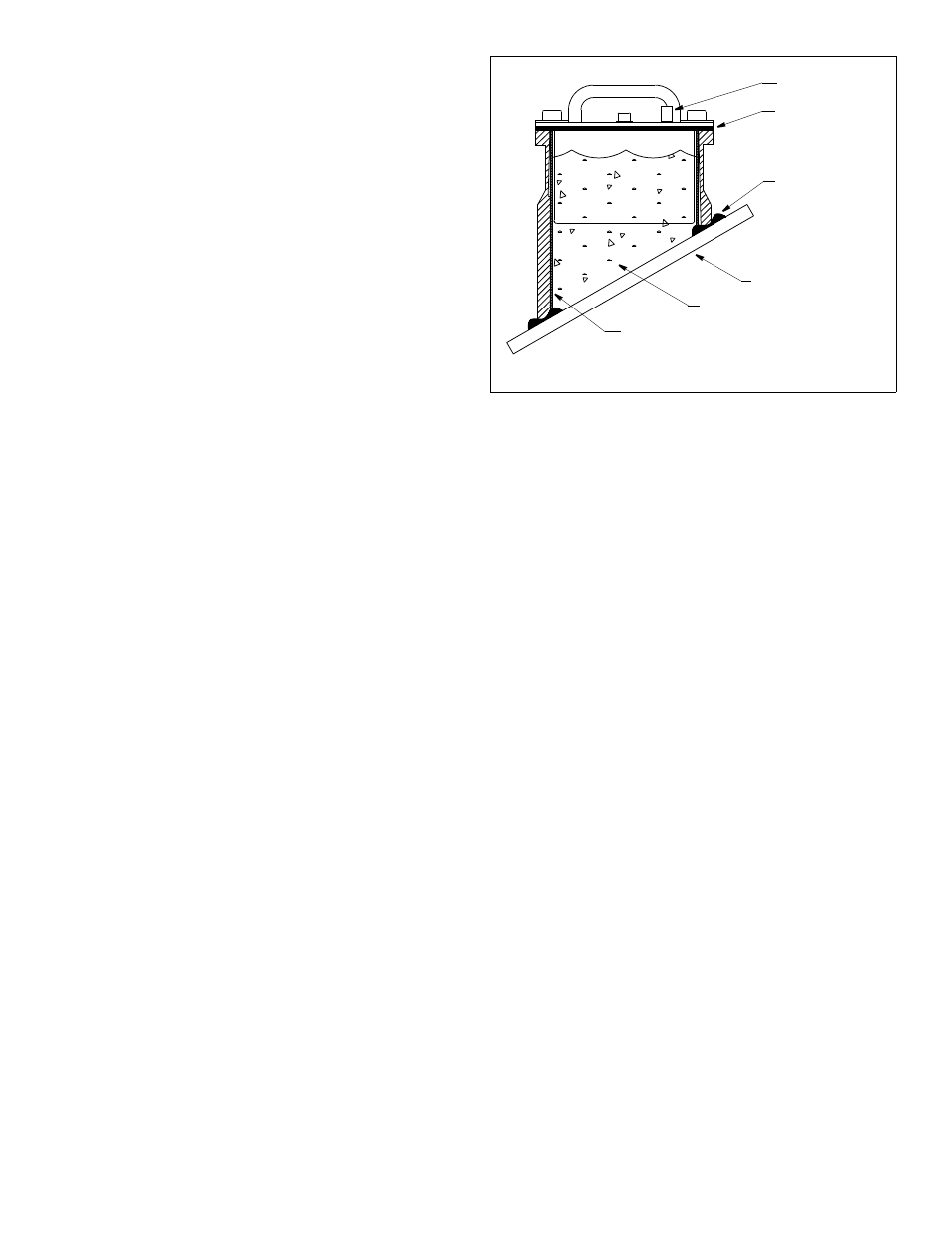

Figura 8. Sección transversal del transductor instalado

junta

fijar con fibra de

polipropileno glicol

casco

forro de

Copyright © 2006 Airmar Technology Corp.

tapón de llenado/

transductor

respiradero (2)

vidrio o aplicar tres
cordones de masilla/
sellador marinos

(anticongelante/refrigerante
no tóxico)

corcho
