620RE, 620RE4, 620R Generalidades de funcionamiento
Apertura de la protección del cabezal de la bomba
Desbloquee la protección con una llave Allen de 5mm o un destornillador.
Abra completamente la protección. Esto crea el máximo espacio entre las lumbreras
de los tubos y la protección para desmontar el tubo.

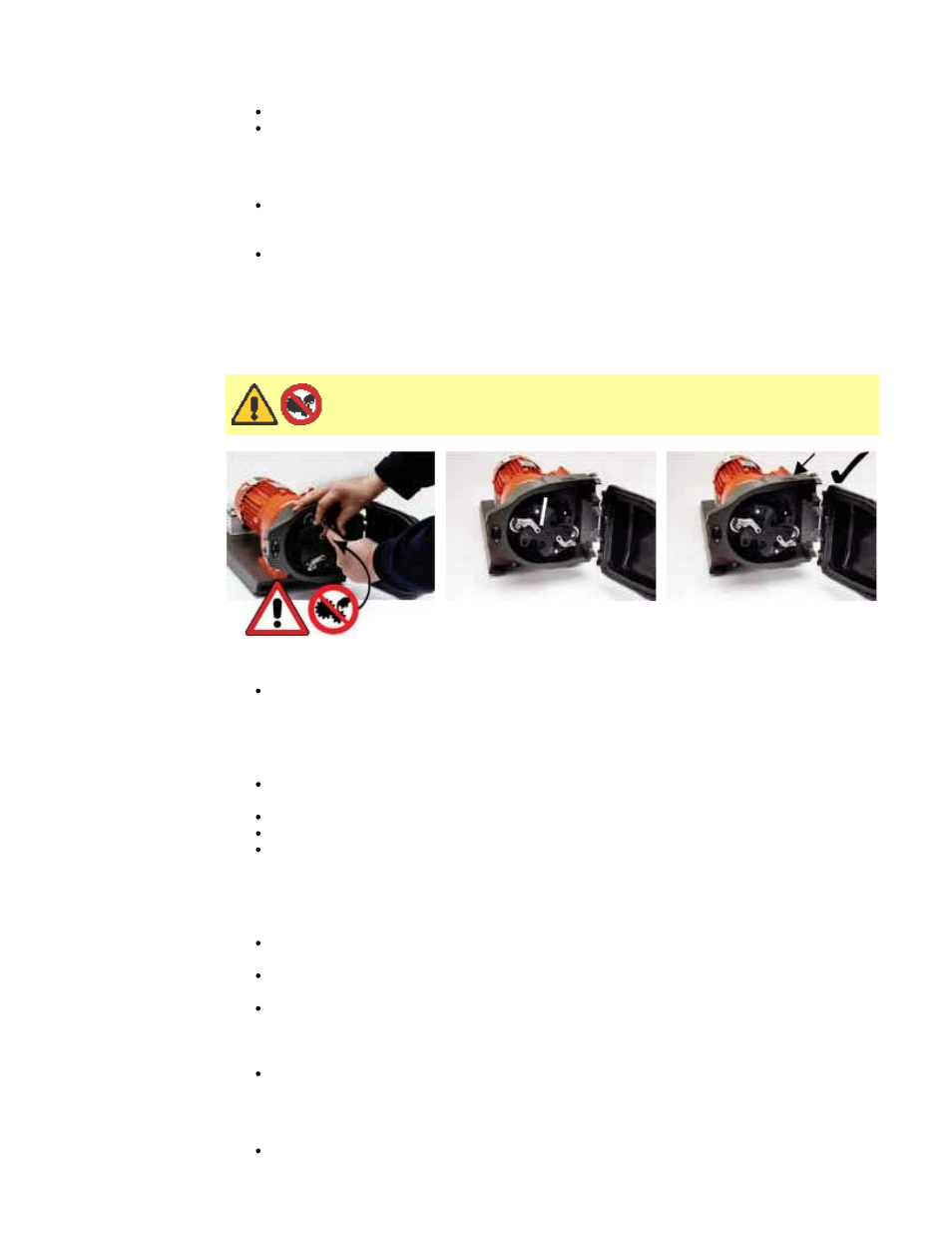

Enganche/desenganche de los rodillos
El alcance del desplazamiento de las palancas de liberación de los rodillos se indica
más abajo. No intente forzar las palancas más allá de su carrera normal ya que esto
puede dañar el rotor.
Para enganchar los rodillos, desplace bruscamente las palancas de liberación en
sentido antihorario, asegurándose de que los rodillos están bloqueados contra el
tubo. Para desenganchar los rodillos desplace bruscamente las palancas de liberación
en sentido horario hasta la posición de desenganche. Para elementos de tubo de alta
presión o para cabezales de bomba de cuatro rodillos, la llave Allen de 5mm puede
utilizarse para hacer palanca al enganchar/desenganchar los rodillos con las
palancas de liberación.
Asegúrese de que sus dedos están lejos de la cara delantera del
cubo del rotor cuando utilice las palancas de liberación de los
rodillos.
Comprobaciones antes de la carga
Antes de cargar el tubo, asegúrese de que los rodillos giran libremente, las
lumbreras del tubo y las ranuras de situación están limpias y que, si está en uso, la
tubería de vaciado controlado está libre de obstrucciones.
Cierre de la protección del cabezal de la bomba y puesta en marcha
Asegúrese de que la junta de la protección está limpia, sustituyéndola si es
necesario.
Asegúrese de que los rodillos están enganchados y bloqueados contra el tubo.
Cierre la protección y empújela contra la pista hasta que el pestillo enganche.
Conecte las tuberías adecuadas al cabezal de la bomba utilizando los conectores
adecuados para el elemento tubular.
Colocación de la abrazadera de tubo continuo en los cabezales de bomba 620R y
620R4
Seleccione el conjunto adecuado de abrazaderas de tubo para el tamaño de tubo a
utilizar.
Coloque las dos mitades de la abrazadera en forma de “U” en las lumbreras del
cabezal de la bomba (La forma en “U” asegura una carga correcta).
Coloque las mitades correspondientes de la abrazadera de la protección, que tienen
unas secciones levantadas “T” para posicionado, en las ranuras de la cara interna de
la protección, encima y debajo de la bisagra de la protección. Empújelas y deslícelas
hasta la posición de bloqueo.
Al cerrar la protección se alinearán las dos mitades de la abrazadera alrededor del
tubo.
620RE, 620RE4 Colocación del elemento tubular
Los cabezales de bomba con elemento 620RE están ajustados en fábrica para
aceptar elementos tubulares LoadSure de Watson-Marlow. El rendimiento del
