protección primaria es la protección bloqueable con herramientas. En las bombas de
la serie 620 equipadas con motor industrial de c.a. la única protección primaria es
por medio de la protección bloqueable con herramienta del cabezal de la bomba. No
obstante, hay disponible como opción con un coste extra un ‘kit’ de interfaz que
permite la desconexión de la alimentación de red por medio de un enclavamiento
con la protección del cabezal de la bomba.
620RE, 620RE4, 620R Condiciones de bombeo
Presión y viscosidad
Todos los valores de la presión en estas instrucciones de funcionamiento, a partir de
las cuales se han calculado las cifras de rendimiento y vida, se refieren a las puntas
de presión de la tubería.
Aunque su presión de trabajo es de 4 bar, la bomba generará una presión superior a
los 4 bar si hay restricciones en la tubería. En aquellos casos en que sea crítico no
sobrepasar la presión de trabajo de 4 bar deberán instalarse válvulas de seguridad
en la tubería.
Para trabajos de bombeo a presiones de 2-4 bares sólo deben utilizarse bombas con
accionamiento industrial equipadas con elementos de tubo Marprene/Bioprene con
una dureza de 73 Shore o STA-PURE estándar. Una «M» en el código de producto
del pedido de elementos de tubo denota que es adecuado para usos de alta presión.
Para trabajos de bombeo a presiones de 0-2 bares, utilice bombas con
accionamiento industrial o encapsuladas provistas con elementos de dureza 64 Shore
o la gama estándar de tubos para bombas peristálticas continuas.
La máxima viscosidad de manejo se consigue utilizando elementos de tubo
Marprene/Bioprene de dureza 73 Shore o STA-PURE en el cabezal de la bomba.
Asegúrese de que haya siempre un mínimo de un metro de tubo flexible con la
pared lisa conectado a la lumbrera de descarga del cabezal de la bomba. Esto
ayudará a reducir al mínimo las pérdidas de impulsión y las pulsaciones en la
tubería. Esto es especialmente importante con fluidos viscosos y sistemas de tubería
rígidos.
620RE, 620RE4, 620R Instalación de la bomba
Un instalación proyectada correctamente favorecerá al máximo la vida del tubo, por lo que
debe asegurarse de respetar las directrices siguientes:
Evite las curvas cerradas del tubo, las reducciones y las longitudes excesivas de tubo
con diámetro inferior al del cabezal, especialmente en las tuberías del lado de
aspiración.
Asegúrese de que las tuberías de conexión y los accesorios tienen la capacidad
adecuada para la presión prevista en la tubería.
Si hay tuberías rígidas en la proximidad del cabezal de la bomba, una sección
desmontable de tubería simplificará la sustitución del tubo.

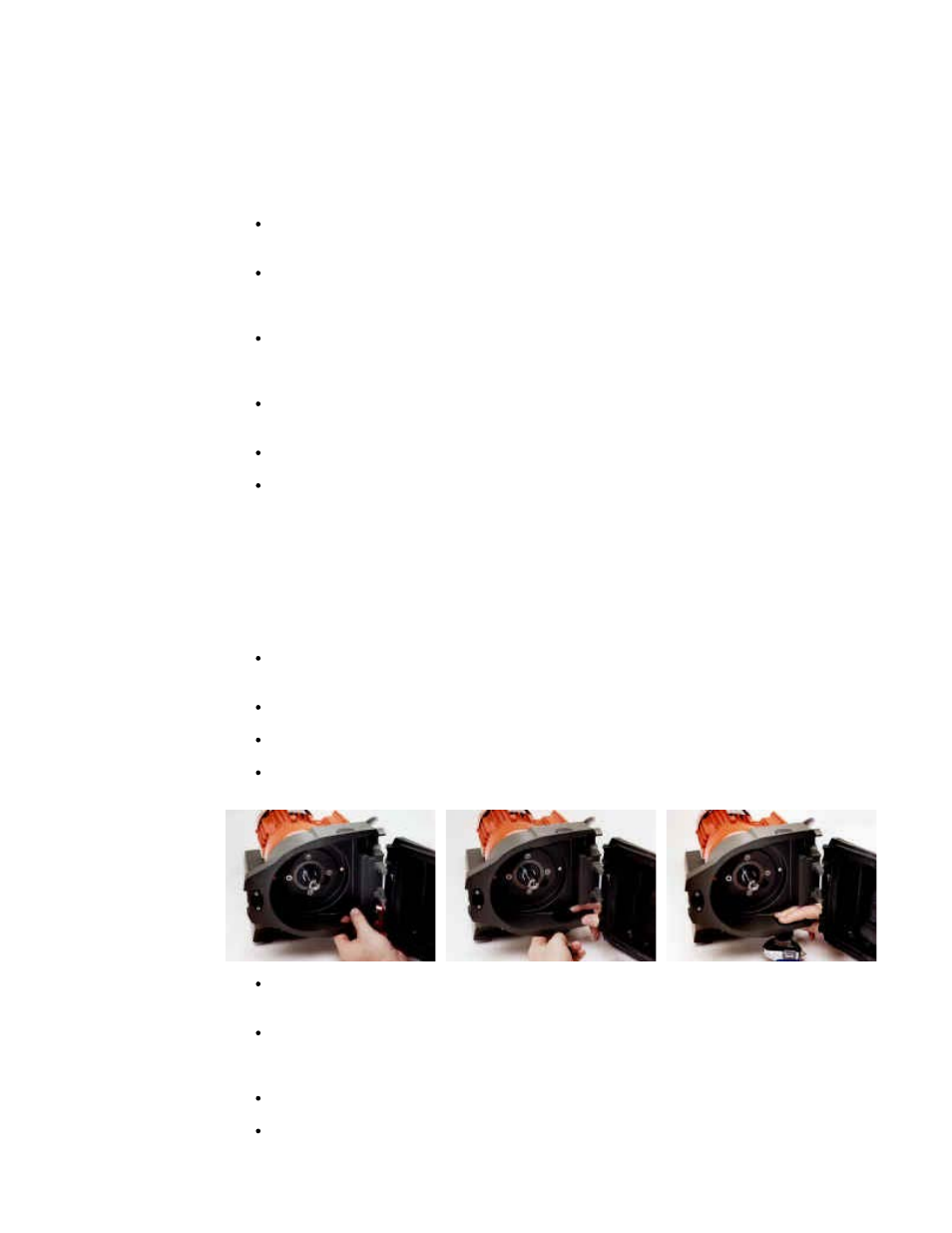

Asegúrese de que el tapón de cierre de la lumbrera del vaciado controlado esté en
posición en la lumbrera de vaciado controlado que no está en uso. Véase más abajo.
Es recomendable utilizar la tubería de vaciado controlado si se están bombeando
fluidos peligrosos, agresivos o abrasivos o productos que se endurezcan en contacto
con el aire.
Al conectar las tuberías de vaciado a la lumbrera de vaciado controlado utilizando el
adaptador de acoplamiento que se suministra, asegúrese de que haya espacio libre
suficiente debajo del cabezal de la bomba. La tubería de vaciado debe ir a un
recipiente o desagüe adecuado.
El procedimiento de instalación del detector de fugas está incluido en el ‘kit’ del
detector de fugas.
Si no está seguro de la instalación, póngase en contacto con la Oficina de Asistencia
Técnica local de Watson-Marlow para obtener ayuda suplementaria.
