Manual del usuario de la bomba qdos30 Remote de Watson-Marlow 22

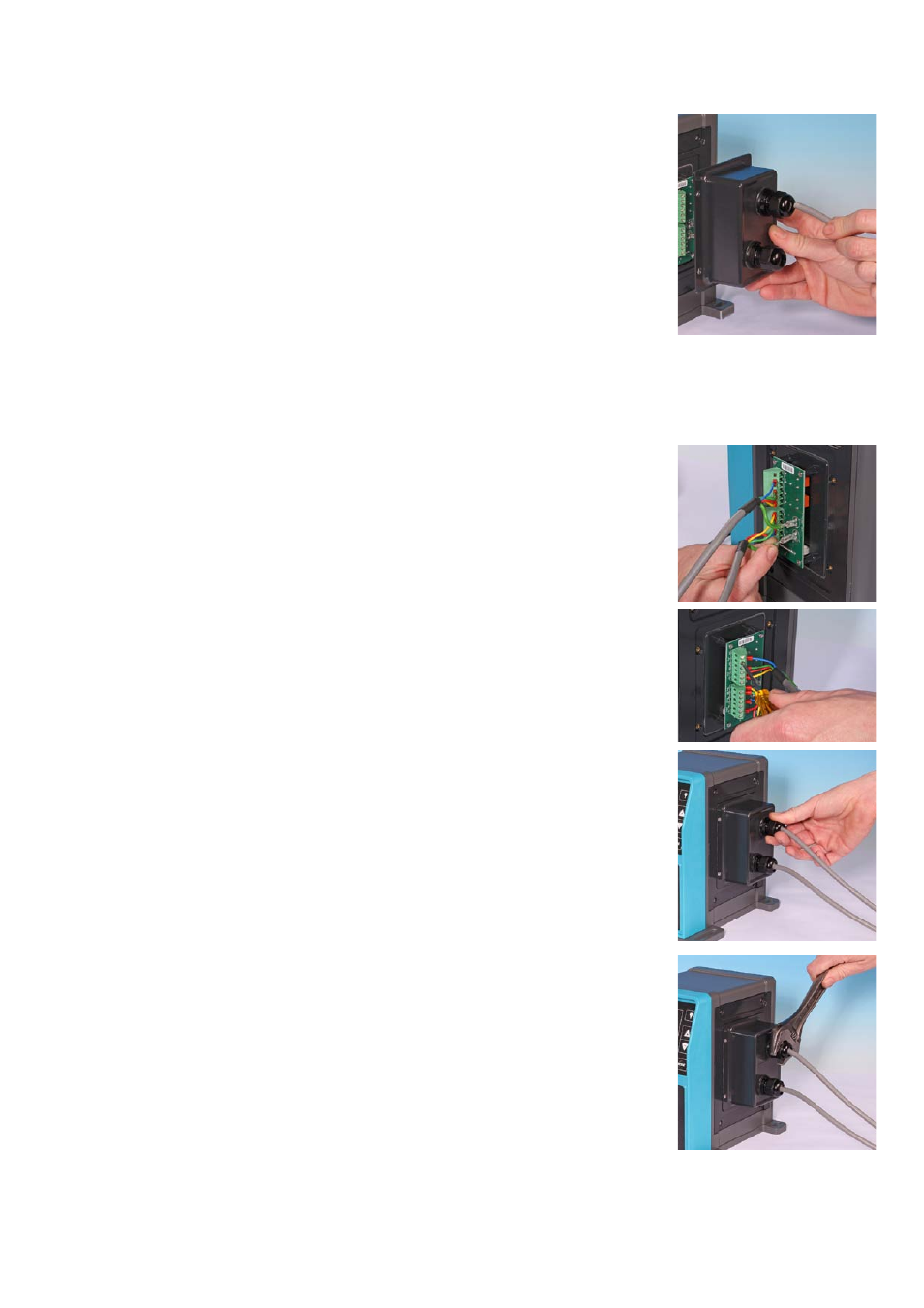

• Afloje la tapa del casquillo (no la extraiga del
todo) y pase el cable a través del casquillo.
Cuando haya pasado a través del casquillo,
continúe empujando el cable por el mismo sitio.
• Tire de la longitud de cable suficiente para que
llegue a los conectores necesarios, dejando el
cable destensado.
• Pele la cantidad de revestimiento que sea
necesaria y quite 5 mm de aislamiento
de los conductores. No se necesitan
revestimiento de estaño ni guarnición metálica.
Nota: Si se está usando un cable muy rígido
o de gran diámetro, puede ser conveniente
pelar el revestimiento exterior antes de pasar
los conductores del cable a través del casquillo.
Sin embargo, para garantizar la estanqueidad,
el cable debe tener un revestimiento intacto
dentro del casquillo al tensarlo.
• Prepare el blindaje o blindajes del cable
retorciendo una longitud adecuada. Lo ideal
sería rodear el blindaje retorcido con un
manguito protector para evitar que se produzca
un cortocircuito.
• Sujete el extremo del blindaje del cable a los
enganches Faston de los conectores de horquilla
provistos.
• Empuje el conductor pelado a través del orificio
cuadrado del conector. Cuando haya entrado del
todo el conductor, apriete el tornillo de fijación
para sujetarlo en su lugar.
• Cuando todos los conductores estén en su sitio,
vuelva montar la cubierta del módulo.
• Con una llave de 21 mm, apriete la tapa del
casquillo a un par de 2,5 Nm para asegurar
la estanqueidad. Como alternativa, apriete
el casquillo al máximo que se pueda apretar
a mano y use una llave para apretarlo media
vuelta más.
No ate los cables de control con los de alimentación de la red.
