Manual del usuario de la bomba qdos30 Remote de Watson-Marlow 19
La resistencia o relé debe ser del tamaño correcto para evitar daños a los transistores
de la bomba. Estas soluciones necesitan alimentación externa de 24 V. Si se va a
conectar con un controlador lógico programable, normalmente se dispone de 24 V.
Velocidad: salida analógica (solo Universal+)
Se dispone de una señal analógica de corriente dentro de la gama 4-20 mA a 250 Ω
entre la clavija 3 y la clavija 4 del conector de salida. La corriente es fija y directamente
proporcional a la velocidad de rotación del cabezal de la bomba. 4 mA = velocidad cero;
20 mA = velocidad máxima.
Nota: Si la salida de mA se va a usar para realizar lecturas con un polímetro,
es necesario instalar una resistencia de 250 Ω en serie.

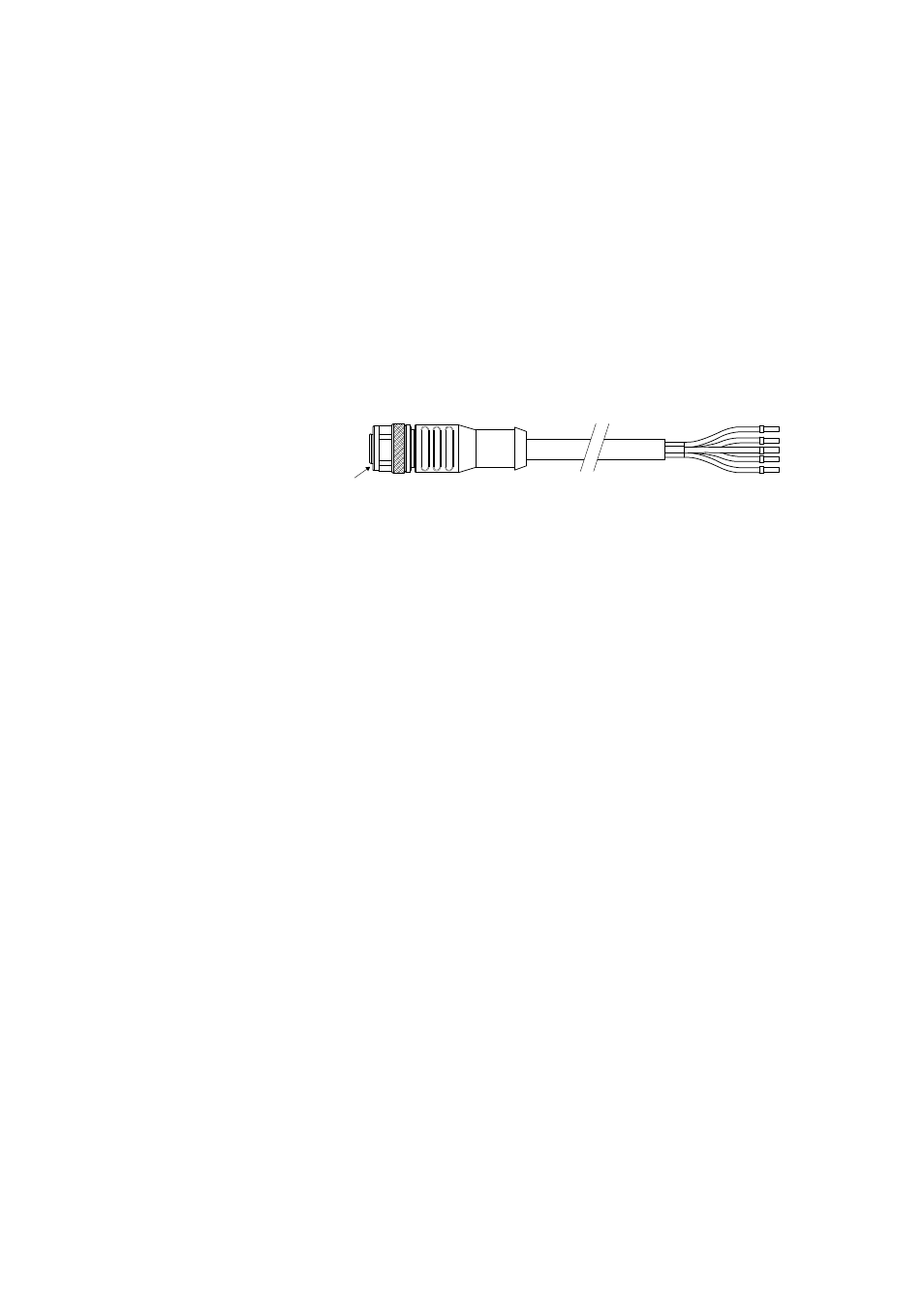

11.4 Cable de salida opcional
Longitud del cable de salida: 3 m
Marrón
Blanco
Azul
Negro
Gris
Pieza
amarilla
