Manual del usuario de la bomba qdos30 Remote de Watson-Marlow 17

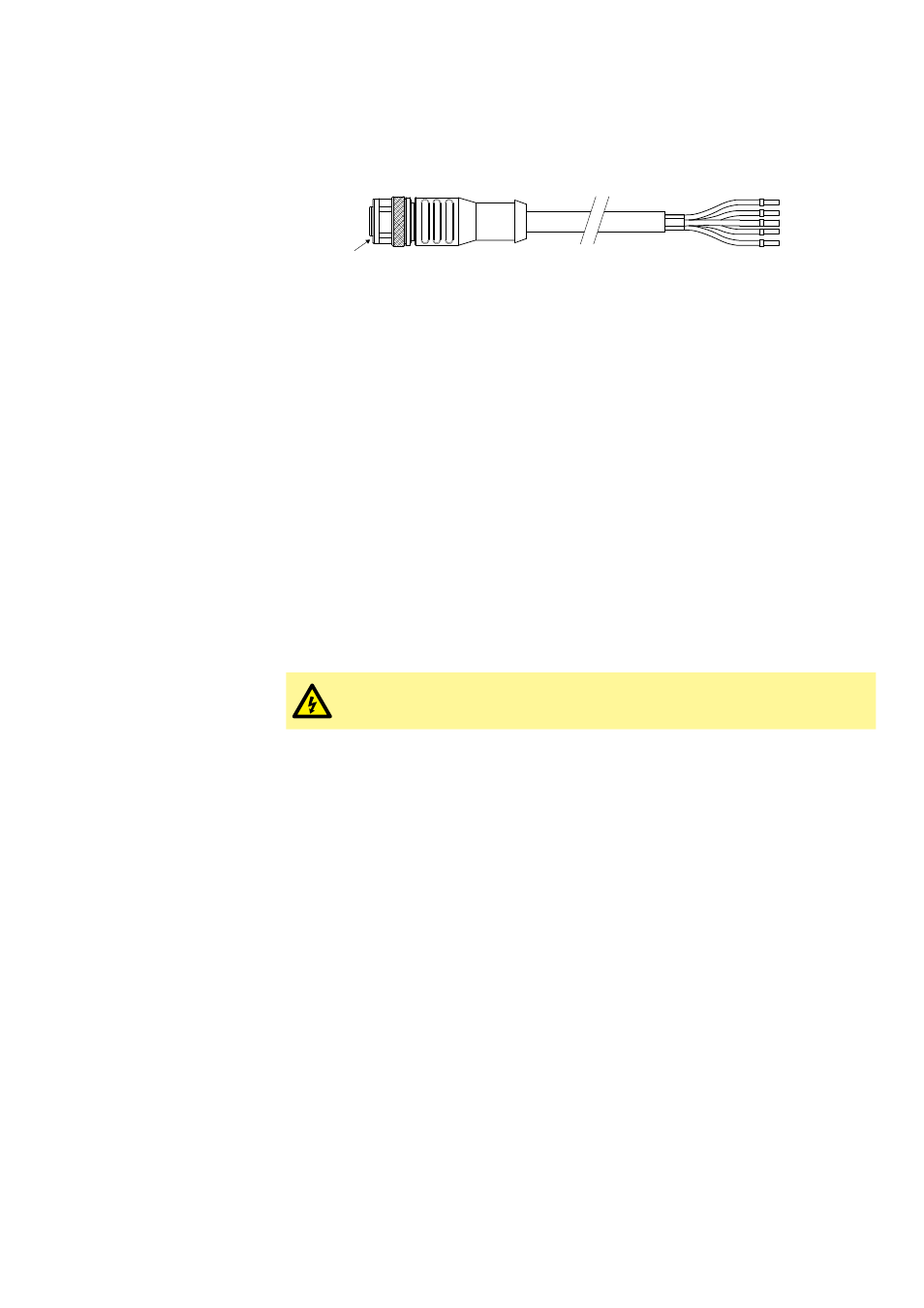

11.2 Cable de entrada opcional
Longitud del cable de entrada: 3 m
Marrón
Blanco
Azul
Negro
Gris
Pieza
azul
Parada remota
Al aplicar una señal de 5 V a 24 V a la clavija 1, la bomba se detendrá en todos los
modos de funcionamiento.
Contacto externo
Entrada mín. de impulso digital: 5 V, duración mín. de impulso: 40 ms. Esta entrada
se utiliza para invocar un volumen de dosis definido por el usuario. Consúltese la
sección de modo de contacto.
Velocidad: entrada analógica
La velocidad de esta bomba puede controlarse remotamente mediante una señal
analógica de corriente dentro de la gama 4-20 mA.
La señal analógica debe aplicarse a la clavija 3 del conector de entrada M12. La
bomba suministrará una velocidad creciente para una señal de control en aumento.
El modelo Universal+ puede calibrarlo el usuario para controlar la velocidad de forma
proporcional o inversamente proporcional a la señal mA de entrada.
Impedancia del circuito de 4-20 mA: 250 Ω.
La inversión de la respuesta se configura en el software. No invierta
la polaridad de los terminales. Si se invierte la polaridad, el motor
no funcionará.
Recuperación remota de fluidos
Cuando se habilita la recuperación remota de fluidos, el usuario podrá invertir el
sentido de giro de la bomba de forma remota suministrando una señal a la clavija
5. Esto solo funcionará en el modo analógico 4-20 cuando se recibe una señal de
4-20 mA y no hay señal de parada remota.
