Cargar el canal CA
Utilice sólo canales con tubuladura múltiple.


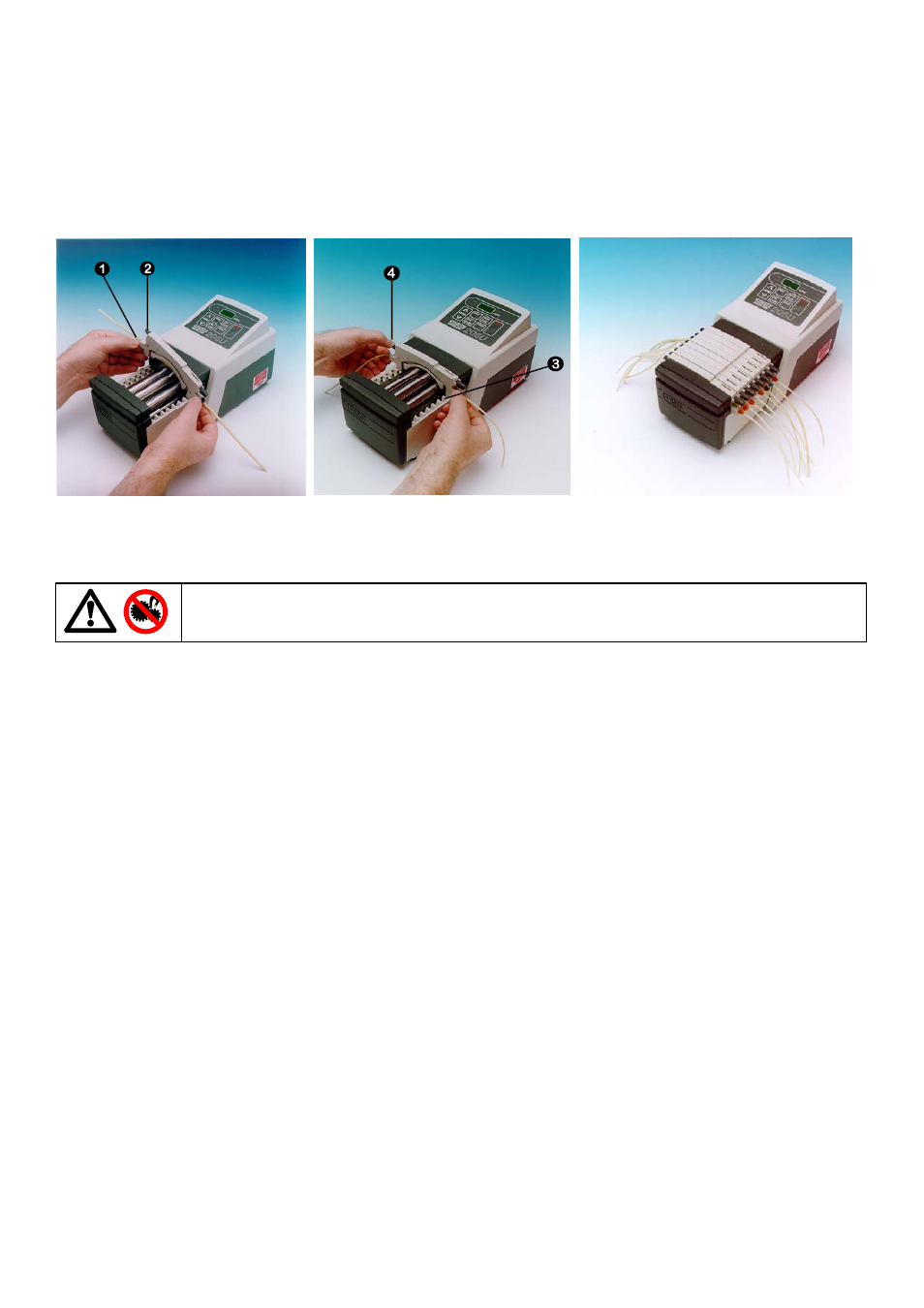

Coloque el tubo en las ranuras de sujeción del tubo sin doblarlo ni estirarlo, 1.

Levante la palanca de desenganche del canal, 2.

Cargue los canales en la cabeza de bomba y compruebe que están acoplados a las guías de los canales situadas
en cada extremo, 3.

Compruebe que los dos tacos de soporte están en posición y, entonces, apriete juntos la palanca de
desenganche del canal y la orejeta de sujeción del tubo hasta que oiga un clic, 4.
Retirar el canal CA

Levante la palanca de desenganche del canal y saque el canal.

Si se actúa con precaución, puede retirarse un canal para cambiar los tubos sin detener la transmisión ni
interrumpir la acción de bombeo del resto de los canales.
Todos los canales deben encontrarse en posición en la cabeza de bomba durante el
funcionamiento normal, incluso si algunos de ellos no contienen tubos. No introduzca los
dedos en el interior de la cabeza de bomba.
Ajuste y caudales del canal CA

Al final de este manual figuran los caudales para bombear agua a 20C con un valor de succión y una presión de
los tubos de PVC cero y con una rotación de la cabeza de bomba en el sentido de las agujas del reloj.

En el canal se ha incorporado un ajuste de oclusión especial con un indicador vernier para posibilitar caudales
repetidos y precisos a pesar de la existencia de variaciones que pueda causar el sistema o el bombeo de líquidos
distintos del agua.

La geometría de la vía se ha diseñado de tal forma que, si el indicador se encuentra en la posición central,
significa que la configuración es normal.

Para realizar ajustes, estire el botón de ajuste y gírelo. Para bloquearlo, empújelo hacia abajo.

Si mueve el indicador hacia el signo '+', aumentará la oclusión de la vía (reducción de la distancia entre el rodillo y
la vía), lo cual permite la obtención de presiones más altas sin que disminuya el caudal.

Si mueve el indicador hacia el signo '-’, reducirá la oclusión. Recuerde que cuanto mayor sea la oclusión, menor
será la vida del tubo.

Este mecanismo también permite realizar pequeños ajustes del caudal. Esto es especialmente útil cuando se
utiliza una serie de canales en los que el caudal está en situación crítica. A modo de guía solamente, un
movimiento de graduación modifica el flujo en un 1% aproximadamente.
Cuidado y mantenimiento
Cuando necesite limpiar las cabezas de bomba, detenga la transmisión y desconéctela de la alimentación. Retire los
canales de la cabeza de bomba y saque los tubos. Lave los canales con agua y un detergente suave.
Si ha caído líquido en la cabeza de bomba, será más fácil limpiarlo si se saca la cabeza de bomba del dispositivo de
transmisión. Inspecciones periódicamente todas las partes móviles y compruebe si hay señales de desgaste y si los
cojinetes y rodillos se mueven sin dificultad.
