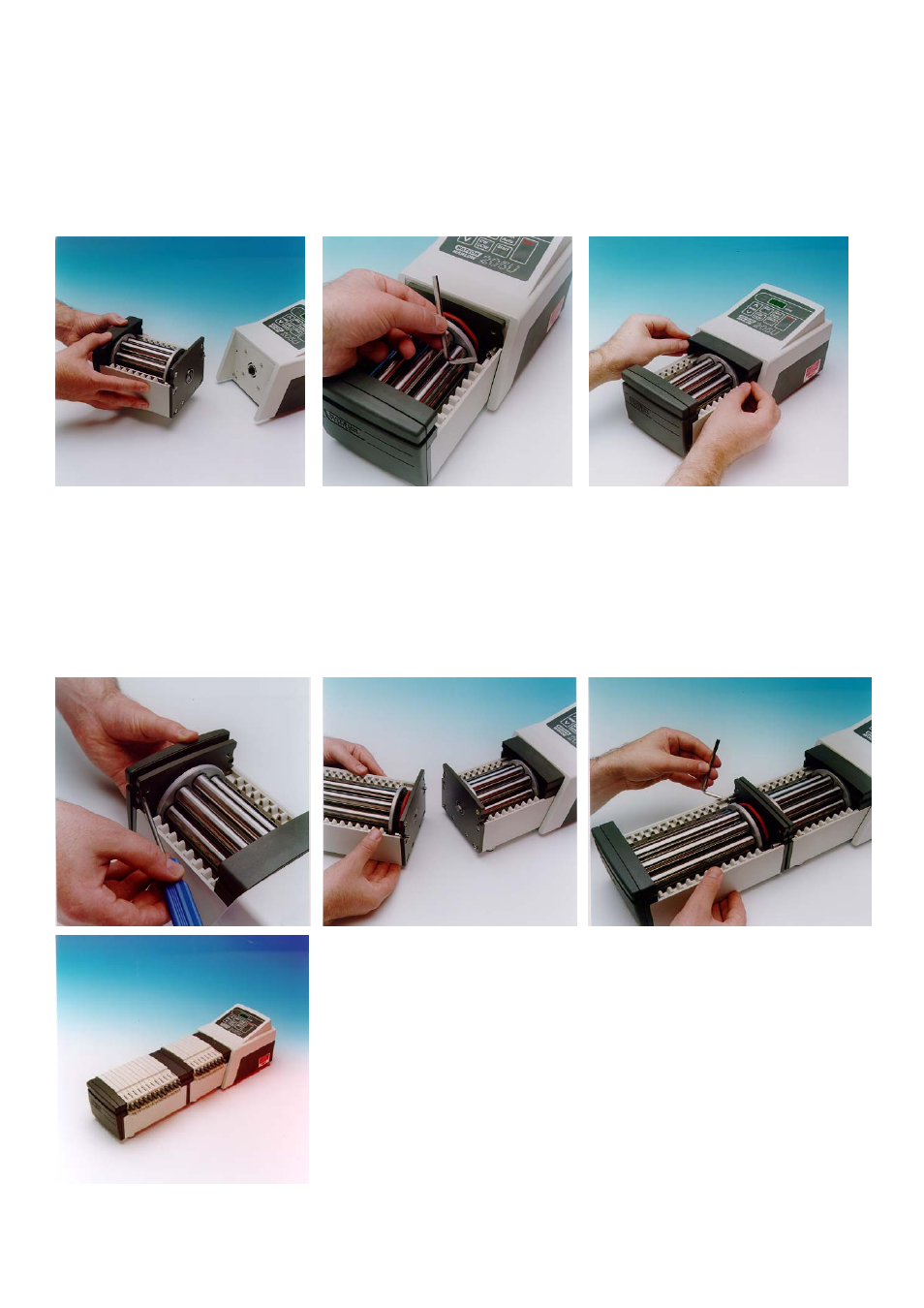

Instalación
Si el cabezal ya está incorporado, ignore está sección (aplicable a todas las cabezas de bomba de los
canales).

Retire la cubierta del sistema de engranajes planetario estirando con cuidado hacia la parte delantera de la
cabeza de impresión.

Engrase la lengüeta de arrastre, alinéela con el eje central de la cabeza de la bomba y colóquelos juntos.

Ajuste los tornillos de sujeción de cabeza hueca situados a cada lado de la cabeza de la bomba con una llave
Allen de punta redonda de 5mm A/F. Vuelva a colocar la cubierta.
Colocación de un cabezal complementaria

Retire la cubierta de la parte delantera.

Retire la placa terminal de la primera cabeza de bomba con un destornillador No.2 Pozi para dejar expuestos las
dos clavijas guías y la ranura del eje conductor.

Retire la cubierta del sistema de engranajes planetario de la cabeza de bomba complementaria.

Coloque el cabezal complementario sobre las dos clavijas guía comprobando que la lengüeta del eje conductor se
alinea con el eje central de la cabeza de bomba.

Ajuste los tornillos de sujeción de cabeza hueca situados a la derecha e izquierda de la cabeza de bomba
complementaria. Coloque la placa a la última cabeza de bomba y vuelva a colocar las cubiertas.
