40
Funcionamiento automático
Pulsar la tecla Man/Auto. Cuando centellee el símbolo AUT, la bomba estará en modalidad automática.
La bomba se controla mediante una señal de proceso análogo de hasta 30 v o 32 mA. La bomba proporcionará un
incremento de régimen de flujo para señales de control de subida (respuesta no invertida) o señales de control de caída
(respuesta invertida).

Desplazamiento de señal es el nivel de señal de proceso que se debe alcanzar para que el rotor de la bomba
comience a girar.

Alcance de señal es el cambio necesario del nivel de señal de proceso para producir el cambio requerido de la
velocidad del rotor.
A modo de ejemplo, cuando se utiliza una señal de proceso de 4 mA a 20 mA:
Respuesta de la bomba Desplazamiento de señal Alcance de señal
No invertida 4 mA 16 mA
Invertida 20 mA 16 mA

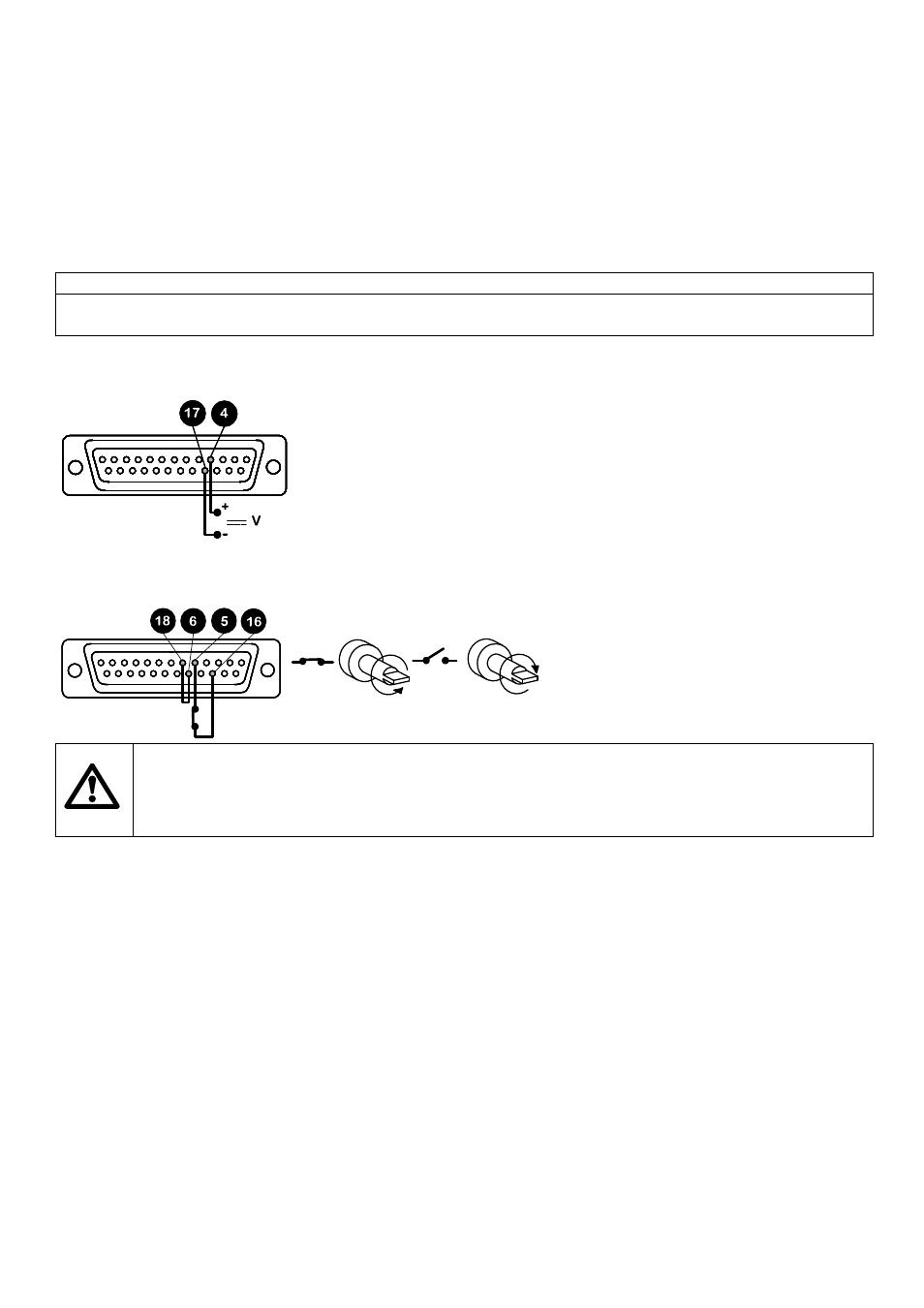

Para modalidades de voltaje, se puede utilizar una fuente de voltaje CC variable estable conjuntamente a un voltímetro de
CC (máximo de 30 v CC). Impedancia de circuito de 100 kiloohmios. Polaridad fijada para respuesta no invertida.
Polaridad inversa para respuesta invertida.
Para modalidades de corriente, se puede utilizar la misma fuente de CC conjuntamente a un miliamperímetro de CC
(máximo 32 mA). Impedancia de circuito de 250 ohmios. Polaridad fijada para respuesta no invertida. Polaridad inversa
para respuesta invertida.
Nunca se deberá aplicar voltaje de red a ninguna clavija del enchufe 25D. Se puede aplicar hasta 30 v
a las clavijas 4 y 17 y 5 v de lógica de transistor a transistor en las clavijas 7 y 5, pero no se deberá
aplicar voltaje a ninguna otra clavija. En ambos casos se puede ocasionar un daño permanente que
no cubre la garantía. No se deberá utilizar el interruptor de red para regular la bomba para una gran
repetición de paradas/arranques. Para este fin se utilizará el aparato de control automático.
Calibración para funcionamiento automático

Girar el potenciómetro de desplazamiento de señal (marcado "Offset" en el panel trasero) hacia la derecha hasta que
se alcance el límite transversal de la corredera, que se denotará mediante un chasquido. Luego girar el potenciómetro
diez pasos hacia la izquierda. Repetir la operación para el potenciómetro de alcance de señal. De esta manera se
asegura la disposición correcta del potenciómetro para calibración.

Fijar el desplazamiento de señal de proceso.

Girar el potenciómetro de desplazamiento de señal hacia la derecha para ajustar la velocidad del eje motriz al mínimo
deseado.

Fijar la señal de proceso en el límite de alcance superior (que no exceda los 30 v o 32 mA).

Girar el potenciómetro de alcance de señal (marcado "Range" en el panel trasero) hacia la derecha para ajustar la
velocidad del eje motriz al máximo deseado.
Si se fija la señal de proceso o la velocidad de motriz por encima de los máximos designados, la unidad motriz se
recargará, lo que se denotará mediante el centelleo de AUT. Esto es una indicación del control de límite y niveles de
velocidad de la unidad de accionamiento. Volver a fijar para operar dentro de estos niveles.

Repítase la operación hasta que la respuesta de la bomba coincida exactamente con la señal de proceso.
