Tecfluid LD61N - Manual (Página 4)

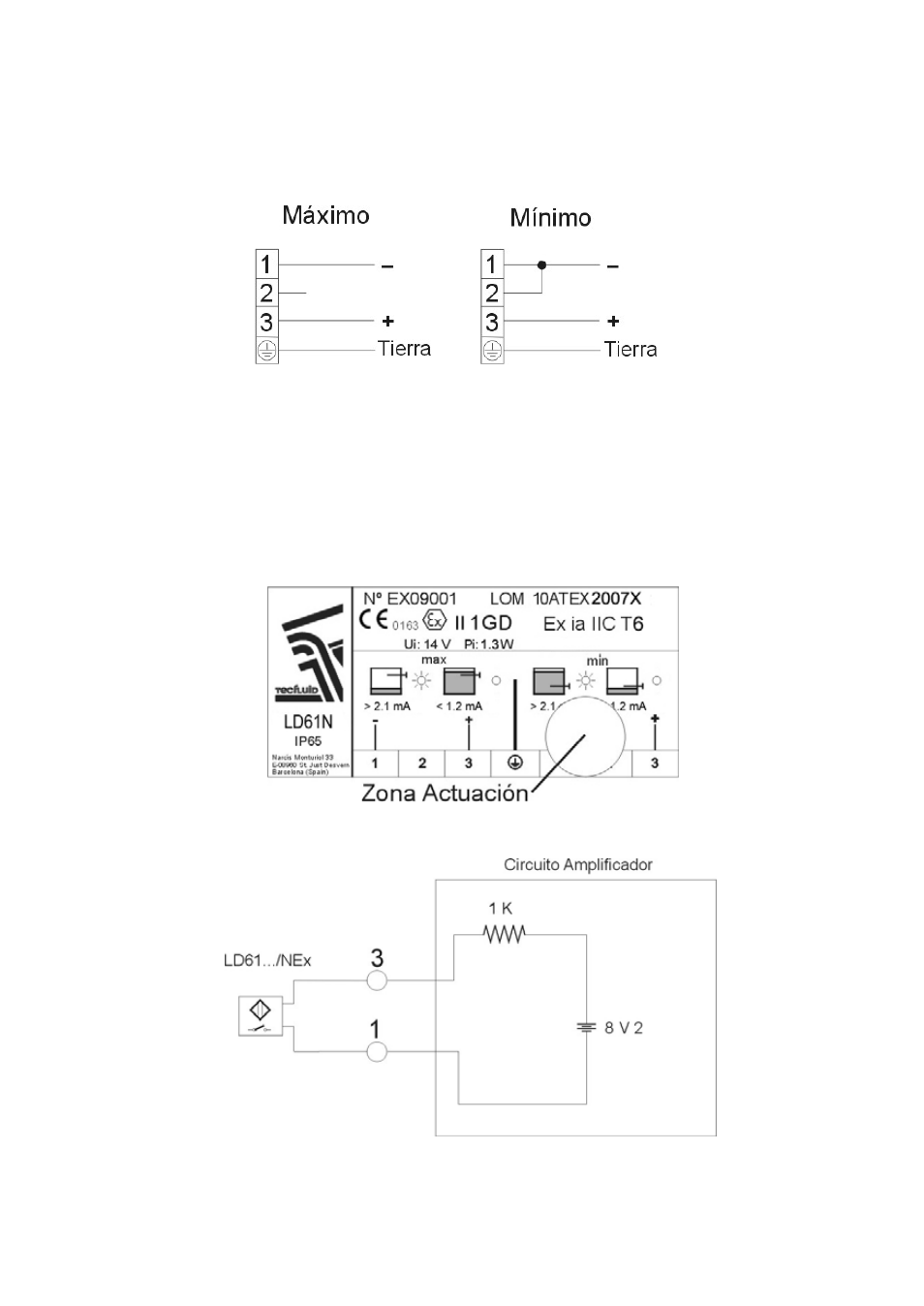

Cuando se conecta el LD61N para detección de nivel máximo, la corriente del circuito
NAMUR será “alta” (> 2.1 mA) cuando el detector no esté en contacto con el fluido (nivel
por debajo del detector), y “baja” (< 1.2 mA) cuando se sumerja el detector.
Cuando se conecta para detección de mínimo, la corriente del circuito NAMUR será
“alta” (> 2.1 mA) cuando el detector esté en contacto con el fluido (nivel por encima del
detector), y “baja” (< 1.2 mA) cuando deje de estar sumergido.
El LD61 dispone de un LED que indica el estado de la corriente de salida, con el LED
encendido la corriente de salida es alta (> 2.1 mA).
5. TEST DE FUNCIONAMIENTO
El funcionamiento de la instalación del detector puede comprobarse acercando un imán
sobre la zona indicada en la figura siguiente. La función del imán es conmutar al estado
contrario al que se encontraba el detector, para poder verificar así que la instalación
funciona correctamente. Además, el LED indicará el estado de detección.
4
6. FUNCIONAMIENTO DE UN CIRCUITO NAMUR
Un dispositivo NAMUR es un detector que indica los diferentes estados de detección
mediante el valor de la corriente suministrada por el circuito amplificador conectado al
dispositivo NAMUR.
Además de poder indicar los dos estados ON/OFF (presencia/ausencia del fenómeno físico
