1. PRINCIPIO DE FUNCIONAMIENTO
El detector LD61N se basa en la variación de la frecuencia de resonancia de dos láminas
vibrantes de una horquilla, cuando éstas entran en contacto con un líquido.
Esta variación es detectada por la electrónica interna y se utiliza para determinar el estado
de la salida.
2. RECEPCIÓN
Los detectores de nivel de la serie LD61N se suministran comprobados y listos para su
instalación y funcionamiento.
Asimismo, se suministran embalados para su protección durante el transporte y
almacenamiento.
Para manipular el detector, debe cogerlo siempre por el cabezal, nunca por la horquilla.
De la misma forma, no doblar ni modificar la horquilla, ya que podría dañar el detector de
forma irreparable.
3. INSTALACIÓN

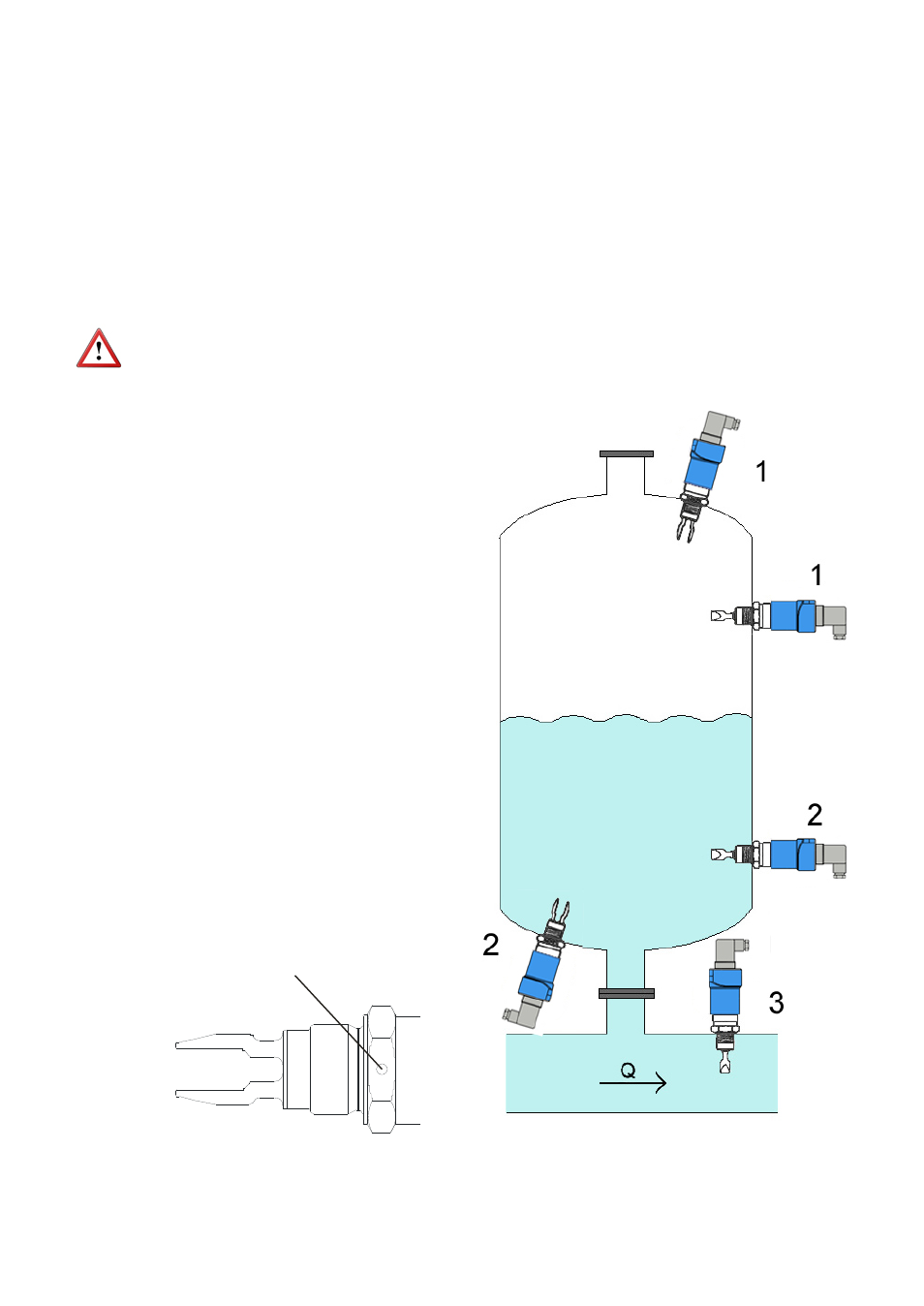

El detector LD61N puede funcionar
en cualquier posición. Los puntos de
inserción más usuales son los
indicados en la figura.
En los casos 1 el LD61N actúa como
detector de nivel máximo. En los
casos 2 como detector de nivel
mínimo y en el caso 3 como detector
de vaciado de tubería (por ejemplo
para la protección de una bomba).
Si el LD61N se instala en posición
horizontal, se recomienda que la
posición de las aletas del detector
s e a v e r t i c a l , p a r a e v i t a r
de p os i c i on es , s ob r et o do en
materiales de elevada viscosidad.
Para saber cual es la posición de las
aletas, el LD61N contiene una marca
en forma de círculo que en el caso
de instalación horizontal debería
quedar hacia arriba o hacia abajo.
Punto de
posicionamiento
Figura 1
