Una vez abierto el conector, pasar la manguera de cables a través del prensaestopas y
atornillar los cables interiores según el modo de funcionamiento deseado, tal como se
explica a continuación.
El modo de funcionamiento (detección de nivel máximo o mínimo) viene dado según
como se conectan los cables (ver página siguiente).
3
De la misma forma, cuando el detector es instalado en una zona donde hay caudal, debe
tenerse en cuenta su posición. Se instalará siempre de modo que las aletas queden
paralelas a la dirección del caudal como se indica en la Figura 1.

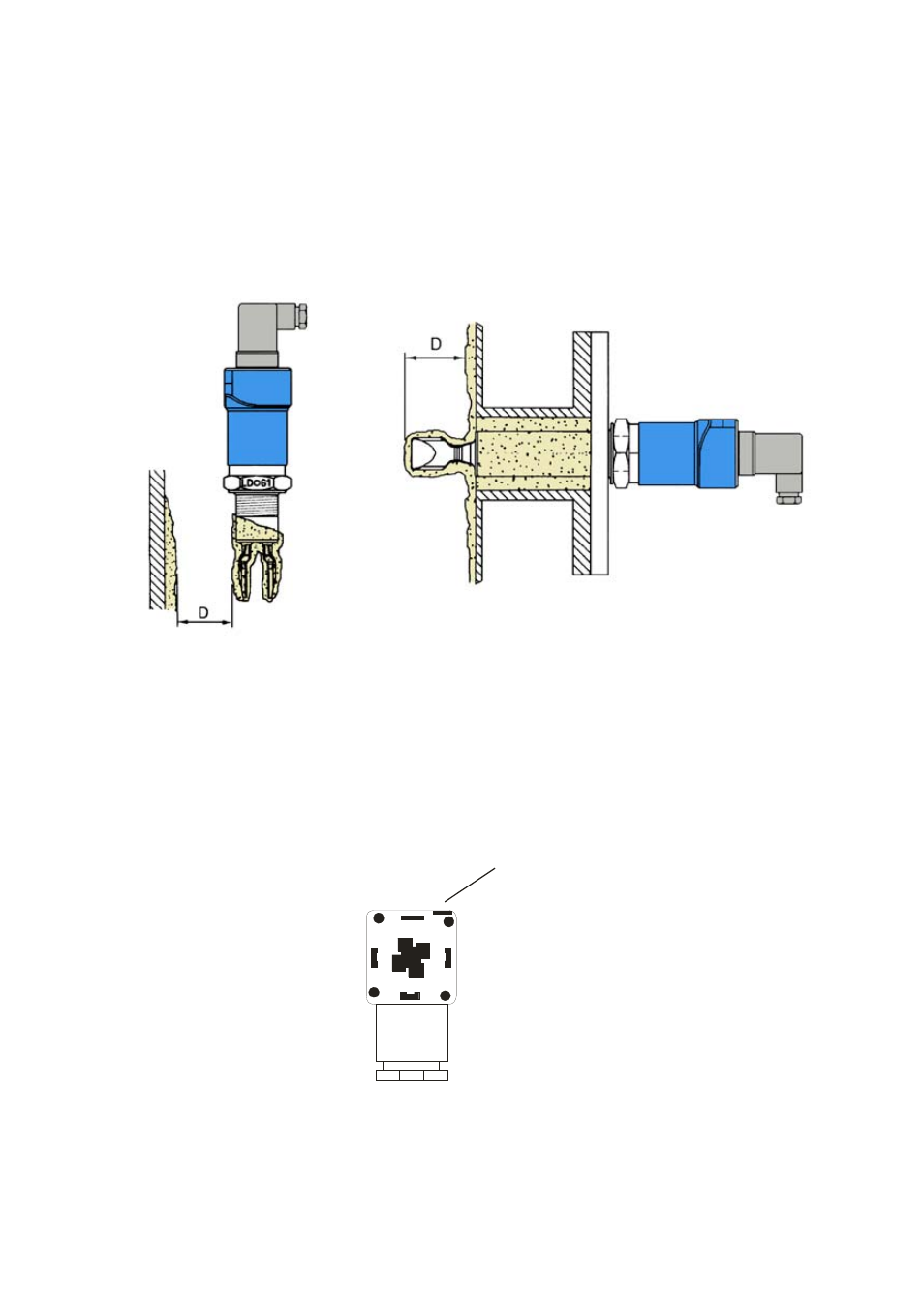

Si la viscosidad es alta también es necesario tener en cuenta que la horquilla no quede
demasiado cerca de un objeto (por ejemplo la pared del depósito. En estos casos es
preferible instalar un detector de mayor longitud (Figura 2).
Se recomienda que la salida del cable del conector sea hacia abajo. En el caso que se
requiera, se puede girar la posición de éste 90º, 180º o 270º. Para ello, debe abrirse el
conector (ver apartado conexión). Esta operación debe hacerse sin tensión en el
conector.
Ranura de apertura
4. CONEXIÓN
El LD61N puede ser instalado como detector de mínimo o de máximo nivel. La conexión
se realiza mediante un conector DIN 43650-A. La entrada de este conector es a través de
un prensaestopas PG-9. Se recomienda usar manguera eléctrica múltiple con secciones
de cable del orden de 0,5 mm
2
.
Para abrir el conector, debe desatornillarse el tornillo central. Seguidamente, debe
insertarse un pequeño destornillador en la ranura de la esquina (mirando el conector
hembra por el lado de los contactos).
Figura 2
