Tecfluid LC Series Manual del usuario
Página 3
3

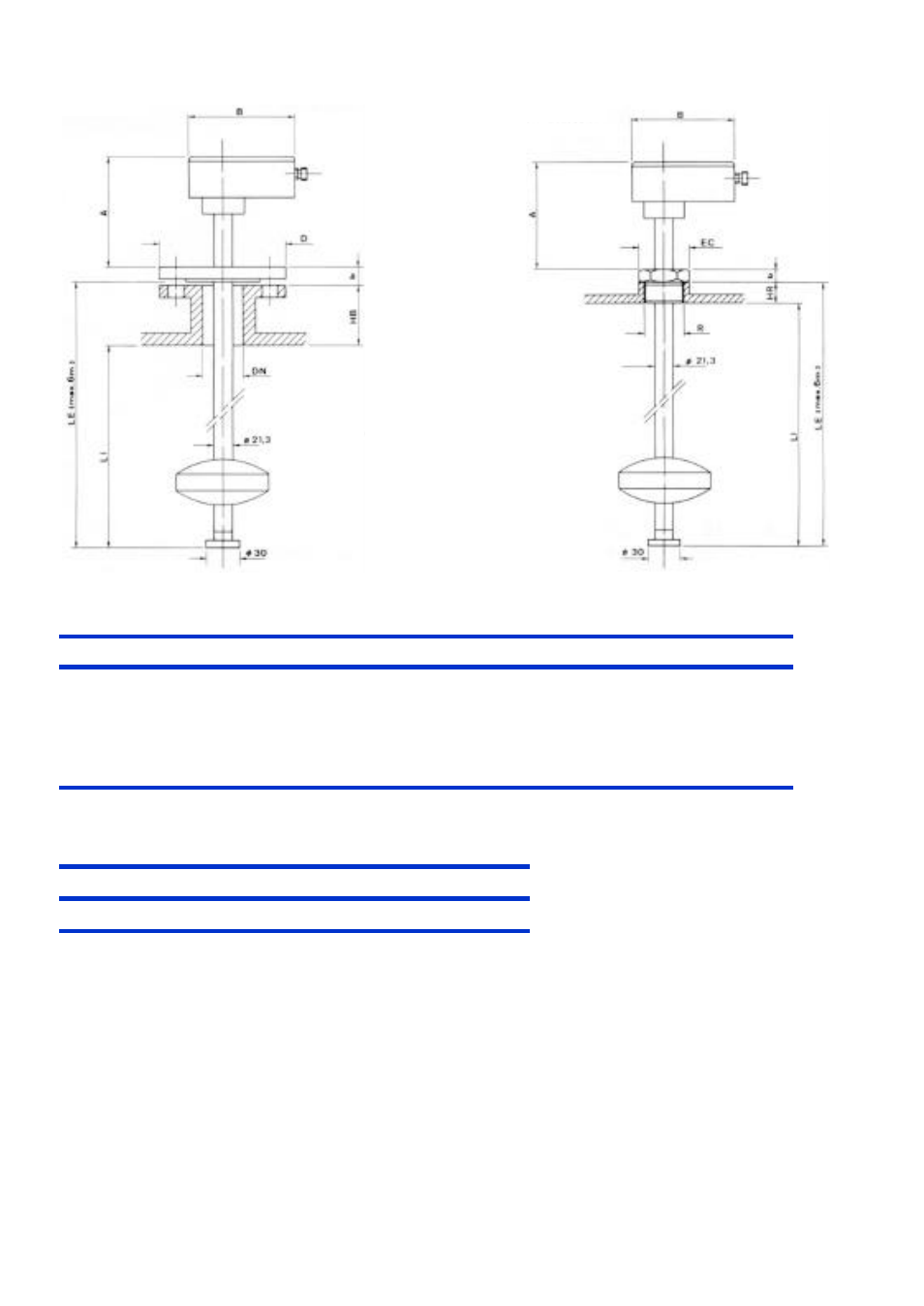

DIMENSIONES
LC-30
LC-31
LC-30
DN
PN
D
k
g
lxnº
b
A
B
HB
LE
LI
25*
40
115
85
68
14x4
18
160
125
40
40
150
110
88
18x4
18
160
125
100*
16
220
180
158
18x8
20
160
125
150*
16
285
240
212
23x8
22
160
125
Según depósito y
nivel a medir
LC-31
R
EC
b
A
B
HR
LE
LI
1 ½”
60
22
160
125
30
a indicar
( * bajo demanda )
Realizar el conexionado según el esquema adjunto.
Cuando la carga es inductiva, por ejemplo bobinas de relés o electro-válvulas, se deben proteger
los contactos del reed contra sobretensiones.
Con una alimentación de corriente continua, debe emplearse un diodo.
Con alimentación de corriente alterna, puede emplearse un circuito RC como el dado, aunque un
varistor (VDR) es mejor y mas fácil de seleccionar el valor correcto.
El VDR debe tener una tensión de conducción 1,5 veces mayor que la tensión alterna rms de
alimentación.
Los varistores especifican la tensión rms de trabajo, por ejemplo un varistor S05K25 tendrá 25
V
rms
de tensión de trabajo y una tensión de conducción de 39 V a 1 mA.
CONEXIONADO
