Datos técnicos
•
Montaje: Vertical.
•
Conexiones: Bridas DIN 2501 DN-40 PN-16.
Racord roscado R 1 ½” BSP.
(Otras bajo demanda).
•
Longitud de lectura: AISI-316 ... 6000 mm.
PVC, PTFE ... 2500 mm.
PVC, PTFE ... 6000 mm
(interior INOX).
•
Precisión: ± 2 mm.
•
Histéresis: ± 4 mm.
•
Presión de trabajo:
PN-16 AISI-316.
PVC, PTFE con interior AISI-316.
PN-10 PVC, PTFE.
•
Temperatura líquido:
-20ºC...+150ºC en AISI-316 y PTFE.
0ºC...+50ºC en PVC.
•
Temperatura ambiente:
-20ºC...+60ºC.
0ºC...+50ºC en PVC.
•
Densidad líquido: de 0,45 a 3 kg/l.
•
Viscosidad líquido: Hasta 1500 cSt (1,8 x 10
-4
m²/s).
•
Automatismo: Reed 1 A 220 V.
(máximo 9, distancia mínima 20 mm)
Conforme a la Directiva 73 / 23 / CEE
Norma EN 61010-1
2

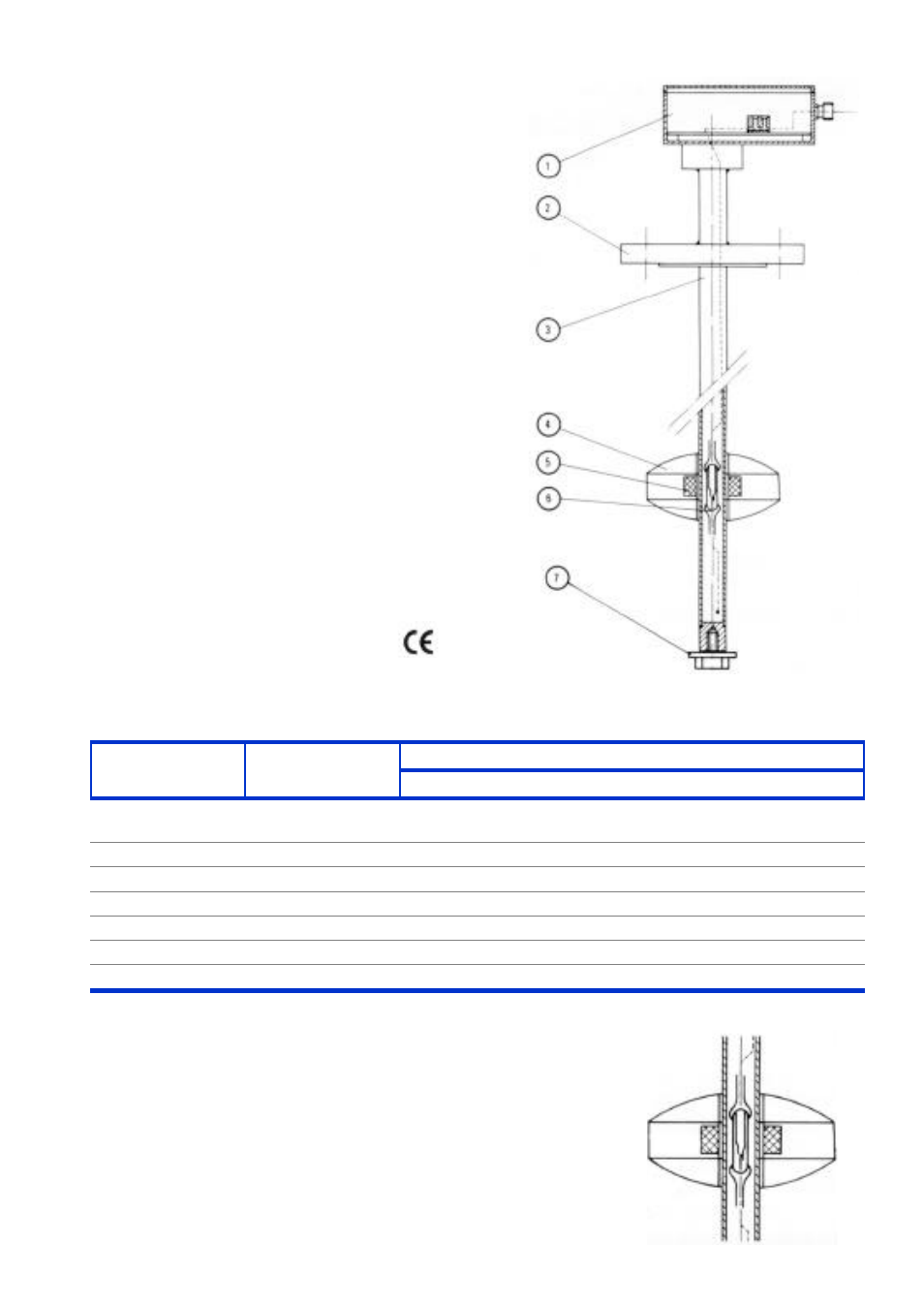

Nº Pieza Materiales
LC-.../INOX LC-.../PVC LC-.../PTFE
1 Caja conexionado
Hirschmann/
Aluminio
Hirschmann/
Aluminio
Hirschmann/
Aluminio
2 Unión AISI-316 PVC PTFE
3 Tubo guía AISI-316 PVC PTFE
4 Flotador AISI-316 PVC PTFE
5 Imán Alnico Alnico Alnico
6 Reed - - -
7 Tope AISI-316 PVC PTFE
CONSTRUCCIÓN
FUNCIONAMIENTO
En el interior de un tubo guía, se ha montado a la altura
conveniente, un contacto reed que actúa de automatismo.
Las variaciones de nivel, desplazan al flotador que
mediante el campo magnético, actúa sobre los reeds.
El número de reeds es de 9 como máximo.
