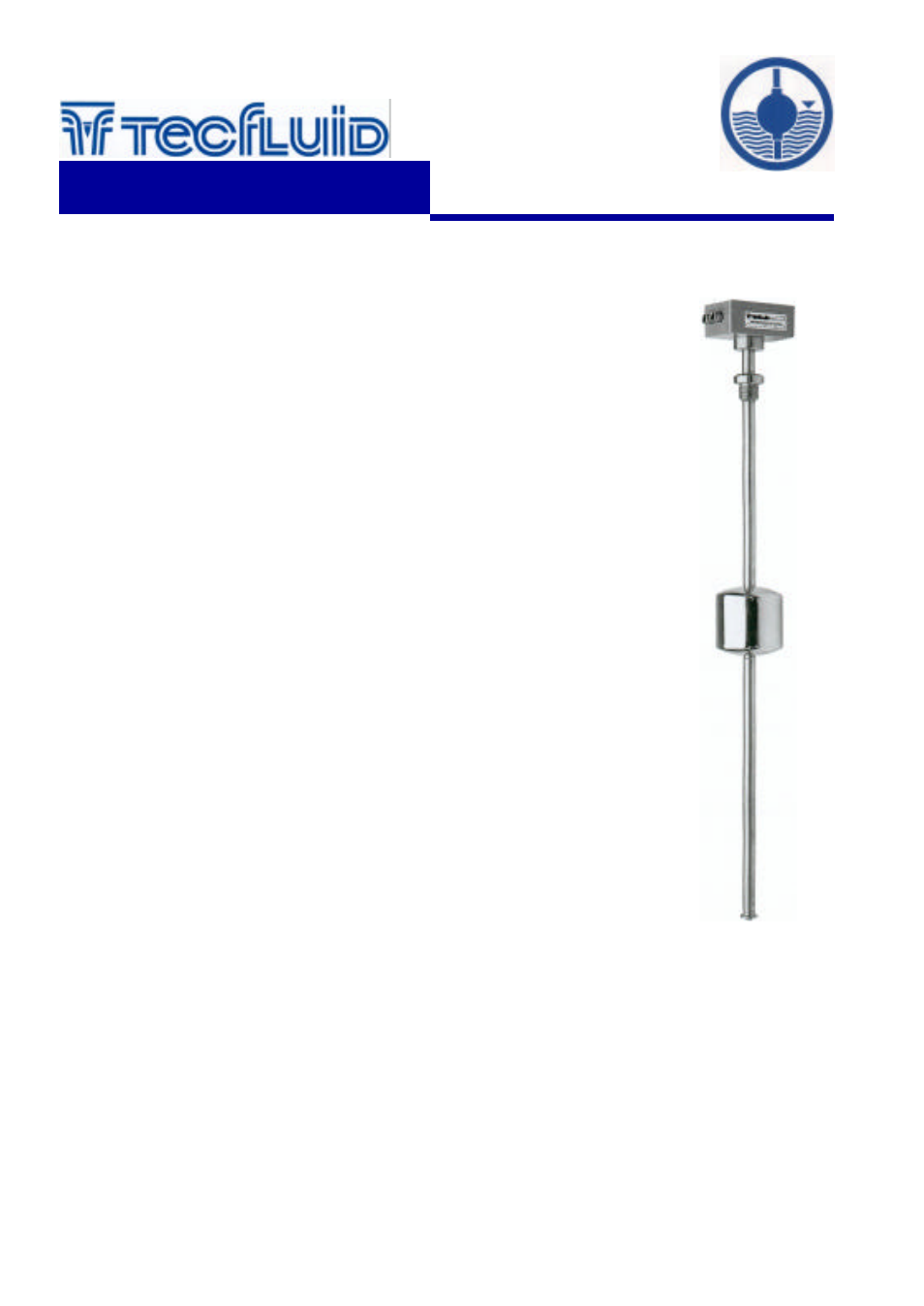

Tecfluid LC Series - Manual

LC-30 / LC-31 / LC-M11 / LC-M12
Detector de Nivel
por Flotador
Serie
Manual de Instrucciones
RECEPCIÓN
Comprobar que el transmisor de nivel está mecánicamente correcto,
efectuando la siguiente inspección:
−
El flotador (4) se desliza en toda la longitud del tubo guía (3) (hacerlo
de forma suave, acompañando al flotador manualmente).
−
El tubo guía (3) no tiene golpes y no está doblado o curvado.
−
El tope final (7) del tubo guía está correctamente montado.
Comprobar, mediante tester, que al desplazar manualmente el flotador,
actúa el reed de contacto cambiando la señal de NA a NC
(conexionado según esquema adjunto).
Comprobar que los puntos donde cambia la señal del reed son
aproximadamente los solicitados. (Altura del automatismo según el
nivel).
Comprobar que la densidad del flotador es inferior a la densidad del
líquido a controlar, y la posición superior (UP) grabada en el flotador es
correcta.
INSTALACIÓN
La posición de trabajo es vertical, con variación del nivel de abajo hacia
arriba o viceversa.
Montar la junta de cierre en la brida o en la rosca de unión.
Introducir con cuidado el flotador por la boca de unión, hasta que la
brida o la rosca del medidor de nivel quede acoplada a la del deposito.
Fijar la brida por medio de los tornillos correspondientes.
En caso de rosca, girar hasta llegar a tope, No efectuar fuerzas
superiores a 60 Nm.
C-MI-LC30 Rev.: 0
instrumentación
para fluidos
AUTOMATISMOS REED
Existen varias posibilidades de funcionamiento.
Las empleadas en nuestros automatismos de
nivel son la serie RSC, y la serie BI-ESTABLE
RBC.
La diferencia básica entre ambos modelos es la
forma de dar y mantener la señal del
automatismo según el proceso a controlar.
Serie RSC
Son automatismos tipo reed sin memoria,
actúan solamente en presencia del campo
magnético del flotador. Si éste se desplaza
hacia nivel superior o inferior vuelve a su
estado inicial sin poder precisar el sentido de
modificación del nivel.
Solamente se mantiene la señal en el punto del
automatismo si se instala un tope que impide el
paso del flotador, y mantiene la posición
aunque varíe el nivel.
Serie RBC
Son automatismos que mantienen en memoria
la polaridad y sentido de paso del campo
magnético del flotador, manteniendo la señal
una vez rebasada la situación del
automatismo.
Este sistema permite con un solo flotador
actuar sobre uno o varios automatismos
sabiendo la posición y sentido de variación del
nivel.
