5 MANTENIMIENTO
5.1 De la caja indicadora

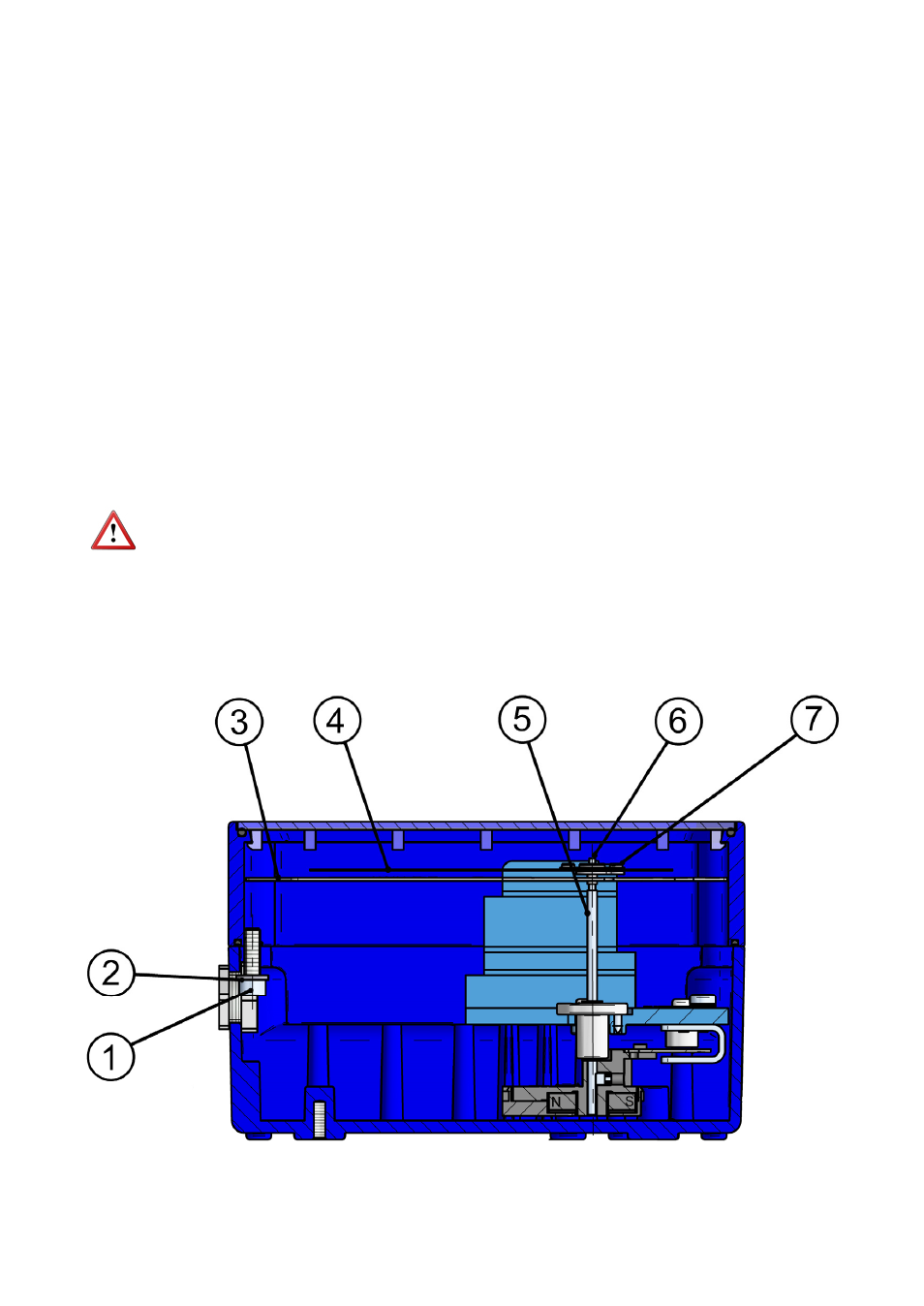

Para desmontar la tapa de la caja indicadora, quitar los cuatro tornillos "allen" M5 (1) y las
arandelas de plástico (2) situadas en la parte posterior de la caja.
Si a la recepción del instrumento se detectan anomalías en su funcionamiento comprobar
los siguientes puntos:
a) La aguja indicadora (4) roza sobre la escala de lectura (3).
Puede suceder si el caudalímetro ha sufrido golpes o caída.
Se debe enderezar la aguja doblándola suavemente hasta separarla de 2 a 3 mm de
la superficie de la escala de lectura (3).
b) La aguja indicadora (4) no marca el 0 de la escala.
Colocar el caudalímetro en la posición real del trabajo encima de una mesa no
magnética. Si al desplazar el disco medidor la aguja se desplaza pero no retorna a 0,
se comprobará que el bulón (6) está bien fijo con el eje (5). Si no es así se procederá
a fijar el bulón (6) en la punta cónica del eje mediante un suave y cuidadoso golpe.
Seguidamente hacer coincidir la aguja indicadora con el 0 de la escala mediante el
tornillo frontal de ajuste (7) de la propia aguja indicadora, haciendo girar a derecha o
izquierda según conveniencia.
Atención, sujetar el eje (5) de tal forma que no se doble o dañe.
Comprobar que no existe ningún roce entre el sistema móvil de la aguja y cables de
conexionado a automatismos o transmisores.
Cerrar la caja indicadora con las cuatro arandelas y tornillos.
