4 INSTALACIÓN
Para el modelo DP65, hasta DN300, la instalación se realiza entre bridas.
El modelo DP500, de DN250 a DN500 incorpora bridas.

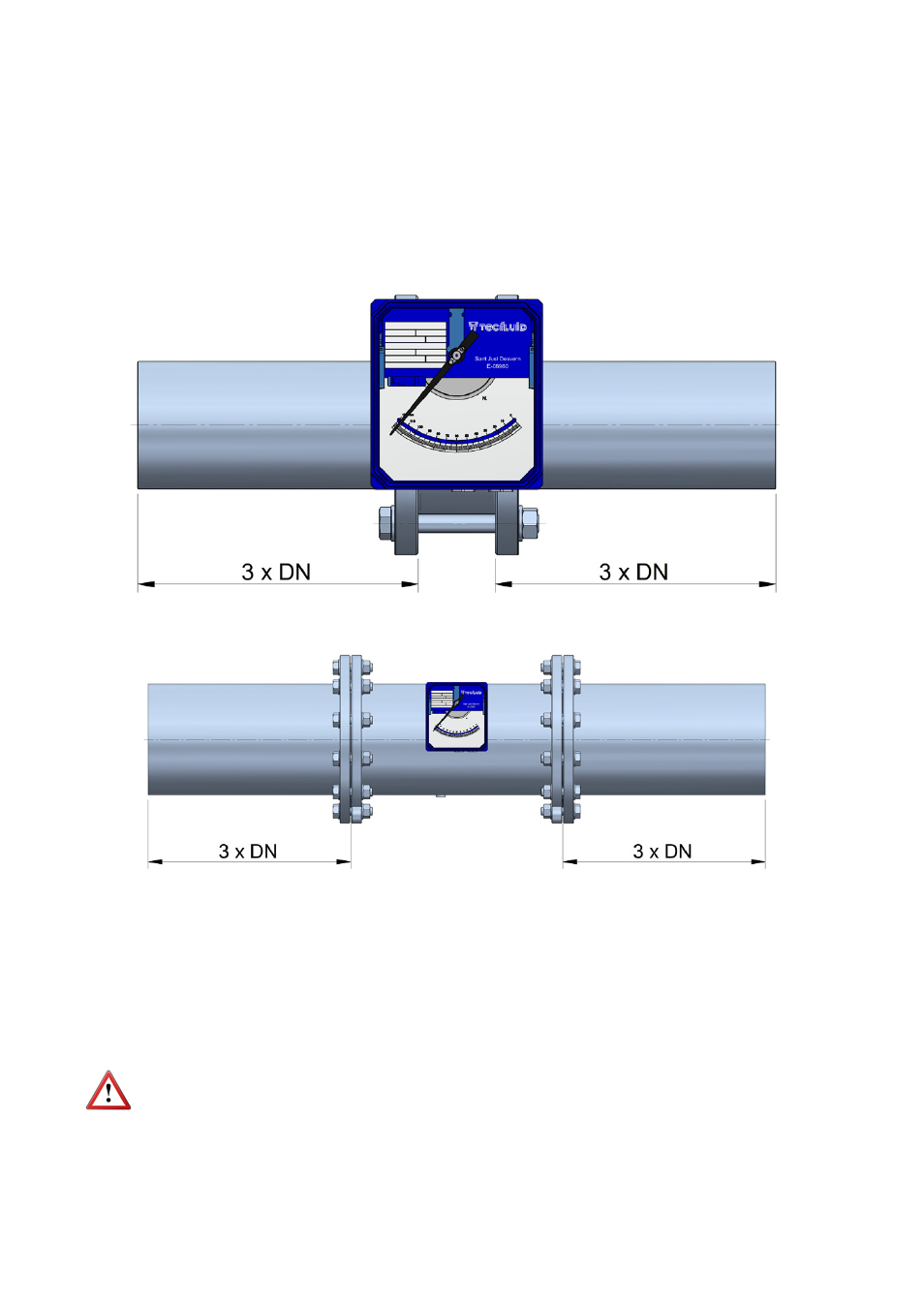

4.1 Tramos rectos
La instalación debe cumplir las distancias mínimas de tramo recto de tubería antes y
después del medidor, sin derivaciones ni válvulas, o codos. Para líquidos, estas
distancias son equivalentes a 3 veces el DN, y para gases a 8 veces el DN.
4.2 Juntas
Las juntas deben ser adecuadas al producto y deben estar rigurosamente centradas.
Se recomienda emplear juntas con un diámetro interior entre 5 y 10 mm mayor que el
diámetro nominal del caudalímetro. De esta forma se evita la posibilidad de reducción del
paso del fluido cuando se aprietan los tornillos de la brida aplastando la junta.
Una junta no adecuada puede causar errores de medición o roce de la junta con el disco
de choque.
4.3 Diámetro interno de la tubería
El diámetro interno del tubo y el del caudalímetro deben coincidir. En caso contrario
pueden producirse desviaciones en la medida de caudal.
