4
1 PRINCIPIO DE FUNCIONAMIENTO

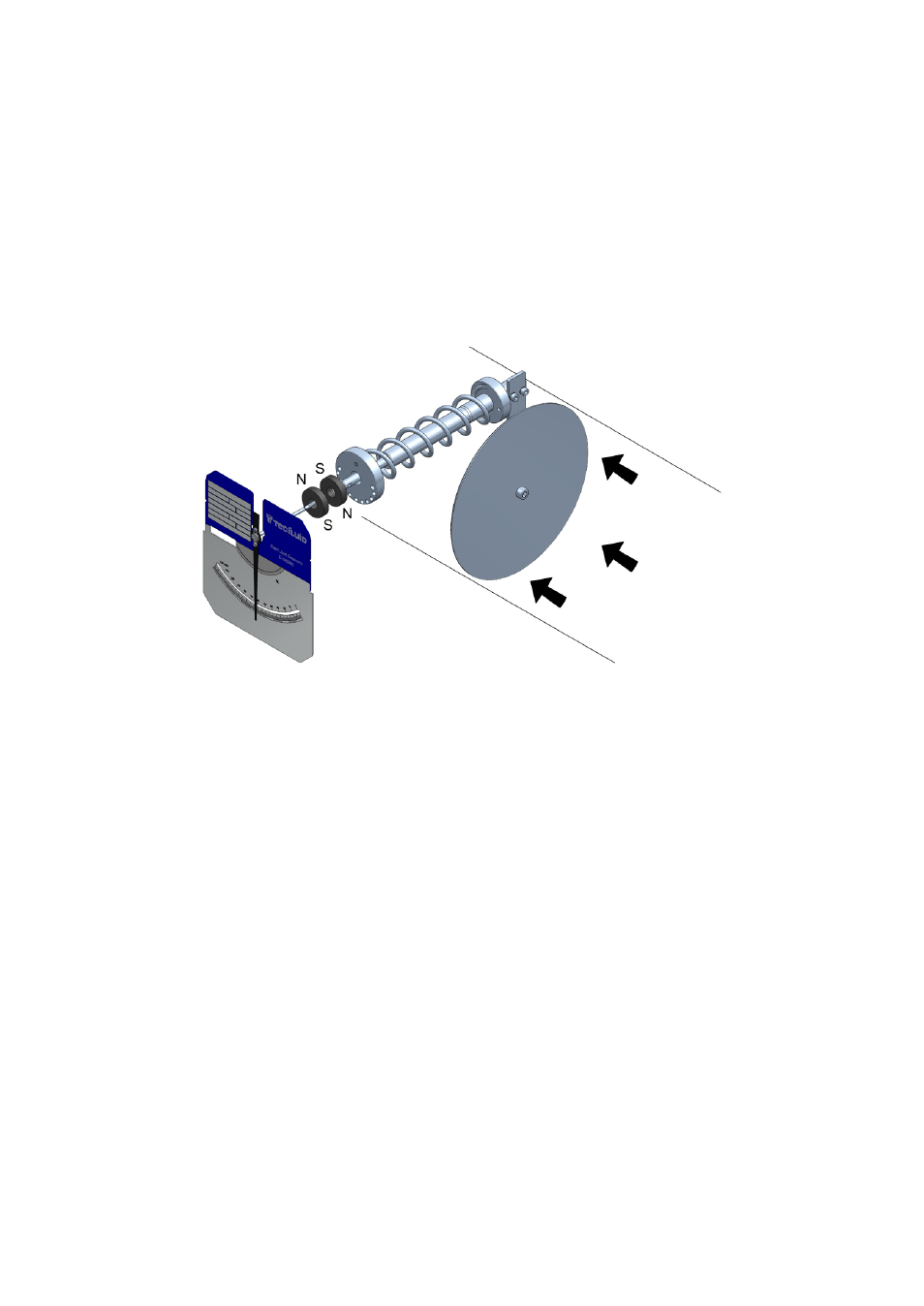

Un caudalímetro de disco de choque se basa en la medición indirecta de la fuerza que se
ejerce sobre un disco suspendido en el trayecto donde circula un fluido a una cierta
velocidad.
El disco esta sostenido mediante un eje perpendicular a la dirección del fluido, por lo que la
fuerza aplicada por este repercute en la rotación de dicho eje. A su vez, un muelle adosado
al eje se opone al giro de este. La fuerza aplicada sobre el muelle se iguala a la fuerza
ejercida por el fluido, obteniéndose un punto de equilibrio del ángulo de giro del disco que
equivale a un caudal.
2 RECEPCIÓN
Los medidores de caudal serie DP se suministran calibrados, listos para su instalación y
funcionamiento.
Los medidores se suministran con su correspondiente manual de instrucciones, para su
instalación y uso, y convenientemente embalados para su transporte y almacenamiento.
Asimismo, los discos llevan elementos de fijación, que deben ser retirados antes de la
instalación.
2.1 Desembalaje
Desembalar con cuidado el instrumento, eliminando cualquier resto de embalaje que
pudiera quedar en el interior del sensor.
Comprobar que al desplazar manualmente el disco medidor, se aprecia que el muelle
ofrece una resistencia, y que la aguja indicadora se desplaza libremente sobre la escala
graduada. Al dejar el disco en situación de reposo, la aguja indicadora debe retornar a 0.
2.2 Temperatura de Almacenamiento
-20ºC ... +60ºC
3 MANIPULACIÓN
Debe realizarse siempre con cuidado y sin golpes.
