C3X Lumis HOST
7
eS
pañ
OL
COLOCACIÓN DE LAS 2 UNIDADES
el sistema C3X Lumis HOST consta de dos unidades sepa-
radas (HOST y el proyector C3X Lumis), cada una de ellas
dotada de un cable de alimentación y conectadas entre sí
mediante un cable de fibras ópticas de 20 m de longitud. La
posición ideal del sistema HOST es en la balda de un mue-
ble. Cuide de que la superficie de apoyo sea estable y que
alrededor de la unidad haya un espacio suficiente para una
adecuada ventilación (al menos 3 cm). Coloque el proyector
sobre una superficie estable o utilice el soporte (opcional) para
la instalación fija de techo.
! ATENCIÓN:
en caso de instalación de techo mediante el soporte de
suspensión, siga escrupulosamente las instrucciones y
normas de seguridad incluidas en el embalaje del soporte.
Coloque el proyector a la distancia deseada respecto a la
pantalla: el tamaño de la imagen proyectada depende de
la distancia entre el objetivo del proyector y la pantalla, y
del zoom óptico seleccionado. Vea el capítulo SeTUp para
más detalles.
CONEXIÓN DE LAS DOS UNIDADES
La conexión entre las dos unidades se realiza mediante un
cable que contiene tres fibras ópticas, cada una de las cua-
les termina en un conector LC. La longitud estándar del ca-
ble (20 m), permite efectuar las instalaciones más difíciles.
Durante la instalación del cable de fibras ópticas:
ponga especial cuidado al manejar las fibras: maneje •
el cable solo por encima del punto de separación de
las fibras. No ejerza ninguna tracción sobre las fibras o
sobre los conectores, sino solo sobre el cable.
Retire el tapón de protección que recubre la clavija solo •
en el momento de la inserción en el conector: si esta
entrase en contacto con otros cuerpos, podría sufrir
daños y quedar inservible.
Introduzca con especial cuidado las fibras en los co- •
nectores correspondientes, que se encuentran en el
panel posterior del sistema HOST y en la parte poste-
rior del proyector.
Cuide de que las fibras no estén intercambiadas: haga •
coincidir los números indicados en las fibras con los de
los conectores.
Compruebe que los conectores estén introducidos co- •
rrectamente.
asegúrese de que el cable, en su recorrido, no supon- •
ga un obstáculo para las personas.
Cuide de que no se formen nudos en el cable y que, •
cuando se curve, describa un arco con un radio de al
menos 2 cm.
6 INSTALACIÓN
evite que se pueda tirar del cable o arrancarlo: esto •
podría provocar no solo la desconexión de los conec-
tores, sino también daños a estos.

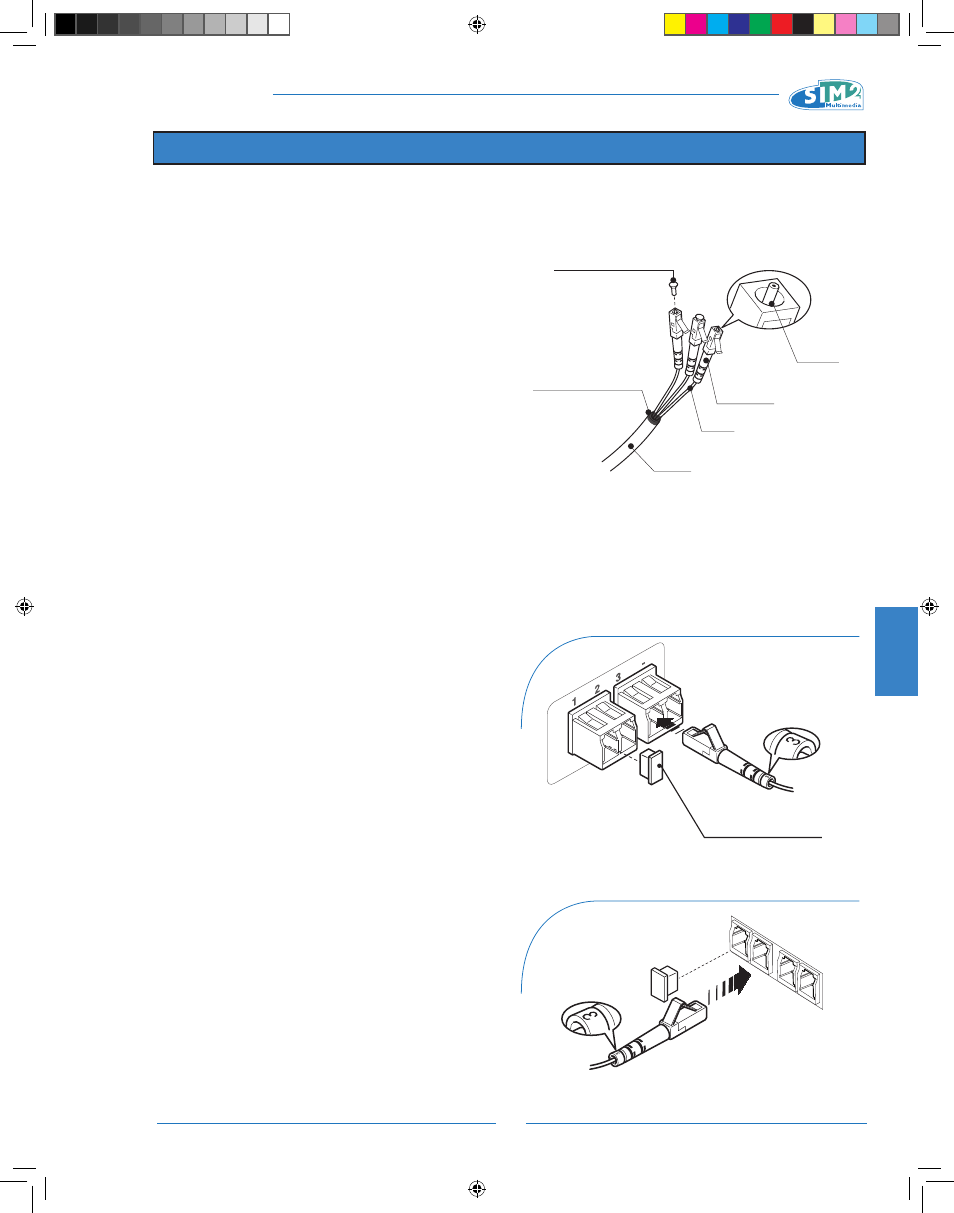

Tras retirar los tapones de protección, colocados tanto en
los conectores de las fibras como en los conectores del pa-
nel, introduzca con cuidado las fibras en los conectores co-
rrespondientes, haciendo coincidir los números indicados
en cada uno de los elementos (Fig.8-9). ponga el máximo
cuidado al manejar las fibras ópticas y los conectores.
Tapón de protección
Clavija
Conector
Fibra
punto de separación
de las fibras
Cable
SISTEMA HOST - Conexión de Fibra Óptica
Tapón de protección
PROYECTOR - Conexión de Fibra Óptica
1
2
3
-
