Página 17

El usuario también puede adquirir el cable 2 en 1 opcional de control del cajón
efectivo para controlar dos cajones de efectivo en 1 puerto. Tiene un conector
de 6 pines en un extremo y dos conectores de 8 polos en el otro. El conector de
6 polos se debe insertar en el conector marcado como “CR”, que se encuentra
en la zona de E/S del sistema. Cada conector de 8 polos se debe insertar en el
conector marcado como "cable de señal desde la impresora de punto de venta"
que se encuentra en la parte posterior de uno de los cajones de efectivo.

CONEXIÓN DE LOS CABLES

Para tener la unidad principal montada con la base preparada para su uso,
conecte todos los cables necesarios a los conectores apropiados. Asegúrese de
que cada conector se encuentra conectado al puerto correcto con la orientación
correcta. Los daños debidos a una operación de desconexión incorrecta no
están cubiertos por la garantía del producto.


Algunos conectores como el COM3/4, LAN o CR deben insertarse con
cuidado hasta oír un clic. Se recomienda atornillar los conectores como el
COM1/2 y VGA en el lugar, una vez asentados.

Vuelva a ajustar el ángulo de inclinación de la pantalla para obtener una mejor
visualización. Conecte los cables a los dispositivos externos adecuados a través
de la salida del cable de la parte inferior de la base. Asegúrese de que cada
conector está conectado al dispositivo adecuado de la forma correcta.

PRECAUCIÓN: Al llevar a cabo la inserción o extracción de los

conectores, sostenga siempre la cabeza del conector en vez de
tirar del cable. De lo contrario, podría dañar el cable y el
conector, lo que se considera una destrucción artificial y no
está cubierta por la garantía.

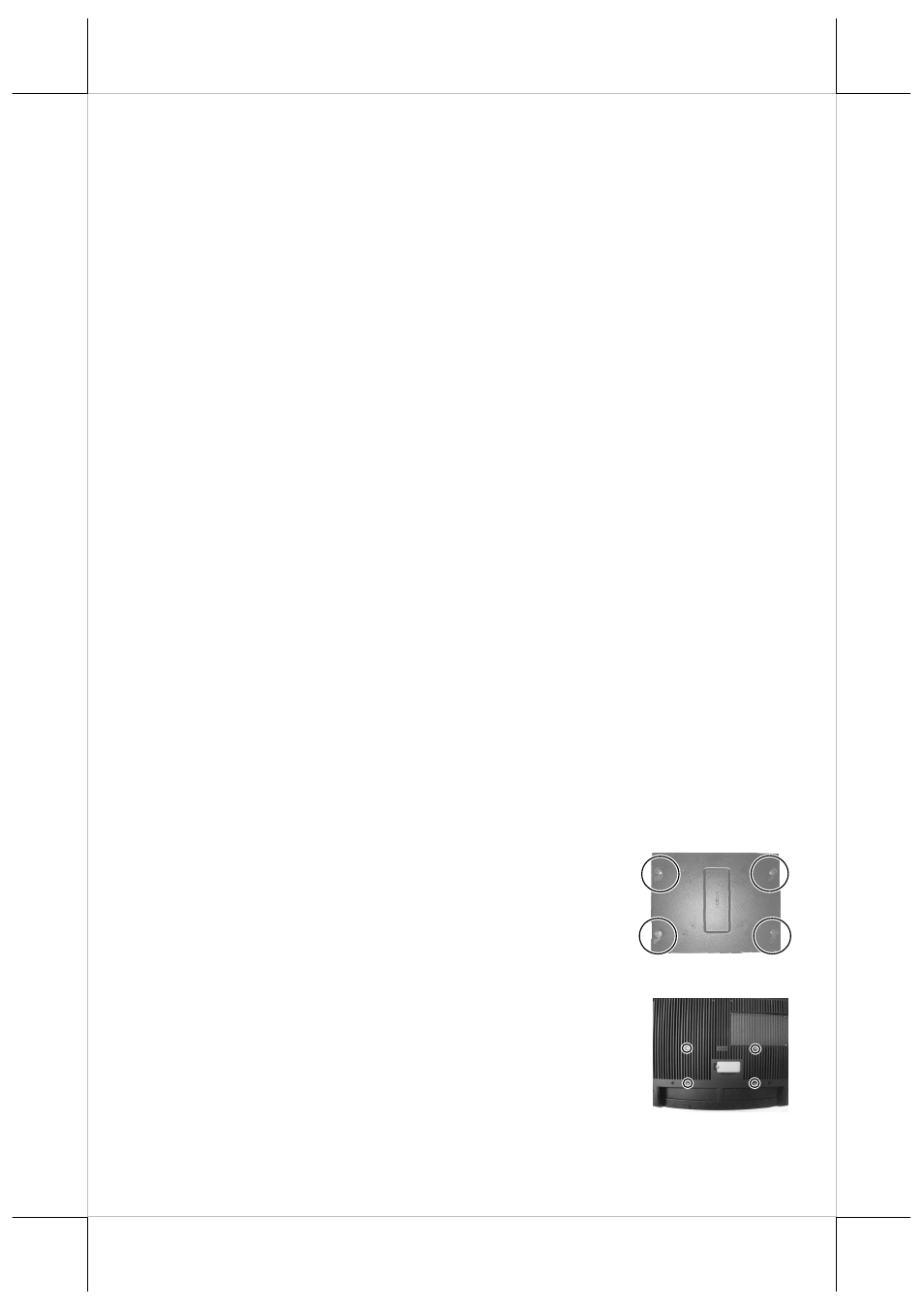

MONTAJE EN PARED

El modelo de montaje en pared se suministra sin
ninguna base, pero con un kit de montaje en pared. Siga
la guía de instalación que acompaña al soporte para
fijarlo a la pared y después colgar la unidad principal
utilizando el juego de clavijas en los agujeros
correspondientes del soporte de montaje en pared.

Tenga en cuenta que ya que no hay base para el modelo de
montaje en pared, no puede haber instalados ningún
dispositivo de base ni ningún kit de montaje de base. El área necesaria para el
montaje en pared viene determinada por la dimensiones de la unidad principal

WB-6000VB
