alimentación CC de +5 V en el puerto COM de la unidad principal para el kit
de actualización si se utiliza el modelo de interfaz de serie. La fuente de
alimentación del puerto de E/S se debe desactivar si ya no admite estos
dispositivos específicos, de lo contrario, cualquier daño o pérdida causados
por este hecho quedarán fuera de la garantía del producto.
2. Para la segunda pantalla LCD
Hay dos partes del soporte LM-2312/LM-8035 que se
deben combinar durante el proceso de instalación;
consulte los siguientes pasos para montarlas
correctamente.

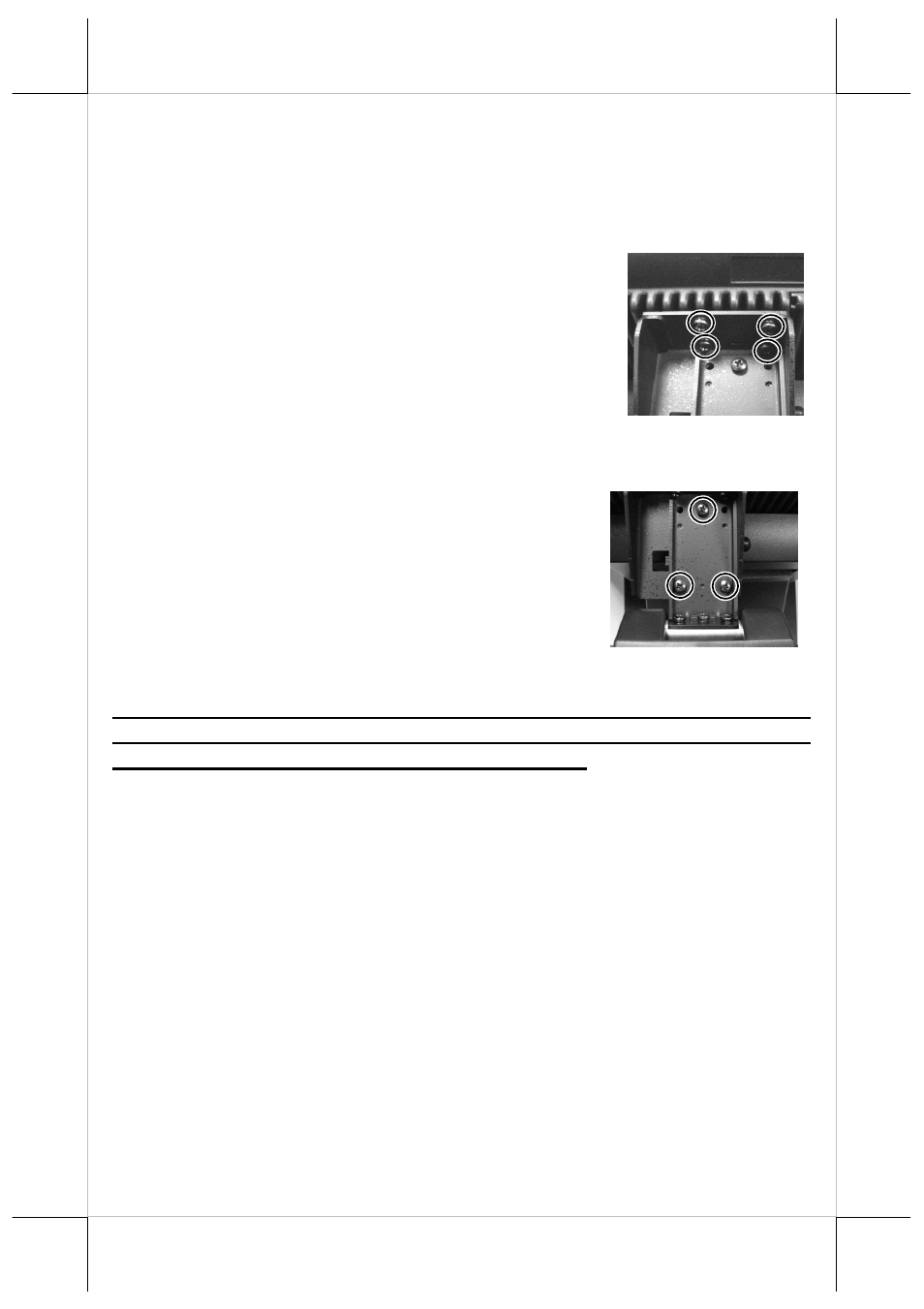

Extraiga el soporte de unión y utilice los 4 tornillos
largos que se adjuntan para sujetar el soporte a la
cubierta posterior de la unidad principal, que aparece con un círculo en la
imagen de la derecha.
A continuación, sostenga el monitor e intente unirlo
con el soporte, que se acaba de fijar a la unidad
principal y apriete estos 3 tornillos cortos, que se
muestran con un círculo en la imagen derecha.
A continuación, conecte el cable VGA al puerto LM
VGA y dirija el cable VGA a través de la salida del
cable de la base hacia los puertos VGA del sistema.
Nota: Cuando la serie KS-6915/6917/7215/7217 venga equipada con un
segundo monitor LCD de 15” de la serie LM-80X5, el adaptador de
alimentación se deberá actualizar de 60 W a 80 W.
CONEXIÓN DEL CAJÓN DE EFECTIVO
(OPCIONAL)
El conector RJ11 del área de E/S de un sistema de KS-6915/6917/7215/7217
se puede utilizar para controlar la mayoría de los cajones de efectivo comunes
disponibles en el mercado. Sin embargo, es más recomendable utilizar Posiflex
CR-2200, CR-2210, CR-3100, CR-4000, CR 4100 o CR-6300 que aseguran
que se logre un mejor cumplimiento de operación del mecanismo de apertura y
de supervisión del estado al abrir el cajón.
Este cable del cajón de efectivo tiene un conector de 6 pines en un extremo y
un conector de 8 polos en el otro. El conector de 8 polos debe insertarse en el
conector del cajón de efectivo marcado como “Señal”. El conector de 6 polos
se debe insertar en el conector marcado como “CR”, que se encuentra en la
zona de conexión principal del sistema.
