Página 13

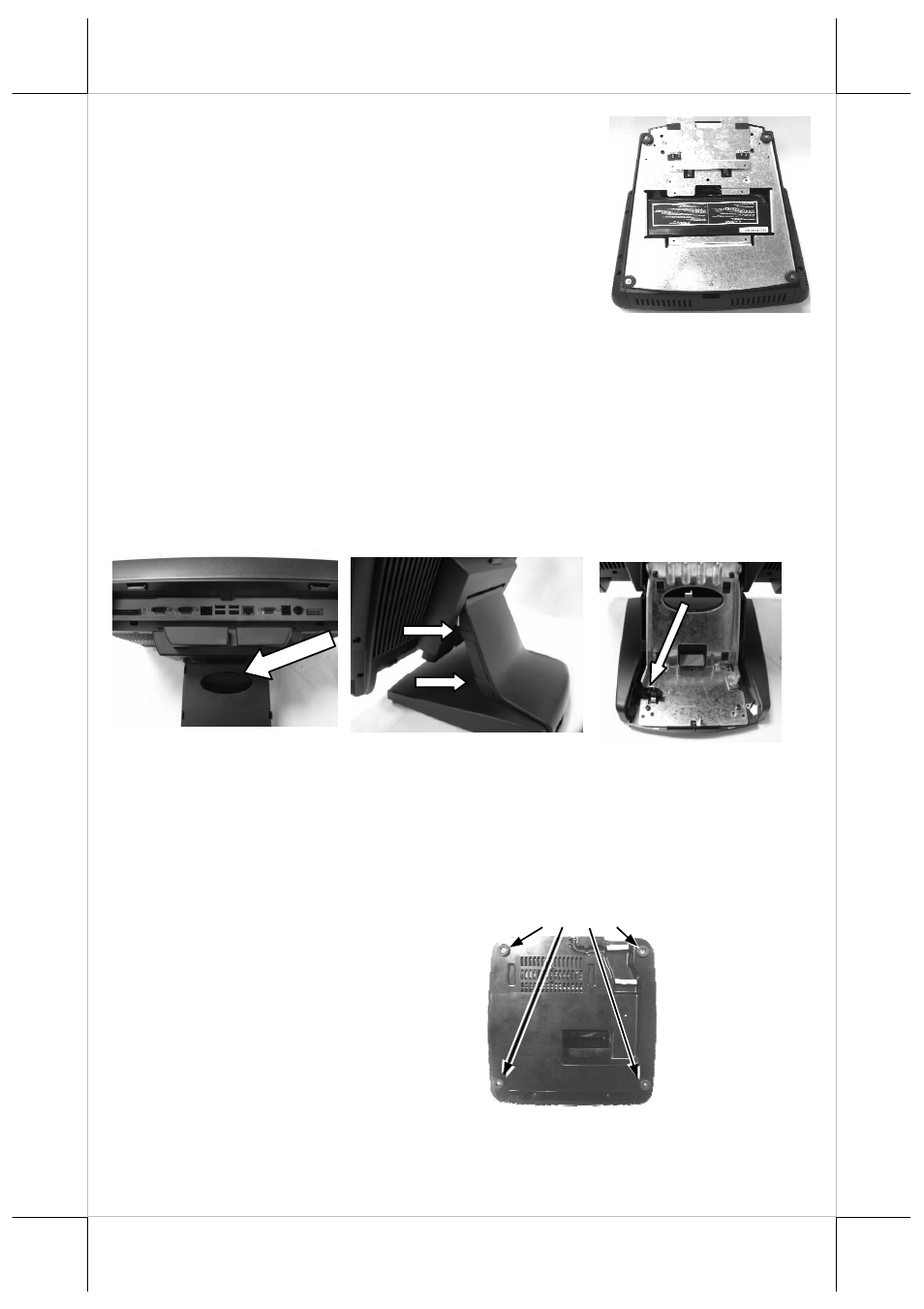

insértelo en un orificio marcado por un círculo en la
imagen y utilícelo para sostener el cable de la batería.
La batería SAI quedará en su lugar cuando la placa
inferior se vuelva a atornillar. En cuanto al modelo de
base superdelgada de 6ª generación, extraiga el
soporte de la batería SAI de la parte inferior de la
base en vez de la placa inferior, como se muestra en
la imagen de la derecha.
PASO DEL CABLE DESDE ABAJO
Para base delgada de
6ª generación
Dirija todos los cables a través del paso de cables hacia la unidad principal al
realizar el montaje en escritorio. Tire del bloqueo de compresión para abrir la
cubierta posterior de la base. Mantenga los cables juntos con un sujetacables.
Pase todos los cables a través de la salida del cable hacia las conexiones
externas.
ABRIR LA BASE
Para bases de 5ª generación
Sujete la base ajustable y gire la parte inferior hacia arriba para verla. Quite los
tornillos de fijación de los pies de goma para abrir la parte inferior de la placa,
como se muestra en la imagen de la derecha.
El interior de una base de ejemplo se
verá como la imagen de abajo, con los
elementos enumerados en la lista. Sin
embargo, el contenido del interior
podría variar dependiendo de los
elementos opcionales instalados en ese
momento.
Tornillos de fijación
Parte inferior
de la base
