41
INSTALACIÓN (cont.)
Conexión de las señales de advertencia
(Señal de salida) (cont.)
Conexión de la señal de advertencia al CMW30 (cont.)

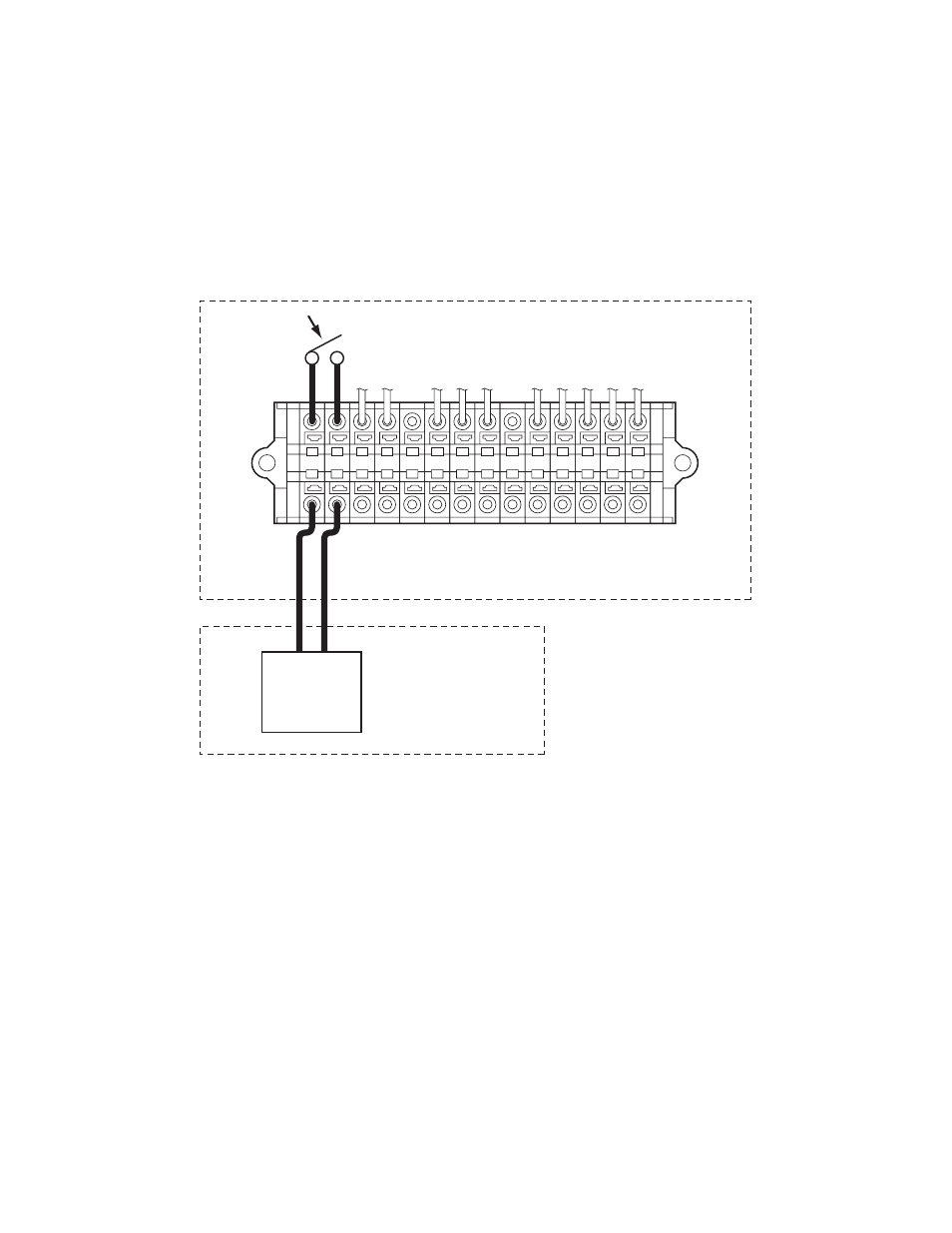

4. Conecte los cables de señal de advertencia al terminal L+ y L- en la caja de
control de la unidad según las etiquetas que se muestran a continuación.
L– L+ E– E+ G4 C4 P RC Y1 Y2 G G1
TERMINAL DE LA UNIDAD
DISPOSITIVO DE ADVERTENCIA
SEÑAL DE ENTRADA
CONTACTOR DE SALIDA DEL RELEVADOR
ILL00477-00
