17
INSTALACIÓN (cont.)
Montaje de CMW30 a una estructura de techo (cont.)
Ejemplo de montaje sin pallet (cont.)

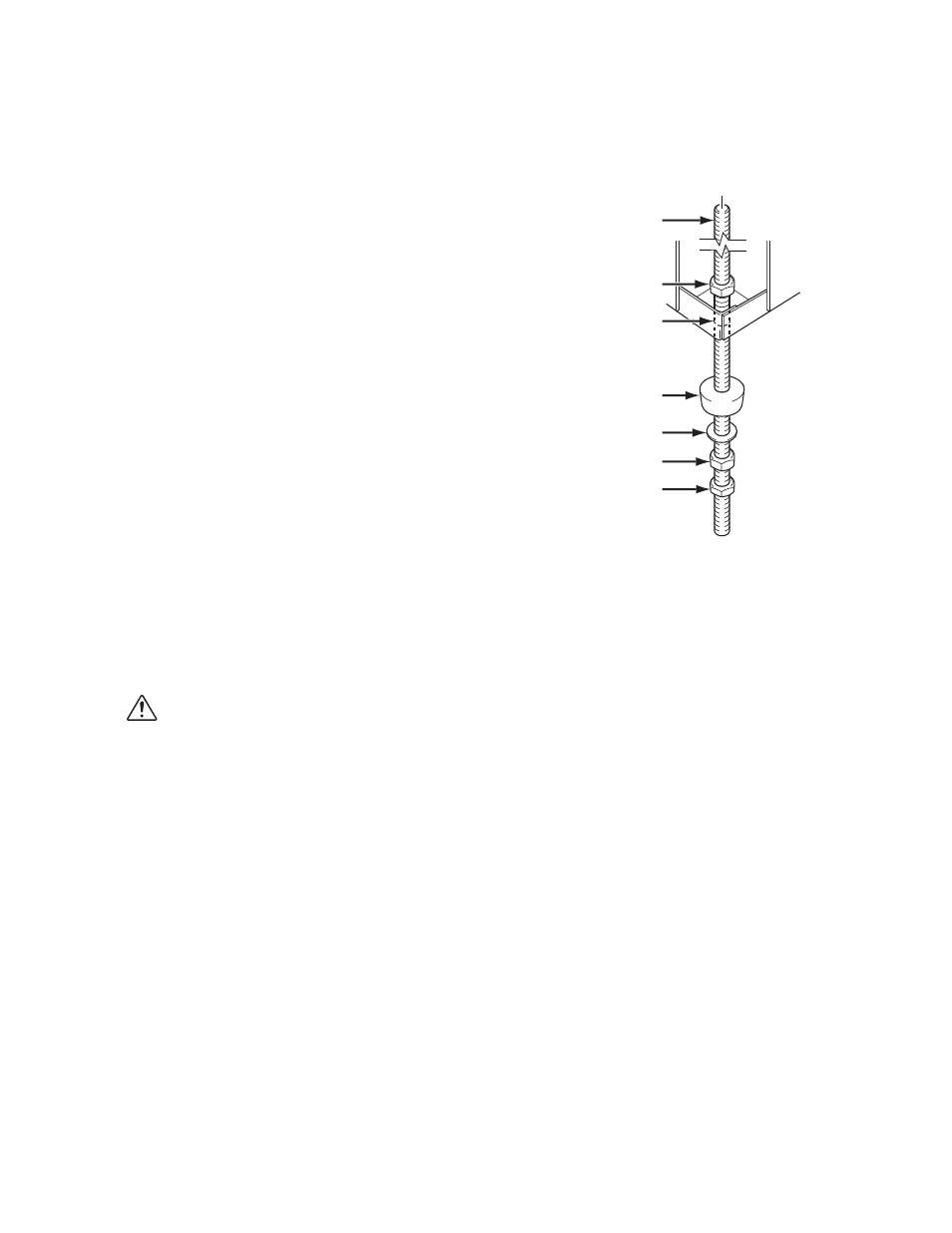

4. Inserte las varillas de
suspensión a través de los
orificios de montaje de la
unidad. Luego, instale los
aisladores de vibración, las
arandelas, las tuercas
(parte media) y las
contratuercas (parte
inferior) al mismo nivel para
las cuatro posiciones de
montaje.
5. Baje lentamente el montacargas.
6. Asegúrese de que la unidad esté nivelada. El nivel deberá tener una
inclinación menor a 2º. Si la unidad no está nivelada, alinee la tuerca (parte
media) para nivelar.
PRECAUCIÓN: Si el nivel tiene una inclinación mayor a 2º, puede
haber fugas de agua de condensación.
7. Ajuste la contratuerca (parte inferior).
Ajuste el torque de la contratuerca: Apróx. 3.02 pies•lbf (4.1 N•m)
8. Ajuste la tuerca (parte superior) a mano hasta que esté asegurada contra el
armazón base.
VARILLA DE
SUSPENSIÓN
TUERCA (parte superior)
ORIFICIO DE MONTAJE
AISLADOR
DE VIBRACIÓN
ARANDELA
TUERCA (parte media)
CONTRATUERCA
(parte inferior)
ILL00448-00
