33
INSTALACIÓN (cont.)
Conexión del controlador para montaje en pared
provisto (cont.)

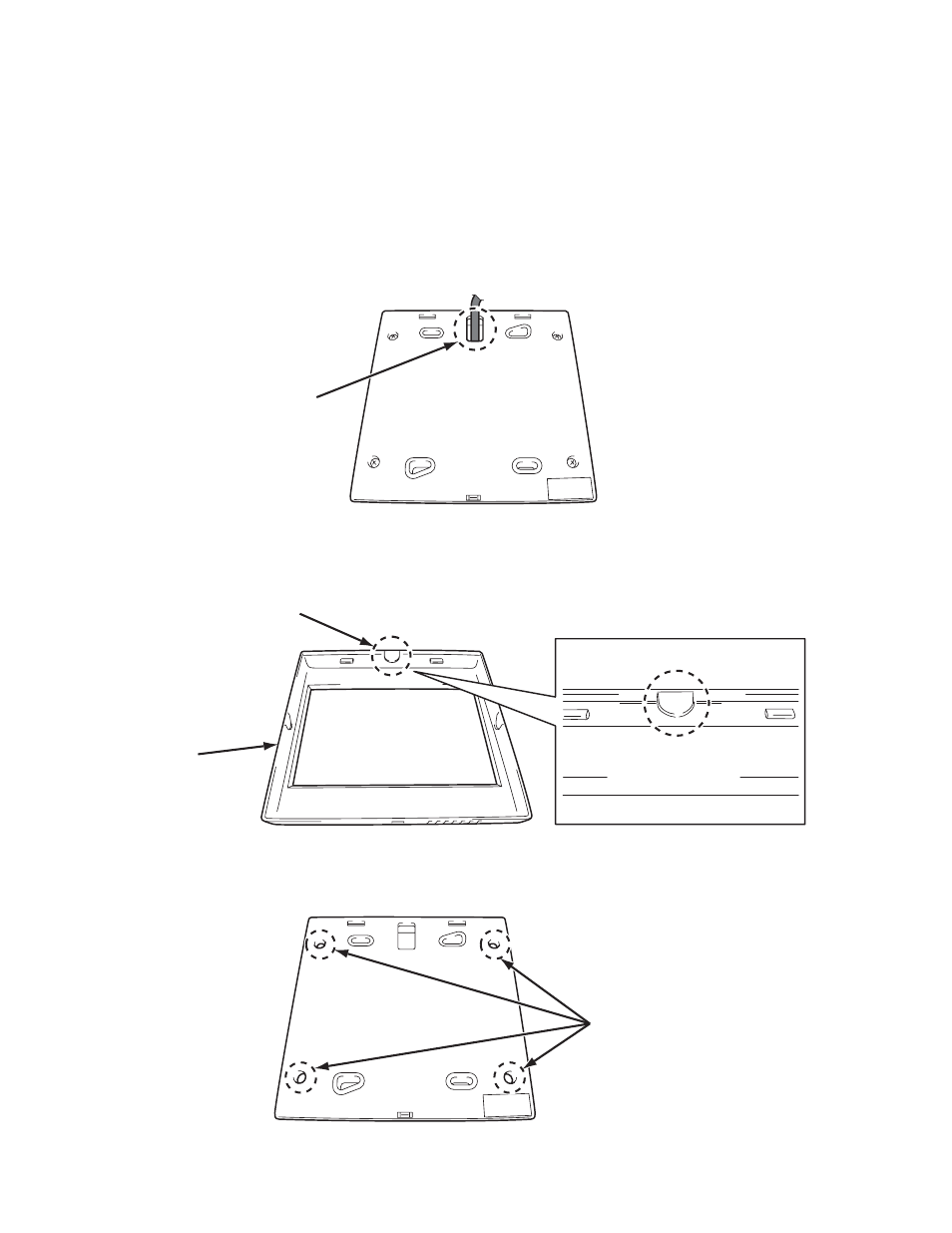

4. Dependiendo de las condiciones de instalación, existen dos métodos para
insertar el cable blindado a través de la tapa posterior del controlador.
Método A)
Inserte el cable blindado a través del orificio de la tapa posterior.
Método B)
Rompa la pieza dentada de la tapa frontal con una herramienta (alicate, etc).
Retire la pieza dentada e inserte el cable blindado a través del orificio.
5. Reensamble el tablero del controlador a la tapa posterior con los cuatro (4)
tornillos.
ORIFICIO
ILL00468-00
PIEZA DENTADA
TAPA
FRONTAL
ILL00469-00
ORIFICIOS
ILL00470-00
