5
ESPAÑOL
NOMBRES Y FUNCIONES
FUNCIONAMIENTO
BÁSICO
OPERACIONES A
V
ANZADAS
RESOLUCIÓN DE
PROBLEMAS
OTROS
NOMBRES Y FUNCIONES

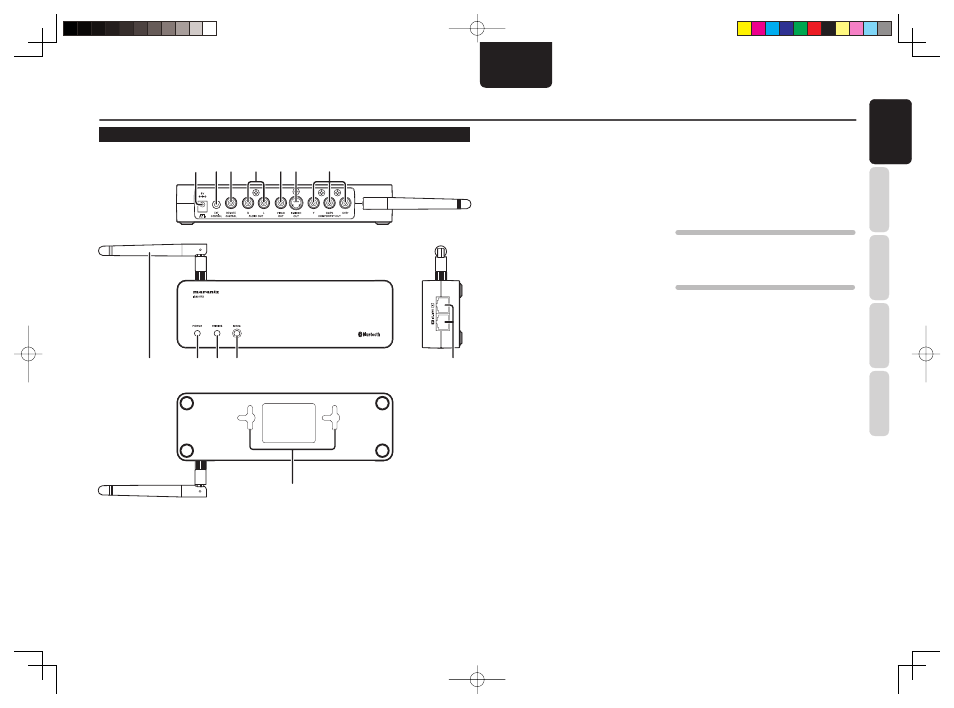

EXTENDER (EXPANSOR) (IS301RX)
q we r
!3
t
!1 !2 !0 o i
y u
NOMBRES Y FUNCIONES
q Terminal del adaptador CA
Conecte el adaptador CA suministrado.
w Terminal EXT. CONTROL
Utilizado para conectar un sistema de control
externo.
e Terminal REMOTE CONTROL
(REMOTO CONTROL)
Conecta a un producto Marantz equipado con un
terminal de control a distancia.
r Terminales AUDIO OUT L/R
(SALIDA AUDIO I/D)
Conecta a los terminales de entrada audio de un
amplifi cador/receptor/TV.
t Terminal VIDEO OUT
(SALIDA VÍDEO)
Conecta al terminal de entrada vídeo de un receptor/
TV.
y Terminal S-VIDEO OUT
(SALIDA S-VIDEO)
Conecta al terminal de entrada S-VIDEO de un
receptor/TV.
u Terminales COMPONENTE VIDEO
OUT (Y, Cb/Pb, Cr/Pr) (SALIDA
VIDEO COMPONENTE (Y, Cb/Pb,
Cr/Pr) )
Conecta los terminales de entrada de vídeo de
componentes de un receptor/TV.
i Terminales IS-LINK A/V
(A/V IS-LINK)
Utilizados para conectar la unidad base y el expansor
mediante los cables IS-LINK suministrados.
Conecte los cables IS-LINK suministrados.
Antes de la conexión, desconecte el cable de
alimentación, a continuación, compruebe que se
han realizado correctamente las conexiones a los
terminales A y V IS-LINK.
TRANSMISIÓN DE SEÑALES A TRAVÉS DE IS-LINK A
• Señal de audio
• Señal de control a distancia
• Alimentación
TRANSMISIÓN DE SEÑALES A TRAVÉS DE IS-LINK V
• Señal de vídeo
• Señal de control externa
o Botón MODE (MODO)
Utilice este botón para establecer una conexión
inalámbrica entre el soporte manual y el expansor.
!0 Indicador PAIRING
(EMPAREJAMIENTO)
Este indica el estado de conexión con el soporte
manual con iluminación/parpadeo y colores.
!1 Indicador POWER (ENCENDIDO)
Este indicador se ilumina cuando el adaptador CA se
ha conectado al expansor.
!2 Antena
Esta es una antena para la comunicación
inalámbrica.
En el envío, esta antena se ha embalado por
separado del expansor.
Para obtener detalles sobre cómo montarla en el
expansor, véase la página 7.
!3 Agujeros para el montaje de pared
Utilice estos agujeros cuando monte el expansor
en la pared.
