14
ESPAÑOL
NOMBRES Y FUNCIONES
FUNCIONAMIENTO
BÁSICO
OPERACIONES A
V
ANZADAS
RESOLUCIÓN DE
PROBLEMAS
OTROS
OPERACIONES A
V
ANZADAS
OPERACIONES AVANZADAS

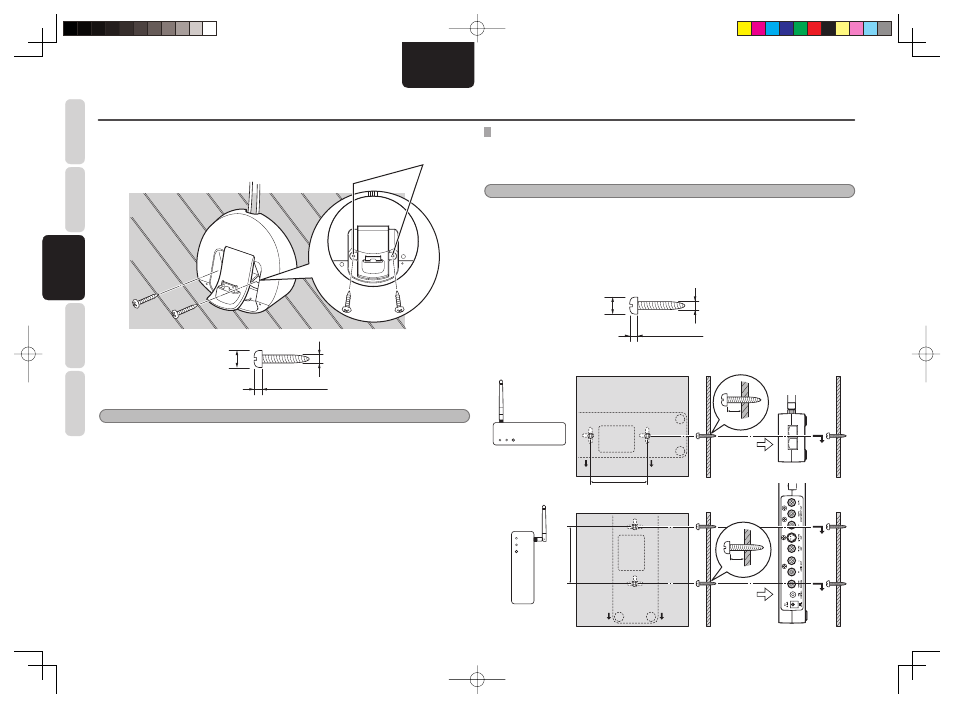

5. Asegure la unidad base a la pared, apretando los tornillos, del tamaño mostrado en la fi gura de
abajo, con un destornillador, a través de los agujeros para el montaje mural de la unidad base.
Agujeros para el montaje de pared
MIN.6.0mm ~ MAX.8.0mm
(1/4 ins.~5/16 ins.)
3.0 ~ 4.0mm(5/32 ins.~3/16 ins.)
MAX. 3.0mm (1/8 ins.)
Notas
• Compruebe que la unidad se ha fi jado bien a la pared.
• Conecte bien los cables a la unidad.
• Para separar la unidad de la pared y utilizarla en una mesa, devuelva el tope a su posición original manteniendo
pulsado el botón soltar, a continuación, devuelva el portador del soporte manual a su posición original.
PROCEDIMIENTOS DE INSTALACIÓN PARA EL EXPANSOR
El expansor se puede montar en una pared o estante, con los dos agujeros dispuestos en la parte inferior
del expansor.
El expansor se puede instalar en horizontal o en vertical. Seleccione la orientación según las condiciones de
instalación.
Notas
• La sensibilidad de recepción varía dependiendo de la dirección de la antena. Antes de instalar el expansor, ajuste
la orientación de la antena y compruebe que las ondas de radio se pueden recibir bien.
• Los tornillos de montaje mural suministrados son para paredes de madera. Si la unidad se va a montar en
una pared que no sea de madera, adquiera tornillos disponibles en el mercado adecuados para la estructura y
materiales de la pared.
• Antes del montaje en la pared, lea detenidamente las precauciones.
1. Consiga dos tornillos que sean adecuados para la resistencia y el material de la superfi cie mural.
El tamaño de los tornillos se muestra en la fi gura de abajo.
MIN.6.0mm ~ MAX.8.0mm
(1/4 ins.~5/16 ins.)
3.0 ~ 4.0mm(1/8 ins.~5/32 ins.)
MAX. 3.0mm (1/8 ins.)
2. Las posiciones relativas de los agujeros para el montaje en la pared del expansor y las posiciones
de montaje de los tornillos se muestran en la fi gura de abajo.
(Utilice la plantilla proporcionada en la última página de este manual).
4mm
(3/16 ins.)
75mm (2-15/16ins.)
75mm (2-15/16ins
.)
4mm
(3/16 ins.)
