4
ESPAÑOL
NOMBRES Y FUNCIONES
FUNCIONAMIENTO
BÁSICO
OPERACIONES A
V
ANZADAS
RESOLUCIÓN DE
PROBLEMAS
OTROS

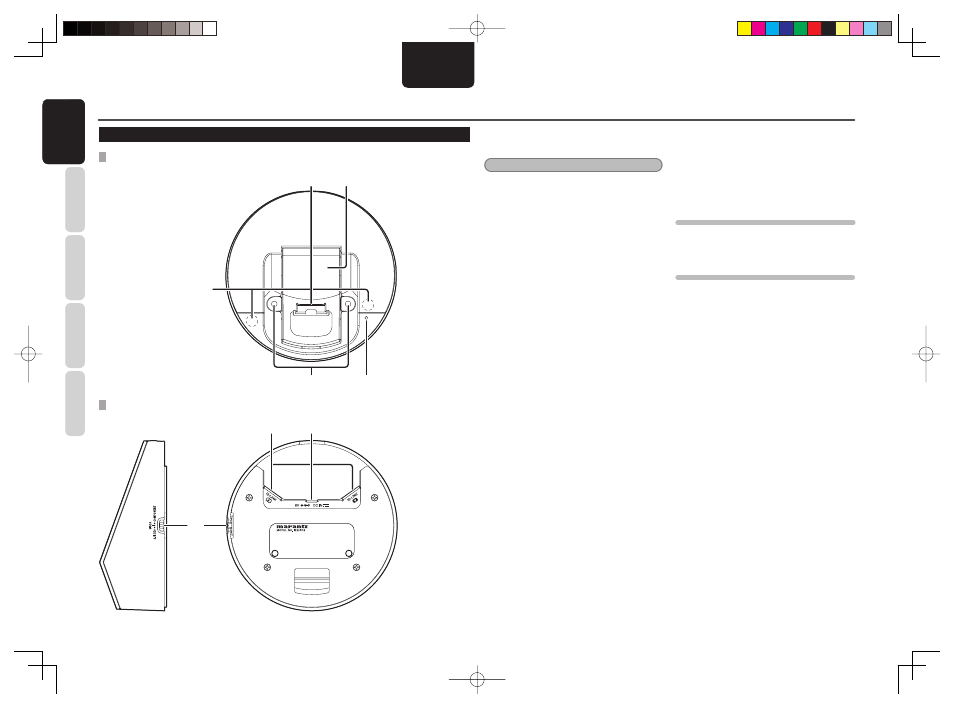

NOMBRES Y FUNCIONES
BASE UNIT (UNIDAD BASE) (IS301DS)
VISTA DESDE ARRIBA
d
g
f
a s
VISTAS LATERAL E INFERIOR
j k
h
NOMBRES Y FUNCIONES
a Conector de soporte manual
Conecte el soporte manual aquí.
Nota
No conecte NUNCA un iPod directamente con
este conector porque la forma de este conector es
distinta del conector de acoplamiento de los iPods.
s Portador del soporte manual
Cuando la unidad base se monta en la pared,
levante este portador. Para obtener detalles, véase
PROCEDIMIENTOS DE INSTALACIÓN PARA LA
UNIDAD BASE (página 13).
d Indicador de alimentación
Este indicador se enciende cuando se suministra
la alimentación desde el adaptador CA o cuando
la unidad base está conectada con el expansor
alimentado mediante el cable IS-LINK.
Parpadea cuando se recibe una señal infrarroja
desde el mando a distancia.
f Agujeros para el montaje de pared
Utilice estos agujeros cuando monte la unidad base
en la pared.
g Ventana de recepción de señal
infrarroja
Esta es la ventana de recepción para las señales
infrarrojas desde el mando a distancia.
h Interruptor de selección de vídeo
Selecciona las señales de vídeo (S-VIDEO/VIDEO/
COMPONENT) que salen del expansor.
Si el interruptor de selección de vídeo se cambia
durante la reproducción de vídeo, la señal de
salida puede que no cambie, dependiendo del tipo
de iPods que se conecte. En dicho caso, vuelva
a la pantalla MENÚ y, a continuación reinicie la
reproducción del vídeo.
j Terminales IS-LINK A/V
(A/V IS-LINK)
Utilizados para conectar la unidad base y el expansor
mediante los cables IS-LINK suministrados.
Antes de la conexión, desconecte el cable de
alimentación, a continuación, compruebe que se
han realizado correctamente las conexiones a los
terminales A y V IS-LINK.
TRANSMISIÓN DE SEÑALES A TRAVÉS DE IS-LINK A
• Señal de audio
• Señal de control a distancia
• Alimentación
TRANSMISIÓN DE SEÑALES A TRAVÉS DE IS-LINK V
• Señal de vídeo
• Señal de control externa
k Terminal del adaptador CA
Conecte el adaptador CA suministrado.
Si la unidad base y el expansor se han conectado
mediante la conexión A IS-LINK , se suministrará la
alimentación desde el expansor.
Por tanto, no se necesita conectar el adaptador CA
a la unidad base.
