CONFIGURACIÓN DE LA ANTORCHA
3-12 powermax
65/85 Manual del operador
7. Desconecte el conector del cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del servomando
al cuerpo de la antorcha.
9. Utilice llaves de 1/4 y 3/8 pulg., o llaves ajustables, para aflojar la tuerca que sujeta la línea de
alimentación de gas a los cables y mangueras de la antorcha. Separe el cuerpo de la antorcha.
Nota: Cubra con cinta el extremo de la línea de gas de los cables y mangueras de
la antorcha para evitar que penetren la suciedad y otros contaminantes al pasar
el conducto a través de la guía.
10. Deslice el acople, la tuerca del pasacables, el manguito de posicionamiento (antorcha
mecanizada de longitud total) y el cuerpo del pasacables hacia afuera, por el frente de
los cables y mangueras de la antorcha.
11. Si no necesita la cremallera de la antorcha mecanizada de longitud total, deslícela desde
el manguito de posicionamiento hasta el extremo de la camisa donde van los consumibles.
12. Pase los cables y mangueras de la antorcha a través de la guía de la mesa de corte.

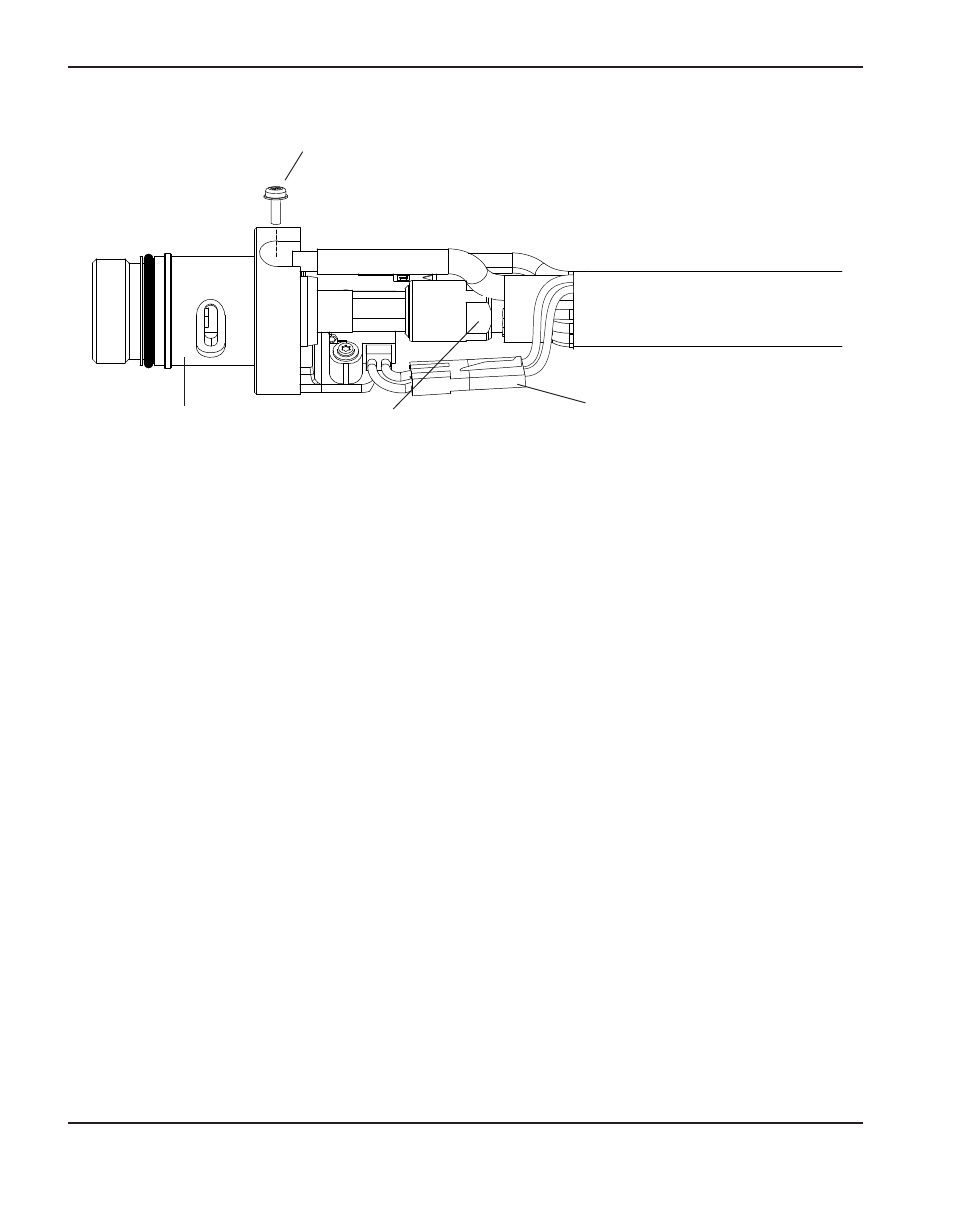

Conexión de la línea de
alimentación de gas
Cabezal de
la antorcha
Tornillo del terminal de
cable de servomando
Conector de cable para el
interruptor del sensor de capuchón
