CONFIGURACIÓN DE LA ANTORCHA

3-10

powermax

65/85

Manual del operador

7. Desconecte el conector del cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del servomando

al cuerpo de la antorcha.

9. Utilice llaves de 1/4 y 3/8 pulg., o llaves ajustables, para aflojar la tuerca que sujeta la línea de

alimentación de gas a los cables y mangueras de la antorcha. Separe el cuerpo de la antorcha.

10. Deslice el acople y el manguito de posicionamiento hacia afuera, por el frente de los cables

y mangueras de la antorcha.

11. Deslice el acople por encima de los cables y mangueras de la antorcha.
12. Vuelva a conectar la línea de gas a los cables y mangueras de la antorcha.
13. Vuelva a sujetar el cable del servomando de la antorcha al cuerpo de antorcha utilizando

el tornillo.

14. Vuelva a conectar el cable del interruptor del sensor de capuchón.
15. Deslice la camisa de montaje por encima del frente del cuerpo de la antorcha. Alinee la ranura

del frente de la camisa de montaje (la que está junto a uno de los tres orificios de tornillos)

con el émbolo del sensor del capuchón del cuerpo de la antorcha.

16. Fije la camisa de montaje al cuerpo de la antorcha con los tres tornillos.
17. Enrosque el acople en la camisa de montaje.
18. Enrosque la tuerca del pasacables en el acople.
19. Enrosque el cuerpo del pasacables con la tuerca del pasacables.

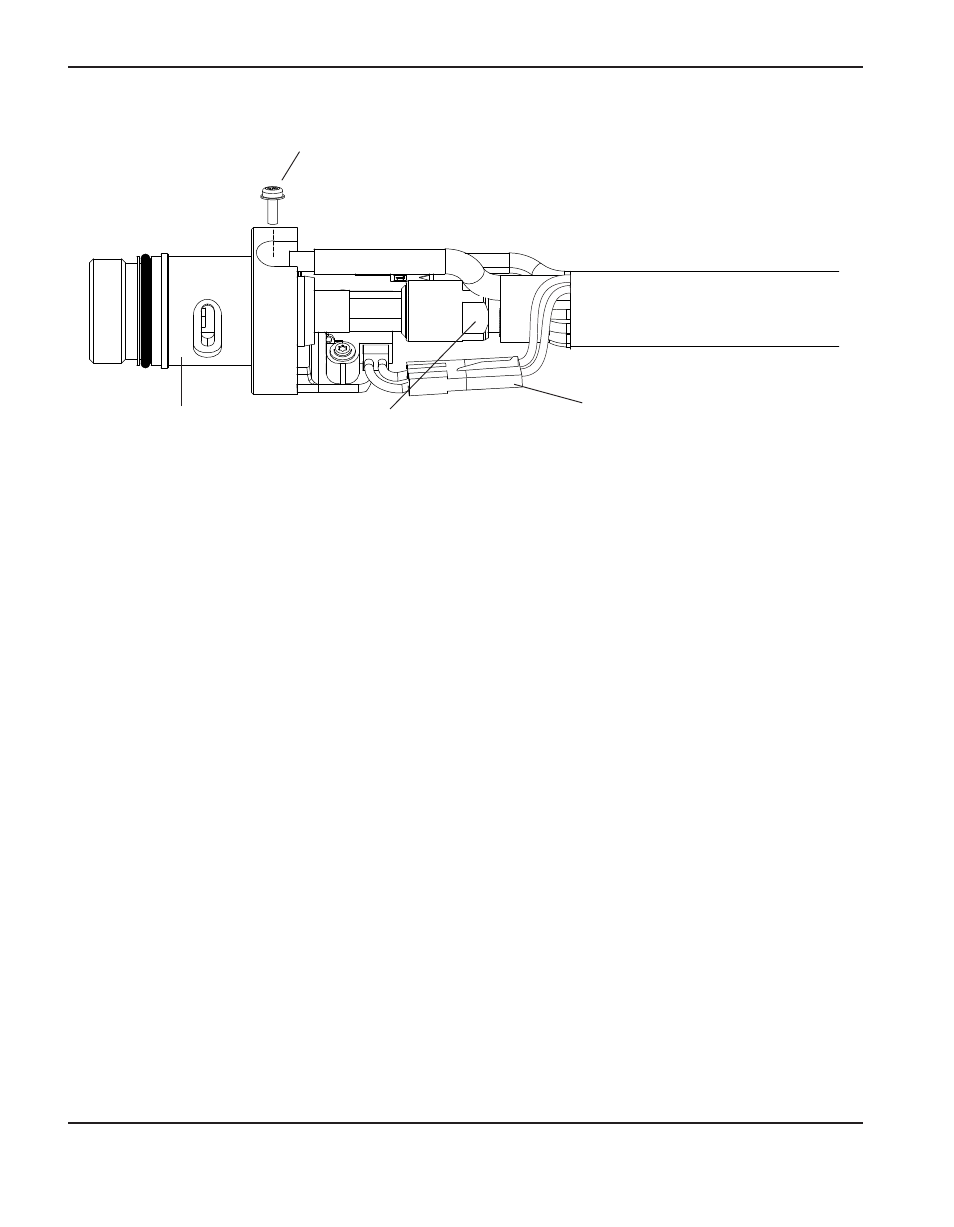

Conexión de la línea de

alimentación de gas

Cabezal de la antorcha

Tornillo del terminal de

cable de servomando

Conector de cable para el interruptor

del sensor de capuchón.
