INSTALACIÓN
3-14
powermax1650
Manual del operador

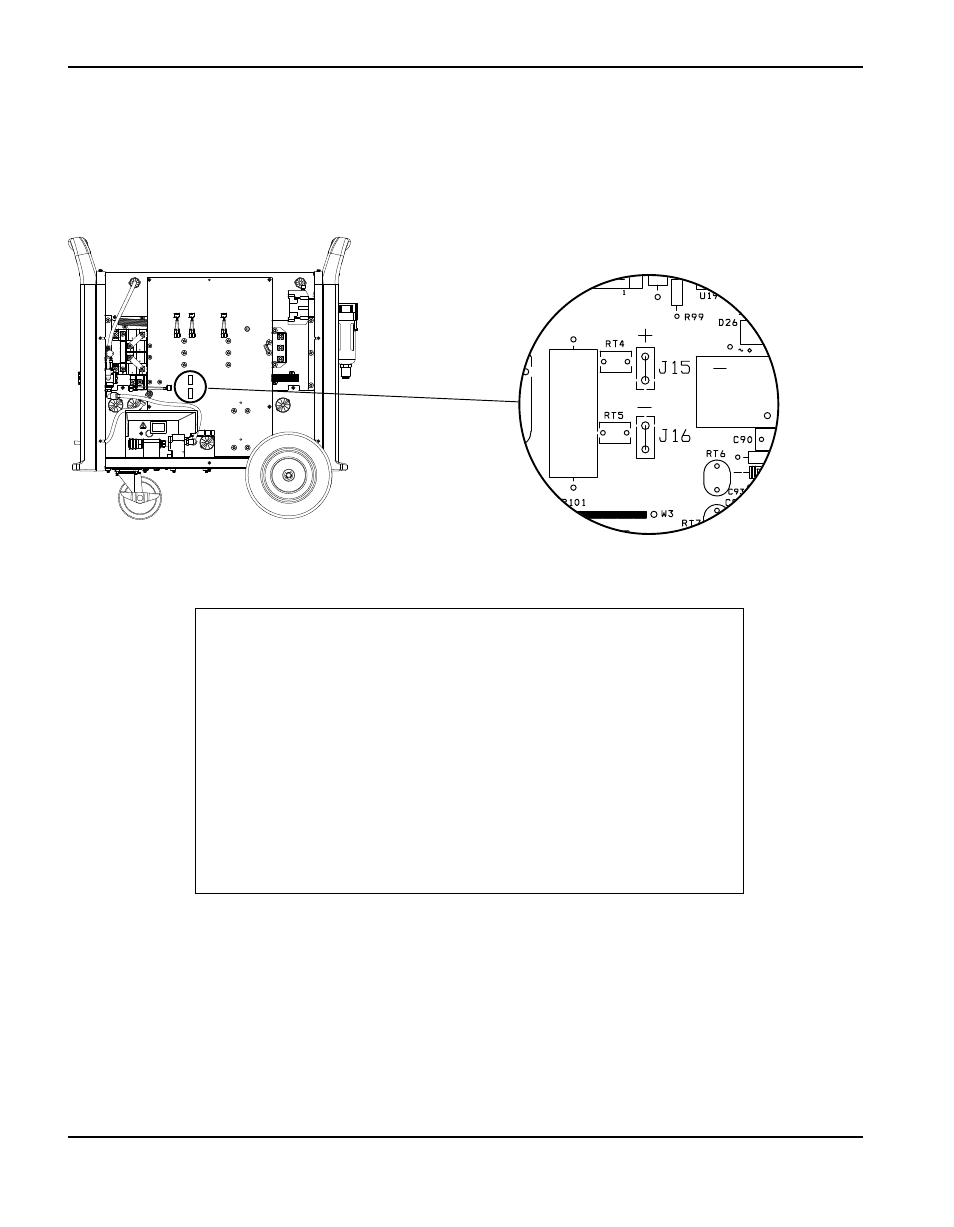

4. Encuentre la tablilla de potencia. Use extremos de terminal ¼ pulg. “faston” aislados para
conectar a J15 y J16.
5. Apriete el protector del cable.
6. Reemplace la tapa.
Señal:
Voltaje del arco (control de la altura de la antorcha)
Tipo:
Salida
Notas:
Voltaje del arco completo. Sin divisor de tensión.
300 VCD máximo. (Señal no disponible en
el conector del panel posterior.)
J15
+VCD
J16
–VCD
