MANTENIMIENTO Y PIEZAS
1
powermax30
Manual del operador 5-15

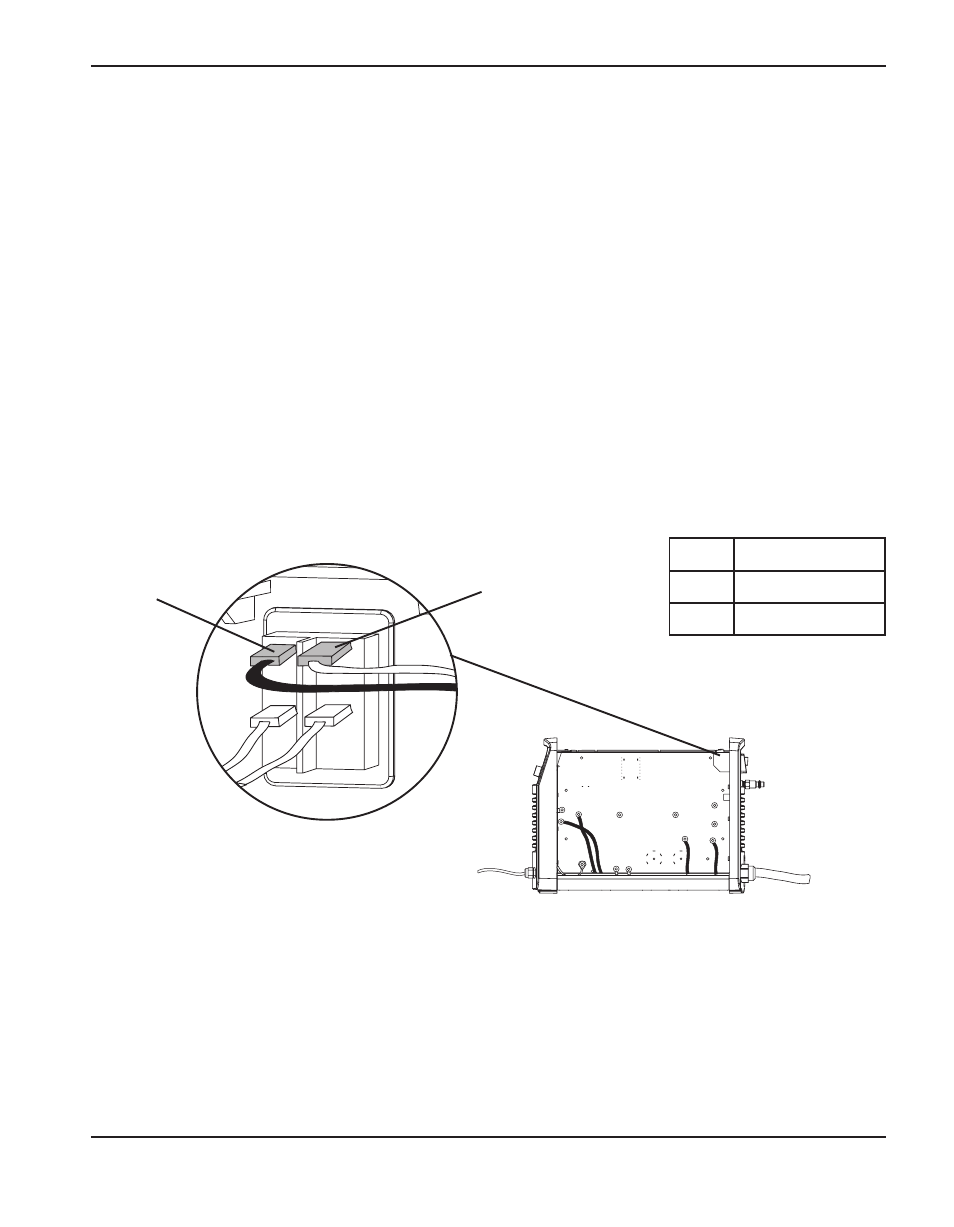

Monofásico
L Negro
N Blanco
Tierra Verde
L
Alambre negro
N
Alambre blanco
Reponer el cable de energía (CSA)
1. Apague la energía (poner en “OFF”), desconecte el cable eléctrico y la fuente de gas.
2. Quite la tapa de la fuente de energía y quite la barrera Nomex de la parte frontal de la tablilla de
potencia.
3. Quite la tapa de extremo de atrás.
4. El cable de energía tiene un alambre negro y uno blanco que se conectan al interruptor de
energía y un alambre verde a tierra conectado al permutador térmico.
Cuidadosamente hale el conector del alambre blanco alejándolo del interruptor para
desconectarlo. Puede usar alicates de puntas finas o un destornillador plano para facilitar la
salida, si necesario.
5. Retire el alambre negro del mismo modo.
