MANTENIMIENTO Y PIEZAS
1
5-8
powermax30
Manual del operador
Reinstalación
1. Sostenga la barrera Nomex de manera
que el filo con el corte largo y 2
pequeñas muescas este a la izquierda
y el filo con las 3 muescas este a
la derecha.
2. Hay una perforación en la parte superior,
más o menos 1 pulgada (25mm.) debajo
del filo superior. Si está reemplazando la
barrera Nomex con una nueva, necesitará
doblar a lo largo de la perforación de
manera que el filo de arriba se doble
alejándola de usted.

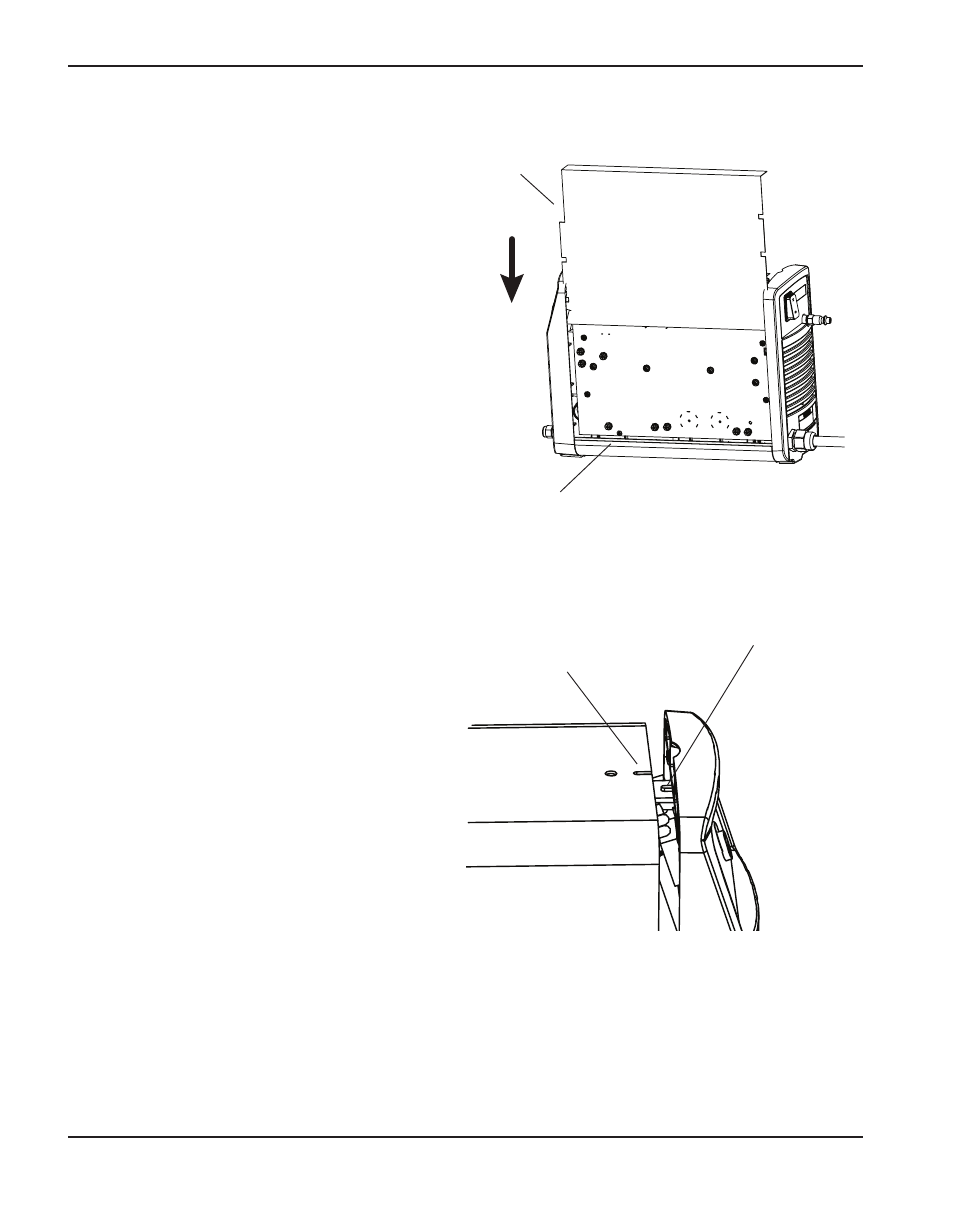

3. Posicione la barrera de manera que el filo
con el recorte largo esté hacia el frente
(extremo de la antorcha) de la fuente de
energía. Resbale la barrera a su sitio con
el filo inferior en la misma riel donde la
tapa se asienta. Las muescas en cada
extremo de la barrera deberían alinearse
con las “costillas” en la parte de adentro
de las tapas del extremo.
4. Asegurándose de que no pellizque
ninguno de los alambres, resbale la tapa
otra vez sobre la fuente de energía.
Asegúrese que los filos inferiores estén
en sus rieles y que la ranura en la parte
de arriba de la tapa se alinee con la
lengua en la tapa de extremo frontal.
Posicione el asa sobre los huecos en la
parte de arriba de la tapa, y entonces use
los dos tornillos para sujetar la tapa.
Recorte largo
Riel
Ranura de la tapa
Lengüeta
