MANTENIMIENTO Y PIEZAS
1
5-12
powermax30
Manual del operador
5. El grupo de alambres blancos y el alambre rojo del cable de la antorcha están sujetados a los
bornes del panel central de la fuente de energía. Use un impulsador de tuerca de 5/16” para
quitar las tuercas de los bornes y resbale los terminales tipo orejera de los bornes.
6. Destornille el protector del cable (sostén contra tirones) de la antorcha de la parte frontal de
fuente de energía y entonces quite el cable de la antorcha.
7. Para volver a conectar el cable de la antorcha, encamine los alambres y la línea de suministro
de gas del cable de la antorcha, a través del hueco en el frente de la fuente de energía.
8. Empuje la manguera que provee el gas a la antorcha dentro del acople en la parte de abajo de
la válvula solenoide. (La manguera entrará aproximadamente 16 mm.)
9. Deslice el terminal de orejera del grupo de alambres blancos sobre el borne izquierdo
(rotulado “wht” en el panel central). Deslice el terminal de orejera para el alambre rojo sobre el
borne a la derecha (rotulado “red” en el panel central). Apriete las tuercas sobre los bornes.
10. Encamine el grupo de alambres anaranjados-azules-morados sobre el panel central con los
alambres descansando en la muesca del panel. Incline la tapa del extremo alejándola de la
fuente de energía y presione el conectador sobre la ranura en la tablilla de potencia.
11. Apriete el protector del cable (sostén contra tirones) de la antorcha, a la fuente de energía
atornillándola en sitio y volviendo a posicionar la tapa de extremo.

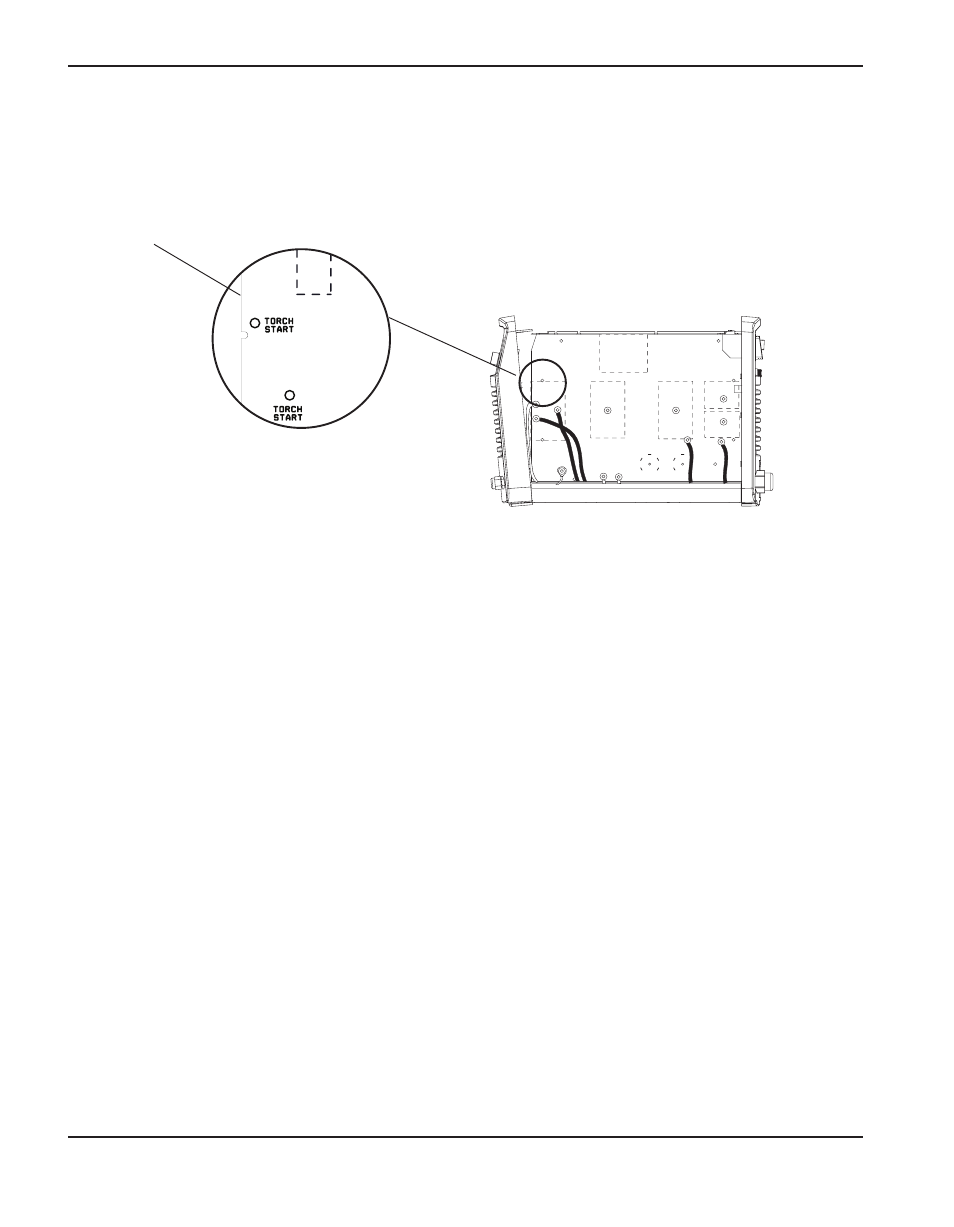

4. Con cuidado incline la tapa del extremo frontal alejándola de la fuente de energía. Los
alambres anaranjados, azules, y morados del cable de la antorcha están conectados a la
tablilla de potencia con un conectador de 3 patillas en J12. Quite el conectador de la fuente
de energía tirándola hacia la parte frontal de la fuente de energía.
J12
